Solución de protección contra incendios de batería para el proyecto de demostración de almacenamiento de carga de red de fuente más grande del mundo

Con la aceleración de la construcción de un nuevo tipo de sistema de energía, las energías renovables como la energía solar y la energía eólica asumen una proporción cada vez mayor en la matriz energética, pero sus características de volatilidad, int

La solución integrada Source-Grid-Load-Storage puede promover la coincidencia exacta entre la oferta y la demanda, resuelve de manera efectiva los problemas de consumo de energía limpia y la volatilidad de la red, mejora la eficiencia integral del sistema de energía.

El proyecto de demostración de la central eléctrica ecológica compatible con la red de nueva generación de Ulanqab es el primer lote de proyectos de demostración integrados de "fuente-red-carga-almacenamiento" en China, con 3.100.000 kilovatios de capacidad instalada total, incluidos 2.800.000 millones de kilovatios de energía eólica, 300.000 kilovatios de energía fotovoltaica y 880.000 kilovatios de instalaciones de almacenamiento de energía de apoyo * 2 horas. También es el proyecto híbrido de almacenamiento eólico-solar más grande de China y también la primera planta de energía renovable en China combinada con un sistema de almacenamiento de energía a escala de GWh.

El almacenamiento de energía es una parte vital de este proyecto y tiene requisitos estrictos para la seguridad del sistema. 3onedata proporciona una solución de prevención de incendios para toda la planta de almacenamiento de energía para monitorear las condiciones dentro de los compartimentos de la batería en tiempo real y prevenir incendios.

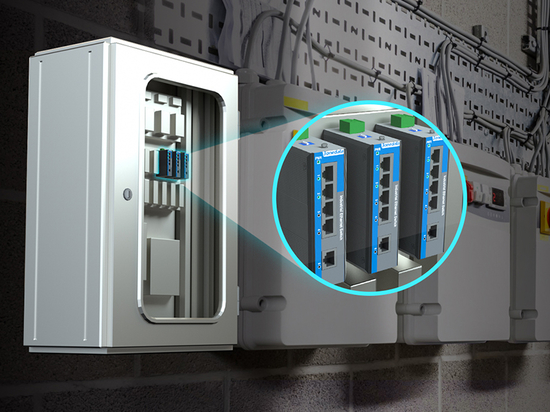

Se implementa un servidor de bus CAN ICP222-2F-2CI en cada compartimiento de la batería de almacenamiento para conectar los módulos de monitoreo de cada grupo de baterías a través del bus CAN. Además, todos los servidores CAN adoptan la tecnología de timbre SW-Ring patentada de 3onedata, que proporciona un tiempo de recuperación rápido de menos de 50 ms cuando la red está desconectada y forma una red de anillo de fibra óptica Ethernet de 100 M con un interruptor industrial L2 IES618-4F y, finalmente, una interfaz con el centro principal de control y monitoreo CAN maestro. La señal de advertencia se transmitirá a través del bus CAN al ICP222-2F-2CI, al maestro CAN y al centro de monitoreo inmediatamente una vez que ocurra un efecto de calentamiento en el contenedor de almacenamiento de energía, y enviará alarmas para ayudar al personal de O&M a localizar rápidamente la ubicación de la falla.

Tanto el ICP222-2F-2CI como el IES618-4F cuentan con alta compatibilidad electromagnética y gabinetes de aluminio con clasificación IP40 para soportar entornos hostiles y temperaturas de funcionamiento extremas de -40 °C a 75 °C. Pueden adaptarse al entorno hostil de las plantas de almacenamiento de energía y mantener un funcionamiento estable, lo que garantiza una alta confiabilidad y estabilidad de la red de transmisión y ayuda al operador a ahorrar costos innecesarios de operación y mantenimiento.
