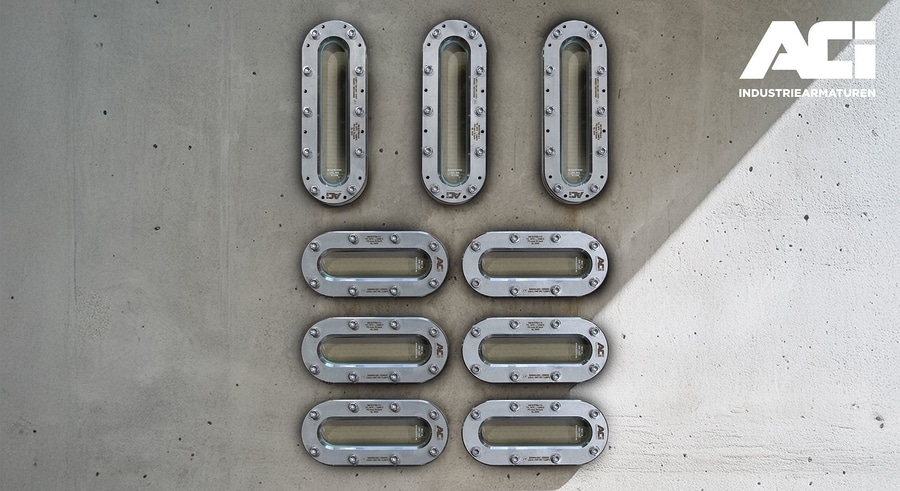

Máxima seguridad de proceso en espacios reducidos Visor longitudinal tipo 338 como solución especial

Visor longitudinal adaptado individualmente para recipientes presurizados con pared curvada

Para aplicaciones industriales que requieren altos niveles de precisión, seguridad y adaptabilidad, ACI Industriearmaturen GmbH ha desarrollado un visor longitudinal tipo 338 como solución especial. Este diseño fue desarrollado específicamente para su instalación en recipientes presurizados con pared curvada y permite una observación del proceso prácticamente libre de volúmenes muertos incluso en espacios de montaje limitados.

El principal reto del proyecto fue la combinación de espacio de instalación reducido, geometría especial del recipiente y la exigencia de una estanqueidad absoluta. Mediante la adaptación precisa al radio del recipiente de R 550 mm, se logró implementar una solución segura y duradera.

Detalles del diseño
• Marco base y marco superior fabricados en acero inoxidable 1.4571 316Ti con alta resistencia a la corrosión
• Adaptación precisa a la curvatura del recipiente para una estanqueidad óptima
• Diseños compactos con dimensiones de 270 × 120 mm y 340 × 120 mm
• Longitudes de visión de hasta 270 × 50 mm
• Rugosidad superficial aprox. Ra 12,5 µm
• Vidrio escalonado de borosilicato similar a DIN 7081
• Junta PTFE conforme a FDA, KlingerSil C4400, tornillería A4 70
• Diseñado para presiones de hasta 16 bar y temperaturas de menos 10 °C a más 200 °C

El resultado es una solución de visor a medida que combina máxima seguridad de proceso con un diseño compacto. Fabricado en Alemania, totalmente trazable y desarrollado conforme a los más altos estándares de calidad.

ACI acompaña a sus clientes desde la primera idea técnica hasta la solución final. Incluso los requisitos más complejos pueden realizarse de forma fiable mediante soluciones especiales personalizadas.
