Proceso de montaje SMT: Pasos clave en la tecnología de montaje superficial

{{{sourceTextContent.subTitle}}}

Una visión clara del flujo de fabricación SMT estándar

{{{sourceTextContent.description}}}

La tecnología de montaje superficial (SMT) es uno de los métodos de ensamblaje más utilizados en la fabricación moderna de productos electrónicos. Se aplica a la electrónica de consumo, los sistemas de control industrial, los dispositivos médicos y muchos otros campos.
Un proceso SMT estandarizado es esencial para garantizar la calidad del producto, la fiabilidad y la eficacia de la producción. A continuación se describen los principales pasos del montaje SMT.

1. Impresión de pasta de soldadura

El objetivo de la impresión de pasta de soldadura es depositar pasta de soldadura con precisión en los pads de la PCB, preparando la placa para la colocación de componentes.

Equipamiento: Impresora de pasta de soldadura

Posición del proceso: Al principio de la línea de producción SMT

2. Dispensado de cola (para SMT de doble cara)

Para el montaje de placas de circuito impreso a doble cara, la dispensación de adhesivo se utiliza para evitar que los componentes se caigan durante el segundo proceso de reflujo. El pegamento fija los componentes de forma segura a la PCB antes de la soldadura.

Equipamiento: Dispensador de cola

Posición del proceso: Frente de la línea de producción o después de la inspección, dependiendo de la disposición

3. Colocación de componentes

Este paso coloca con precisión los dispositivos de montaje superficial (SMD) en las posiciones designadas de la placa de circuito impreso según el diseño programado.

Equipamiento: Máquina "pick and place

Posición del proceso: Después de la impresión de pasta de soldadura

4. Curado (cuando se utiliza adhesivo)

El proceso de curado calienta el adhesivo para que se endurezca, uniendo firmemente los componentes a la placa de circuito impreso antes de la soldadura por reflujo.

Equipamiento: Horno de curado

Posición del proceso: Después de la colocación de los componentes

5. Soldadura reflow

La soldadura por reflujo es el proceso central del montaje SMT. Los perfiles de temperatura controlada funden la pasta de soldadura y forman juntas de soldadura fiables entre los componentes y la placa de circuito impreso.

Equipamiento: Horno de reflujo

Posición del proceso: Después de la colocación del componente

6. Limpieza (opcional)

La limpieza elimina los residuos de fundente y otras sustancias potencialmente dañinas de la superficie de la placa de circuito impreso, mejorando la fiabilidad y el aspecto.

Equipamiento: Máquina de limpieza de PCB

Posición del proceso: En línea o fuera de línea, en función de los requisitos del producto

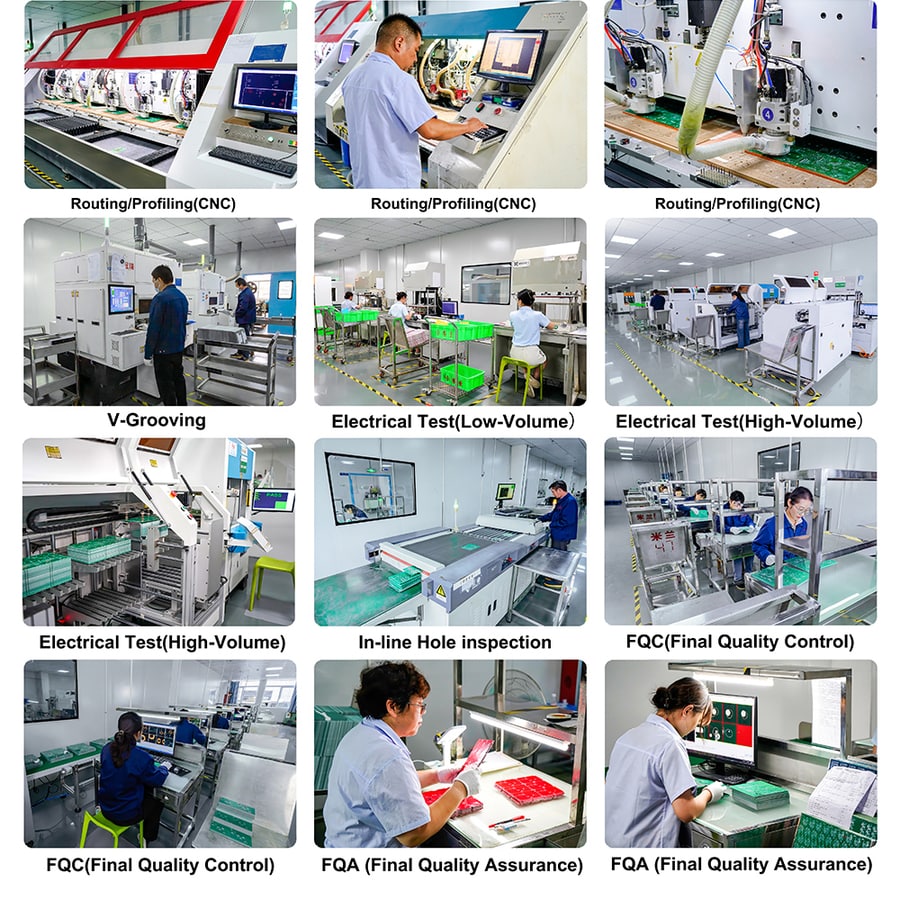

7. Inspección y pruebas

La inspección garantiza tanto la calidad de la soldadura como la precisión del montaje. Este paso es fundamental para garantizar la calidad en la producción SMT.

Métodos de inspección habituales:

AOI (inspección óptica automatizada)

Inspección por rayos X

ICT (Pruebas en circuito)

Pruebas con sonda volante

Pruebas funcionales y microscopía

Posición de proceso: Configurada según las necesidades de inspección

8. Retrabajo

Si se detectan defectos durante la inspección, se lleva a cabo un retrabajo para restablecer la PCB a los estándares de calidad requeridos.

Herramientas: Estaciones de retrabajo, multímetros, soldadores y equipos relacionados

En Qingdao Ansenke Electronics Co., Ltd., nos centramos en ofrecer servicios de montaje SMT estables y fiables mediante procesos estandarizados y un estricto control de calidad, basados en años de experiencia en el sector.
