Guía de válvulas antirretorno de retención oscilante

{{{sourceTextContent.subTitle}}}

Válvulas antirretorno oscilantes

{{{sourceTextContent.description}}}

En el intrincado tapiz de los procesos industriales y los sistemas de gestión de fluidos, la válvula antirretorno, más comúnmente conocida como válvula de retención, es el héroe olvidado del control unidireccional del flujo. Su misión aparentemente sencilla -permitir el paso de fluidos en una dirección y evitar al mismo tiempo cualquier inversión no deseada- es la base de la seguridad, la eficacia y la integridad de innumerables operaciones. Dentro de esta diversa familia de reguladores de caudal, la válvula antirretorno basculante es un testimonio del poder de la simplicidad mecánica, ya que ofrece una solución robusta y a menudo rentable para evitar el reflujo en un amplio espectro de aplicaciones. Para aprovechar realmente las capacidades de las válvulas antirretorno basculantes, es esencial un conocimiento profundo y exhaustivo de su diseño, funcionamiento, ventajas, limitaciones e implementación adecuada.

La necesidad fundamental: Comprender el papel de las válvulas antirretorno

En esencia, una válvula antirretorno (válvula de retención) es un centinela automático dentro de un conducto de fluido, diseñado para permitir el flujo exclusivamente en una dirección designada. A diferencia de las válvulas accionadas manualmente, que requieren un accionamiento externo, las válvulas antirretorno responden de forma autónoma a las presiones dinámicas ejercidas por el propio fluido. Su función principal e indispensable es impedir el reflujo, un fenómeno que puede desencadenar una cascada de consecuencias perjudiciales. El reflujo puede provocar daños en equipos sensibles como bombas y compresores, contaminación de procesos anteriores y fluidos almacenados, mediciones de caudal inexactas e incluso situaciones peligrosas como el reflujo de sustancias tóxicas o corrosivas al suministro de agua potable. El mecanismo de acción automática inherente a las válvulas antirretorno las convierte en un componente operativo y de seguridad indispensable en una amplia gama de industrias.
El campo de las válvulas antirretorno abarca una amplia gama de diseños, cada uno de ellos meticulosamente diseñado para satisfacer demandas operativas y características de fluidos específicas. Aunque la válvula antirretorno oscilante representa una categoría importante y ampliamente utilizada, es crucial reconocer su posición dentro de este panorama más amplio. Otros tipos predominantes son las válvulas antirretorno de elevación (con subdiseños como antirretornos de bola, de pistón y de boquilla), las válvulas antirretorno wafer (disponibles en variantes de placa única, placa doble y disco basculante) y las válvulas antirretorno silenciosas (que se distinguen por su cierre asistido por muelle). La selección del tipo de válvula antirretorno más adecuado es una decisión crítica que depende de una evaluación meticulosa de los parámetros específicos de la aplicación, incluida la naturaleza del fluido que se manipula, los rangos de presión y temperatura predominantes, los caudales previstos y la importancia primordial de evitar el reflujo y mitigar los problemas asociados, como los dañinos picos de presión.
La elegancia de la funcionalidad: Desembalaje del diseño y funcionamiento de las válvulas antirretorno oscilantes

La válvula antirretorno oscilante encarna una filosofía de diseño que prioriza la simplicidad mecánica y la provisión de una vía relativamente libre para el flujo de fluidos. Su construcción fundamental gira en torno a un mecanismo de cierre con bisagras, un disco o clapeta que pivota para permitir el movimiento hacia delante del fluido y luego vuelve a su posición asentada para bloquear eficazmente cualquier flujo inverso.

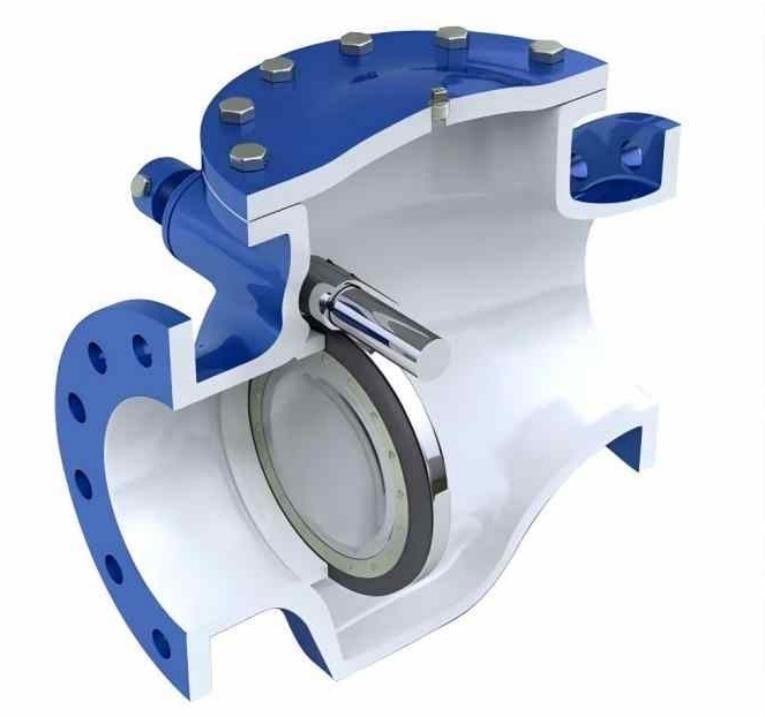

Componentes principales: La anatomía de una válvula de retención oscilante típica comprende varios componentes clave que trabajan de forma concertada. El cuerpo de la válvula sirve de carcasa estructural principal e incorpora las conexiones de entrada y salida que facilitan la integración en la tubería. El bonete, una cubierta desmontable, proporciona un acceso esencial al funcionamiento interno de la válvula, en particular al disco y al mecanismo de bisagra. El corazón de la válvula es el disco articulado (o badajo), un componente sólido meticulosamente diseñado para abrirse con el flujo hacia delante y cerrarse para obstruir el flujo hacia atrás. Este disco está unido al cuerpo de la válvula mediante un pasador de bisagra, un punto de giro crucial que permite el movimiento de rotación necesario del disco. Por último, el asiento es la superficie interna mecanizada con precisión dentro del cuerpo de la válvula contra la que entra en contacto el disco, formando un sello hermético para impedir cualquier reflujo del fluido. Los materiales empleados en la construcción de estos componentes son de suma importancia, dictados por el fluido de servicio específico y las condiciones de funcionamiento previstas. Entre los materiales más comunes se incluyen diversos grados de acero al carbono (para aplicaciones generales no corrosivas), acero inoxidable (esencial para entornos corrosivos y aplicaciones de alta pureza), hierro fundido (a menudo utilizado para sistemas de agua a baja presión y aguas residuales) y plásticos especializados como PVC, CPVC y PTFE (para servicios químicos específicos). La selección acertada de los materiales determina directamente la presión y la temperatura nominales de la válvula, su resistencia a la corrosión y la erosión, y su vida útil general.

Principio de funcionamiento: El funcionamiento de una válvula de retención basculante es un testimonio de la elegante interacción de la dinámica de fluidos y el diseño mecánico. Cuando el fluido se aproxima a la válvula desde aguas arriba con suficiente presión, ejerce una fuerza dinámica sobre la cara del disco. Esta fuerza, que supera el peso inherente del disco y cualquier mínima contrapresión presente, hace que el disco oscile hacia arriba y se aleje del asiento de la válvula. Este movimiento pivotante crea una vía relativamente abierta y sin restricciones, permitiendo que el fluido pase a través de la válvula con una impedancia mínima. Mientras el flujo de avance se mantenga a una velocidad y presión adecuadas, el disco permanece en posición abierta, garantizando un paso suave y eficaz del fluido. Sin embargo, en el instante en que cesa el flujo de avance o, lo que es más grave, cuando la presión aguas abajo supera a la presión aguas arriba, al intentar invertir el flujo, las fuerzas de gravedad que actúan sobre el disco y la contrapresión en desarrollo provocan, en colaboración, que el disco se balancee hacia abajo en dirección al asiento de la válvula. Al entrar en contacto firme con el asiento, el disco forma una barrera robusta, impidiendo de forma eficaz y automática cualquier flujo inverso del fluido a través de la válvula. La presión de rotura es un parámetro operativo crítico, que representa la presión mínima aguas arriba que debe ejercerse para iniciar la apertura de la válvula y vencer las fuerzas combinadas de la inercia y el peso del disco.
Variaciones en el diseño de las válvulas de retención oscilantes: Aunque el principio fundamental de funcionamiento sigue siendo el mismo, las válvulas antirretorno oscilantes están disponibles en varias variantes de diseño, cada una de ellas diseñada para optimizar el rendimiento en función de los requisitos específicos de la aplicación. Las válvulas antirretorno de charnela superior representan la configuración más común y ampliamente utilizada, caracterizada porque el pasador de la charnela está situado en la parte superior del cuerpo de la válvula. Este diseño permite que el disco oscile libremente hacia abajo bajo la influencia de la gravedad, facilitando un cierre fiable y consistente. Las válvulas de retención de disco basculante representan un sofisticado perfeccionamiento destinado a mitigar los efectos potencialmente dañinos del golpe de ariete. Estas válvulas presentan un disco que suele tener forma de cúpula y está montado sobre un punto de giro central. Este diseño ofrece una distancia de recorrido del disco significativamente menor y, en consecuencia, un cierre más rápido en comparación con los diseños tradicionales de bisagra superior, reduciendo así la magnitud de los picos de presión durante la inversión del flujo. El movimiento basculante también contribuye a una trayectoria del flujo más aerodinámica cuando la válvula está abierta, lo que minimiza potencialmente la caída de presión a través de la válvula. Además, las válvulas de retención basculantes con patrón en Y están diseñadas con una configuración del cuerpo más oblicua o en ángulo. Esta modificación del diseño pretende minimizar aún más la caída de presión al proporcionar una trayectoria de flujo menos tortuosa y más directa a través de la válvula. Estas variaciones de diseño ponen de relieve los continuos esfuerzos de la industria de fabricación de válvulas, ejemplificados por empresas como Athena Engineering, para adaptar y optimizar el principio básico de las válvulas de retención basculantes con el fin de mejorar su rendimiento, abordar retos operativos específicos y satisfacer las demandas cambiantes de diversas aplicaciones industriales. Athena Engineering, como muchos fabricantes de válvulas de renombre, ofrece probablemente una gama de diseños de válvulas antirretorno basculantes adaptados a diferentes presiones nominales, materiales y condiciones de servicio, lo que refleja el compromiso de la industria por ofrecer soluciones de control de caudal versátiles y fiables.
Destacando los puntos fuertes de las válvulas antirretorno de charnela

Las válvulas antirretorno oscilantes ofrecen una gran variedad de ventajas que contribuyen a su adopción generalizada en multitud de sectores. Su principal ventaja radica en su baja caída de presión inherente. Cuando el disco articulado se abre completamente por el flujo de avance, suele presentar una abertura casi total, lo que minimiza la obstrucción de la corriente de fluido y, en consecuencia, reduce las pérdidas de energía en el sistema. Esta característica las hace especialmente adecuadas para aplicaciones que implican el transporte de grandes volúmenes de fluido, donde la minimización de la pérdida de presión se traduce directamente en un ahorro significativo de energía y una mejora de la eficiencia del sistema. Además, las válvulas antirretorno oscilantes muestran una notable versatilidad en el manejo de fluidos, siendo capaces de gestionar eficazmente una amplia gama de líquidos y gases. Aunque por lo general son más adecuadas para fluidos relativamente limpios, algunos diseños robustos también pueden manejar algunos lodos y fluidos que contengan partículas, dependiendo de la consistencia y la naturaleza abrasiva de los sólidos. Su idoneidad para tuberías de gran diámetro es otra ventaja significativa. El diseño sencillo pero robusto de las válvulas antirretorno basculantes se adapta bien a tamaños mayores, lo que las convierte en una opción habitual y fiable en tuberías principales de redes de distribución de agua, líneas de transmisión de petróleo y gas, y sistemas de gestión de aguas residuales. La construcción y el mantenimiento relativamente sencillos de las válvulas antirretorno oscilantes también resultan atractivos para los usuarios finales. Con menos piezas móviles en comparación con diseños de válvulas antirretorno más complejos, suelen ser más fáciles de instalar y mantener, y a menudo requieren menos conocimientos especializados y herramientas para el mantenimiento rutinario. Por último, para la prevención básica del reflujo en aplicaciones menos exigentes en las que no es primordial un sellado estricto y los golpes de ariete son menos preocupantes, las válvulas antirretorno oscilantes pueden ofrecer a menudo una solución más rentable en comparación con tipos de válvulas antirretorno más sofisticados y especializados.
Limitaciones y posibles problemas de las válvulas antirretorno oscilantes

A pesar de sus numerosas ventajas y su amplia utilidad, las válvulas antirretorno oscilantes tienen sus limitaciones y pueden ser susceptibles de sufrir ciertos problemas de funcionamiento si no se seleccionan con cuidado, se instalan correctamente y se utilizan dentro de sus parámetros de diseño. Uno de los problemas más importantes asociados a las válvulas antirretorno oscilantes es su susceptibilidad inherente a los golpes de ariete. Este fenómeno potencialmente dañino se produce cuando el flujo de fluido en una tubería se detiene repentinamente o invierte bruscamente su dirección. El disco relativamente pesado de una válvula de retención oscilante, con su inercia inherente y a menudo una mayor distancia de recorrido hasta el asiento, continúa moviéndose por su propio impulso y luego golpea con fuerza contra el asiento de la válvula. Este cierre rápido y enérgico genera una oleada de alta presión, a menudo acompañada de ruidos y vibraciones significativos y potencialmente dañinos, que pueden provocar el fallo prematuro de la propia válvula, la rotura de las tuberías adyacentes y daños en los equipos conectados. La probabilidad y gravedad del golpe de ariete dependen de una compleja interacción de factores, como la velocidad a la que cambia el caudal, la longitud total de la tubería y el tamaño y peso específicos del disco de la válvula.
Otro posible problema de funcionamiento es la vibración del disco. Esto ocurre cuando el flujo de fluido a través de la válvula es inestable o presenta características pulsantes, especialmente a bajas velocidades de flujo o cuando la válvula está sobredimensionada para la aplicación específica. La fluctuación de la presión puede hacer que el disco se abra y cierre repetida y rápidamente contra el asiento de la válvula, generando ruidos indeseables y acelerando el desgaste de componentes críticos como el pasador de la bisagra, el propio disco y las superficies de asiento. Este traqueteo puede comprometer la capacidad de la válvula para sellar eficazmente y reducir significativamente su vida útil. Las válvulas antirretorno de vaivén estándar, con su típico asiento metal-metal, también pueden presentar limitaciones de estanquidad en comparación con otros diseños de válvulas antirretorno que incorporan materiales de asiento elásticos. Conseguir un cierre hermético a las burbujas puede ser un reto, especialmente a bajas contrapresiones o en presencia incluso de pequeñas cantidades de partículas que pueden quedar atrapadas en las superficies de asiento. Además, las válvulas antirretorno oscilantes muestran cierto grado de sensibilidad a la orientación de la instalación. Para un rendimiento óptimo y un cierre fiable asistido por gravedad, suelen estar diseñadas para instalarse en tuberías horizontales con el pasador de bisagra orientado horizontalmente y normalmente por encima de la línea central de la tubería. La instalación vertical, especialmente con flujo descendente, puede impedir el cierre adecuado y oportuno del disco, comprometiendo potencialmente la eficacia de la válvula para evitar el reflujo. Por último, el movimiento de vaivén inherente que define su funcionamiento puede, a lo largo de períodos prolongados, provocar el desgaste de las piezas móviles, especialmente el pasador de la bisagra y el punto de giro del disco. Este desgaste gradual puede acabar provocando un aumento de las fugas, el agarrotamiento del disco u otras formas de mal funcionamiento mecánico.
Factores que influyen en la selección de una válvula antirretorno oscilante

La selección de la válvula antirretorno oscilante más adecuada para una aplicación específica exige una consideración meticulosa de varios factores críticos. El tipo de fluido que se maneja y sus propiedades inherentes, incluyendo su viscosidad, temperatura de funcionamiento, compatibilidad química con los materiales de construcción de la válvula y la presencia de sólidos en suspensión o partículas abrasivas, son de vital importancia. La presión y la temperatura de funcionamiento previstas del sistema deben estar dentro de los límites especificados de presión y temperatura de la válvula para garantizar un funcionamiento seguro y fiable a largo plazo. El caudal y la velocidad previstos del fluido a través de la válvula son cruciales para un dimensionamiento adecuado, garantizando que el disco se abra completamente sin causar una caída de presión excesiva y se cierre eficazmente sin inducir golpeteos o vibraciones. La caída de presión aceptable a través de la válvula debe equilibrarse cuidadosamente con la necesidad primaria de una prevención eficaz del reflujo y la eficiencia energética global del sistema. Es fundamental realizar una evaluación exhaustiva de la posibilidad de que se produzcan golpes de ariete en el sistema, especialmente en sistemas caracterizados por tuberías largas o por la posibilidad de cambios rápidos de caudal. Los requisitos específicos de estanquidad de la aplicación determinarán si es suficiente una válvula antirretorno de vaivén estándar con asiento metal-metal o si es necesario un diseño de estanquidad más estricto, quizás con un asiento elástico. La orientación física de la instalación de la tubería y las limitaciones de espacio en el entorno de instalación también pueden influir en la idoneidad de una válvula de retención basculante. Por último, las consideraciones de coste, el equilibrio entre el precio de compra inicial y los costes de funcionamiento y mantenimiento previstos a largo plazo, y el estricto cumplimiento de las normas y especificaciones industriales pertinentes son también aspectos integrales del proceso de selección de válvulas.
Conclusión

En conclusión, las válvulas antirretorno de retención oscilante, con su diseño fundamental pero eficaz y su simplicidad inherente, siguen siendo una piedra angular en el vasto panorama de los sistemas de conducción de fluidos. Su capacidad para proporcionar una prevención fiable del reflujo con una obstrucción mínima del flujo las convierte en la opción preferida en numerosas aplicaciones, especialmente en aquellas que implican tuberías de gran diámetro y fluidos relativamente limpios. Sin embargo, su inherente susceptibilidad a los golpes de ariete y sus posibles limitaciones para lograr un sellado absolutamente hermético a las burbujas exigen una cuidadosa consideración durante las fases de selección e implementación. Siguiendo con diligencia las mejores prácticas de instalación y mantenimiento, y conociendo a fondo sus matices operativos y posibles inconvenientes, los ingenieros y técnicos pueden aprovechar eficazmente la utilidad duradera de las válvulas antirretorno oscilantes para garantizar la integridad y eficiencia a largo plazo de sus sistemas de fluidos críticos. Mientras que otros diseños de válvulas antirretorno ofrecen ventajas específicas adaptadas a las demandas de aplicaciones concretas, la válvula antirretorno oscilante, cuando se aplica con criterio y se mantiene meticulosamente, sigue desempeñando un papel vital e indispensable como guardián fundamental del control unidireccional del flujo en un amplio espectro de empresas industriales.
