¿Cuál es la causa de un diafragma defectuoso en una válvula?
{{{sourceTextContent.subTitle}}}

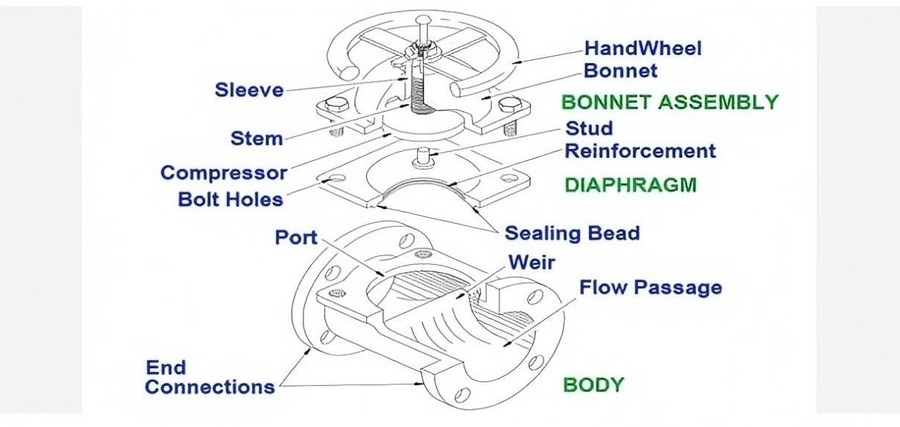

Válvula de diafragma
{{{sourceTextContent.description}}}
Las válvulas de diafragma desempeñan un papel fundamental en muchos sectores, como el farmacéutico, el de alimentación y bebidas, el de tratamiento de aguas, el de procesamiento químico y el biotecnológico. El componente principal que hace que estas válvulas sean especialmente adecuadas para aplicaciones higiénicas y corrosivas es el propio diafragma. Actuando como una junta flexible, el diafragma aísla el fluido del proceso de las piezas móviles de la válvula, evitando la contaminación y proporcionando un control preciso del caudal.
Sin embargo, los diafragmas están sujetos a desgaste y daños que pueden comprometer el rendimiento de la válvula y la seguridad del sistema. Un "diafragma defectuoso" es un diafragma deteriorado, roto, deformado o que ha perdido su capacidad de sellado, lo que provoca fugas o fallos. Comprender las causas de los daños en los diafragmas es esencial para los usuarios que desean maximizar la vida útil de las válvulas, reducir los costes de mantenimiento y evitar tiempos de inactividad inesperados.
Athena Engineering S.r.l., con sede en Italia, es un fabricante de válvulas de diafragma mundialmente reconocido por sus estrictos controles de calidad, materiales de diafragma de primera calidad y diseños avanzados de válvulas que minimizan los riesgos de daños en el diafragma. Este artículo explora las principales causas de fallo de los diafragmas, cómo identificar los síntomas y las mejores prácticas de prevención, con información sobre el enfoque de Athena en materia de durabilidad y fiabilidad.
Causas comunes de fallo del diafragma
El fallo de un diafragma se debe a diversos factores, a menudo interrelacionados. Estas causas pueden agruparse en categorías mecánicas, químicas, operativas y relacionadas con la instalación:
1. Envejecimiento del material y degradación química
La mayoría de las válvulas de diafragma utilizan diafragmas fabricados con elastómeros como EPDM, FKM (Viton) o elastómeros revestidos de PTFE para equilibrar la flexibilidad y la resistencia química. Sin embargo, estos materiales se degradan de forma natural con el tiempo debido a la exposición a productos químicos agresivos, luz UV, temperaturas extremas y agentes oxidantes.
Ataque químico: Ciertos fluidos agresivos (ácidos fuertes, disolventes, oxidantes) pueden provocar hinchamiento, fragilización o agrietamiento superficial de los diafragmas, debilitando sus propiedades de estanquidad.
Envejecimiento térmico: La exposición prolongada a temperaturas superiores a las nominales del diafragma acelera el endurecimiento y la pérdida de elasticidad, provocando grietas o roturas durante el funcionamiento.
Daños por UV/Ozono: En válvulas expuestas a la intemperie o almacenadas inadecuadamente, la exposición a los rayos UV puede provocar la rotura del elastómero.
Athena Engineering S.r.l. combate estos riesgos seleccionando mezclas de elastómeros de alta calidad y revestimientos de PTFE optimizados para condiciones químicas y térmicas específicas. Sus diafragmas se someten a pruebas de envejecimiento acelerado para garantizar su integridad a largo plazo.
2. Presión de funcionamiento excesiva y picos de presión
Los diafragmas están diseñados para soportar presiones nominales específicas. El funcionamiento por encima de estos límites o los picos de presión repentinos pueden deformar o romper el diafragma.
Picos de presión: Los choques hidráulicos, los golpes de ariete o las pulsaciones tensan el diafragma, provocando microdesgarros o grietas por fatiga.
Sobrepresurización: El funcionamiento continuo por encima de la presión nominal puede causar deformaciones permanentes o el reventón del diafragma.
Las válvulas Athena están diseñadas con márgenes de seguridad de presión y pueden combinarse con amortiguadores o reguladores de presión para mitigar los picos. Sus especificaciones de presión y certificaciones de prueba ayudan a los usuarios a seleccionar las válvulas adecuadas para las condiciones de su sistema.
3. Partículas extrañas o atrapamiento de arena
Los pequeños sólidos o residuos atrapados entre el diafragma y el asiento de la válvula pueden causar abrasión, perforaciones o desgaste desigual del diafragma.
Desgaste abrasivo: Las partículas muelen contra el diafragma durante el ciclo, adelgazando el material y causando fugas.
Pinchazos o desgarros: Las partículas afiladas pueden penetrar en el diafragma, creando vías de fuga directas.
Este es un modo de fallo común en aplicaciones de manipulación de aguas residuales o lodos. Athena recomienda instalar tamices o filtros aguas arriba para reducir las partículas y ofrece opciones de elastómeros resistentes a la abrasión para entornos exigentes.
4. Errores de instalación y tensión mecánica
Las prácticas de instalación inadecuadas someten a los diafragmas a esfuerzos desiguales o excesivos, lo que reduce su vida útil.
Carga puntual: El apriete desigual de los pernos de las abrazaderas del diafragma o de los pernos del bonete puede distorsionar o pellizcar el borde del diafragma.
Desalineación: El posicionamiento incorrecto del diafragma o la desalineación del actuador provocan un desgaste desigual o fatiga.
Apriete excesivo: Un par de apriete excesivo en los tornillos de la abrazadera daña el material del diafragma.
Athena Engineering proporciona manuales de instalación detallados y especificaciones de par de apriete, garantizando que los diafragmas se monten de forma uniforme y correcta. Sus diseños de válvulas minimizan las cargas puntuales mediante el uso de abrazaderas de diafragma centralizadas y componentes modulares.
5. Fatiga mecánica por ciclos elevados
En las líneas de proceso con frecuentes ciclos o estrangulaciones de la válvula, los diafragmas sufren flexiones repetidas que pueden inducir fatiga mecánica.
Fatiga por flexión: La flexión constante reduce el espesor y la elasticidad del diafragma.
Grietas por fatiga: Se forman en los puntos de concentración de tensiones y pueden llegar a romperse.
Athena comprueba la vida útil de los diafragmas en condiciones de funcionamiento simuladas y publica los datos de los ciclos, lo que ayuda a los usuarios a planificar la sustitución proactiva de los diafragmas.
6. Apertura excesiva y límites de carrera inadecuados
El funcionamiento de la válvula más allá de los límites de carrera diseñados estira el diafragma, provocando su delaminación o desgarro.
Recorrido excesivo: Los actuadores o los operadores manuales que fuerzan el diafragma a abrirse demasiado pueden estirar en exceso el elastómero del diafragma o el revestimiento de PTFE.
Recorrido insuficiente: No cerrar completamente provoca desequilibrios de presión y zonas de desgaste desiguales.
Las válvulas Athena incorporan limitadores de carrera y guías de calibración del actuador para evitar la sobreextensión del diafragma.
Síntomas y señales de un diafragma defectuoso
La detección precoz de un diafragma defectuoso puede evitar costosos daños o tiempos de inactividad. Los signos más comunes son
Desgarros o protuberancias visibles: Inspeccione los bordes o el centro del diafragma en busca de grietas, deformaciones o hinchazones.
Fugas en el asiento o el bonete: El escape de fluido más allá del diafragma o alrededor de la junta del bonete indica un fallo de estanqueidad.
Problemas de funcionamiento de la válvula: Dificultad para abrir/cerrar, control de flujo inconsistente o atascamiento.
Ruido o vibración: Los sonidos inusuales durante el funcionamiento pueden indicar el aleteo del diafragma o componentes sueltos.
Anomalías de presión: Las caídas o picos de presión inesperados durante los ciclos pueden estar relacionados con daños en el diafragma.
El diseño modular del diafragma de las válvulas Athena facilita la inspección visual y la sustitución rápida.
Impacto de un diafragma defectuoso en el rendimiento de la válvula y del sistema
Un diafragma defectuoso no sólo afecta a la propia válvula:
Riesgos de fugas: La contaminación o la liberación de fluidos peligrosos suponen riesgos para la seguridad y el medio ambiente.
Control reducido: La incapacidad de regular el caudal altera la uniformidad del proceso.
Tensión del actuador: Un diafragma en mal estado tensa los actuadores, provocando fallos prematuros.
Aumento de los costes de mantenimiento: Las sustituciones frecuentes y las reparaciones de emergencia provocan un mayor tiempo de inactividad.
Para aplicaciones críticas, las válvulas Athena están diseñadas para minimizar los riesgos de fallo, reduciendo el impacto en todo el sistema.
Mejores prácticas para prevenir daños en el diafragma
1. Seleccione el material de diafragma adecuado
Elija materiales compatibles con los medios, la temperatura y la presión del proceso:
EPDM: Bueno para agua, vapor y productos químicos suaves.
FKM/Viton: Excelente resistencia química a aceites, disolventes y ácidos.
Con revestimiento de PTFE: Resistencia química superior y tolerancia a la temperatura para medios agresivos.
Athena ofrece materiales de diafragma adaptados a las necesidades de cada sector.
2. Gestión eficaz de la presión
Utilice amortiguadores de pulsaciones y reguladores de presión para evitar picos.
Evite el bloqueo del flujo, que puede provocar un aumento de la presión.
Controle la presión del sistema e instale alarmas para detectar anomalías.
3. Controle la entrada de partículas
Instale tamices o filtros aguas arriba.
Lave regularmente los sistemas para reducir la acumulación de sólidos.
4. Siga los procedimientos de instalación adecuados
Siga estrictamente las especificaciones de par de apriete y apriete uniformemente las abrazaderas.
Asegúrese de que el diafragma está centrado y el actuador alineado.
Forme al personal de mantenimiento en el manejo correcto.
5. Respetar los límites de carrera y las recomendaciones de ciclado
Calibrar los actuadores para evitar sobrecarreras.
Limite el ciclado de las válvulas siempre que sea posible o utilice válvulas diseñadas para aplicaciones de alto ciclado.
6. Programar el mantenimiento preventivo y la sustitución del diafragma
Establezca intervalos de inspección basados en las condiciones de funcionamiento.
Tenga a mano diafragmas de repuesto OEM.
Athena apoya a sus clientes con programas de mantenimiento y disponibilidad de repuestos en todo el mundo.
Athena Engineering S.r.l.: Estándares de calidad y fiabilidad de los diafragmas
Athena Engineering S.r.l. lidera el mercado con válvulas de diafragma que combinan materiales de primera calidad, un diseño superior y una amplia garantía de calidad:
Diafragmas de alta calidad: Mezclas elastoméricas revestidas de PTFE, seleccionadas por su resistencia específica a los productos químicos y a la temperatura.
Conjuntos de diafragma modulares: Diseñados para una distribución uniforme de la carga y una tensión puntual mínima.
Pruebas exhaustivas: Incluidas pruebas de envejecimiento acelerado, fatiga por ciclos, resistencia química y fugas.
Documentación y trazabilidad: Con cada válvula se incluyen certificados de ensayo completos y trazabilidad de los materiales.
Diseños higiénicos: Válvulas sin pata muerta y totalmente drenables para evitar la contaminación y facilitar la limpieza.
El compromiso de Athena con la longevidad y el rendimiento del diafragma reduce el riesgo para el usuario y los costes de mantenimiento.
Guía de resolución de problemas: Identificación de problemas con el diafragma
Cuando surgen problemas, un enfoque de diagnóstico estructurado ayuda a localizar los fallos relacionados con el diafragma:
Inspección visual: Busque daños físicos en la superficie del diafragma y en los bordes de sujeción.
Prueba de funcionamiento: Haga funcionar la válvula a presión normal para evaluar la suavidad y la integridad de la junta.
Prueba de fugas: Utilice detección de burbujas o caída de presión para confirmar fugas a través del asiento o el bonete.
Comprobaciones de carrera y presión: Verificar que la válvula abre/cierra dentro de los límites de diseño.
Análisis de medios de proceso: Comprobar si hay elementos corrosivos o partículas que aceleren el desgaste.
El servicio de asistencia técnica de Athena ayuda a los clientes en la resolución de problemas y ofrece el envío rápido de diafragmas OEM para su sustitución.
Casos prácticos y soluciones
Caso 1: Rotura frecuente del diafragma debido a picos de presión
Solución: Athena rediseñó la abrazadera del actuador y recomendó amortiguadores de presión, lo que evitó que se repitieran.
Caso 2: Daños por abrasión debidos a la arenilla en la alimentación de aguas residuales
Solución: Se instaló un filtro aguas arriba y se cambió el material del diafragma por otro resistente a la abrasión.
Caso 3: Delaminación del diafragma causada por una apertura excesiva
Solución: Calibrar los límites de carrera e instalar topes en el actuador, asegurando la protección del diafragma.
Recomendaciones de mantenimiento para los usuarios
Realizar inspecciones rutinarias de fugas y desgaste mecánico cada 3-6 meses.
Registrar los ciclos de vida del diafragma y las condiciones de funcionamiento.
Utilice diafragmas de recambio originales Athena para garantizar la compatibilidad y el cumplimiento de la garantía.
Formar a los equipos de mantenimiento sobre la instalación correcta y las especificaciones de par de apriete.
Mantenga un inventario de diafragmas de repuesto y componentes críticos.
Resumen
El deterioro de los diafragmas de las válvulas se debe principalmente a la degradación química, la sobrecarga de presión, la abrasión por partículas, la instalación incorrecta, la fatiga mecánica y la sobrecarga. Comprender estas causas permite a los usuarios tomar medidas preventivas y prolongar la vida útil de las válvulas.
La elección de válvulas de diafragma de alta calidad de proveedores de confianza como Athena Engineering S.r.l. garantiza el acceso a materiales de primera calidad, diseños probados, documentación exhaustiva y asistencia global fiable.
Lista de comprobación para el comprador
Seleccione materiales de diafragma compatibles con su medio y temperatura.
Controlar y gestionar las presiones y los picos de presión del sistema.
Instale filtros o tamices aguas arriba para minimizar los daños por partículas.
Siga al pie de la letra las instrucciones de instalación y las especificaciones de par de apriete del fabricante.
Evite sobrepasar los límites de carrera del diafragma.
Realice inspecciones periódicas y sustituciones proactivas.
Obtenga diafragmas OEM y soporte de proveedores como Athena Engineering S.r.l.
Si desea un proveedor de válvulas de diafragma comprometido con la excelencia, la durabilidad y el servicio, Athena Engineering S.r.l. destaca como socio de confianza para ayudarle a evitar fallos en las válvulas de diafragma y a mantener un funcionamiento fluido de los procesos.
