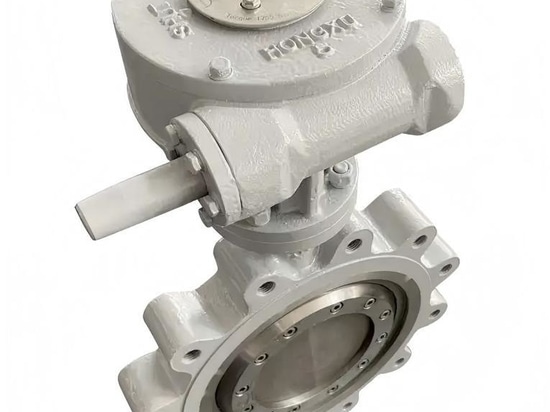

Descripción general de las válvulas de mariposa de triple offset
{{{sourceTextContent.subTitle}}}

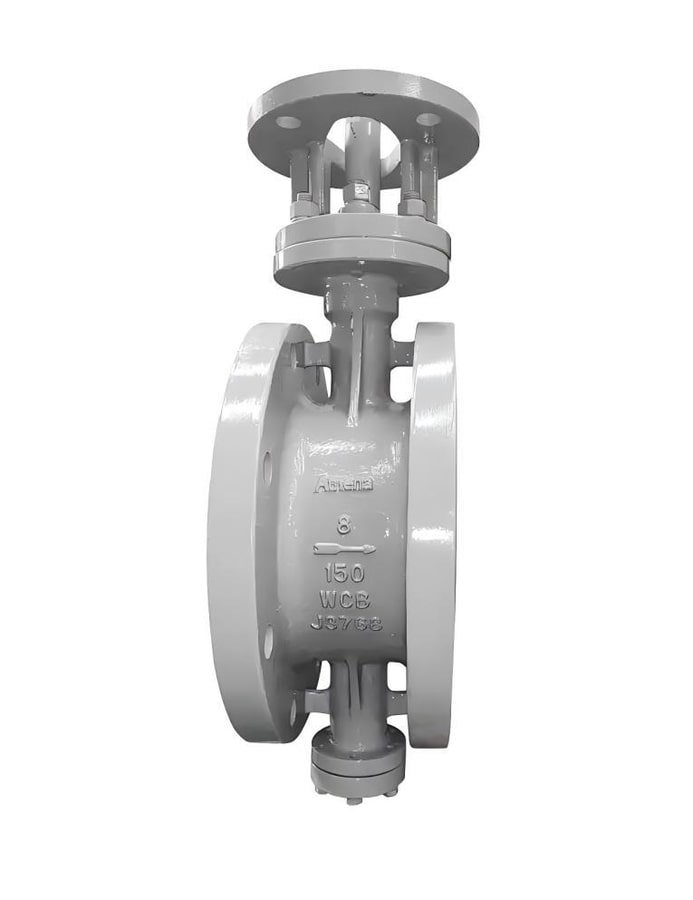

Válvulas de mariposa de triple offset
{{{sourceTextContent.description}}}
Comprender las válvulas de mariposa de triple offset
Las válvulas de mariposa son un tipo de válvula de cuarto de vuelta que se utiliza habitualmente para regular el caudal de fluidos. La válvula de mariposa de triple offset lleva el concepto más allá con su innovador diseño. A diferencia de las válvulas de mariposa tradicionales, que tienen un simple disco giratorio para el cierre, las válvulas de mariposa de triple desplazamiento incorporan tres niveles distintos de excentricidad:
Primera excentricidad: El eje de la válvula está descentrado respecto a la línea central del cuerpo de la válvula. Esto garantiza un cierre más hermético y un menor desgaste de los elementos de sellado durante la apertura y el cierre.
Segunda excentricidad: El eje de la válvula está situado ligeramente fuera del eje perpendicular al plano del asiento de la válvula. Esta característica reduce la fricción y el desgaste durante el funcionamiento, prolongando la vida útil de la válvula.
Tercera excentricidad: La superficie de sellado del disco está diseñada en forma cónica, lo que permite que el disco se desprenda completamente del asiento de la válvula sin ninguna fricción. Este diseño permite un cierre hermético y un desgaste mínimo.
Tipos de válvulas de mariposa de triple offset
las válvulas de mariposa de triple offset se pueden clasificar en los siguientes tipos:
Válvulas de mariposa de triple offset con asiento metálico: Con asiento y disco de sellado metálicos, estas válvulas tienen un excelente rendimiento de sellado y son resistentes a altas temperaturas y fluidos corrosivos.
Válvulas de mariposa de triple offset con asiento blando: las válvulas de mariposa de triple offset con asiento y disco de sellado blandos están fabricadas con materiales elásticos como caucho o PTFE, lo que proporciona un sellado fiable y un cierre hermético a las burbujas.
Construcción y componentes
las válvulas de mariposa de triple offset están formadas por varios componentes clave:
Cuerpo de la válvula: Normalmente fabricado con materiales fundidos o forjados como acero al carbono, acero inoxidable o aleaciones exóticas. El cuerpo está diseñado para soportar las condiciones de presión y temperatura del fluido.
Disco de la válvula: El disco, también conocido como mariposa, está unido al eje de la válvula. Presenta la tercera excentricidad, que permite un cierre hermético y una fricción mínima durante el funcionamiento.
Eje de la válvula: Este componente se encarga de transmitir el par desde el actuador al disco. Está diseñado para soportar los esfuerzos de rotación y movimiento.
Anillo de asiento: El anillo de asiento es donde el disco entra en contacto para lograr un sellado hermético. Suele estar hecho de materiales como metal o elastómeros para adaptarse a diferentes aplicaciones.
Actuador: El actuador, que puede ser neumático, eléctrico, hidráulico o manual, controla la apertura y el cierre de la válvula. Convierte la energía en movimiento para ajustar la posición de la válvula.
Materiales de sellado: Para garantizar un funcionamiento sin fugas, se utilizan materiales de sellado en varias partes de la válvula, como el anillo de asiento, el disco y el eje.
Principios de funcionamiento de las válvulas de mariposa de triple offset
Utilizando el diseño de triple excentricidad, las válvulas de mariposa de triple excentricidad funcionan. Debido a que el disco tiene triple excentricidad, permite que el borde de sellado se aleje del asiento en un movimiento de leva sin rozamiento, asegurando un sellado hermético y a prueba de burbujas contra el asiento a pesar de la alta presión. El disco queda completamente libre del paso del caudal cuando la válvula está totalmente abierta, lo que se traduce en una caída de presión mínima y un caudal sin obstrucciones.
Aplicaciones de las válvulas de mariposa de triple offset
las válvulas de mariposa de triple offset encuentran aplicaciones en una amplia gama de industrias gracias a sus características de diseño únicas:
Petróleo y gas: Estas válvulas se utilizan en tuberías para regular el flujo de petróleo crudo, gas natural y productos refinados. Su capacidad para soportar condiciones de alta presión y alta temperatura las hace adecuadas para entornos exigentes.
Generación de energía: las válvulas de mariposa de triple offset se utilizan habitualmente en centrales eléctricas para controlar el flujo de vapor y otros fluidos en sistemas de calderas, circuitos de agua de refrigeración y conductos de suministro de combustible.
Química y petroquímica: las válvulas se emplean en plantas de procesamiento químico para gestionar el flujo de fluidos corrosivos. El diseño de tercera excentricidad minimiza el desgaste y evita las fugas, garantizando la seguridad y la eficacia.
Tratamiento de aguas: En las plantas de tratamiento de aguas, estas válvulas regulan el caudal de agua y productos químicos, ofreciendo un control preciso y un cierre hermético a las burbujas.
Marina: las válvulas de mariposa de triple offset se utilizan en la construcción naval para diversas aplicaciones, como sistemas de lastre, sistemas de refrigeración y conductos de combustible.
Minería: Los procesos mineros implican el transporte de materiales abrasivos y lodos. Estas válvulas pueden soportar el desgaste asociado a estas aplicaciones.
Ventajas de las válvulas de mariposa de triple offset
Estanqueidad: El diseño de la tercera excentricidad garantiza un cierre hermético incluso en condiciones de alta presión, minimizando el riesgo de fugas.
Baja fricción: El diseño de triple excentricidad reduce la fricción durante el funcionamiento de la válvula, prolongando su vida útil y reduciendo los requisitos de mantenimiento.
Capacidad para altas temperaturas y presiones: Estas válvulas pueden soportar condiciones extremas, lo que las hace adecuadas para industrias como la del petróleo y el gas y la de generación de energía.
Flujo bidireccional: Las válvulas de mariposa de triple offset ofrecen capacidades de cierre bidireccional, proporcionando flexibilidad en la dirección del flujo.
Diseño compacto: El diseño compacto de la válvula y su funcionamiento de cuarto de vuelta la hacen adecuada para aplicaciones con espacio limitado.
Consideraciones para la selección
Al seleccionar una válvula de mariposa de triple offset para una aplicación específica, deben tenerse en cuenta varios factores:
Tipo de fluido: El tipo de fluido que se transporta determina los materiales utilizados para el cuerpo de la válvula, el disco y los elementos de sellado.
Temperatura y presión: La válvula debe elegirse en función de las condiciones de temperatura y presión previstas para garantizar un funcionamiento seguro y eficaz.
Tamaño y caudal: El tamaño de la válvula debe seleccionarse para acomodar el caudal requerido sin causar caídas de presión excesivas.
Conexiones finales: Las conexiones finales de la válvula deben coincidir con la infraestructura de tuberías existente.
Tipo de actuador: La elección del actuador (neumático, eléctrico, hidráulico) depende del nivel de automatización y de los requisitos de control del sistema.
Factores ambientales: Tenga en cuenta factores ambientales como atmósferas corrosivas, medios abrasivos y condiciones de instalación en exteriores.
En conclusión
las válvulas de mariposa de triple offset son un testimonio de la constante innovación en la tecnología de válvulas. Sus exclusivas características de diseño las convierten en la elección ideal para aplicaciones en las que el cierre hermético, la baja fricción y el alto rendimiento son esenciales. Al conocer su construcción, ventajas y aplicaciones adecuadas, los ingenieros y profesionales pueden tomar decisiones informadas a la hora de seleccionar estas válvulas para sus sistemas. Tanto si se trata de gestionar el flujo de fluidos en refinerías de petróleo, centrales eléctricas o unidades de procesamiento químico, la válvula de mariposa de triple offset es una solución fiable para los retos de control de fluidos.
