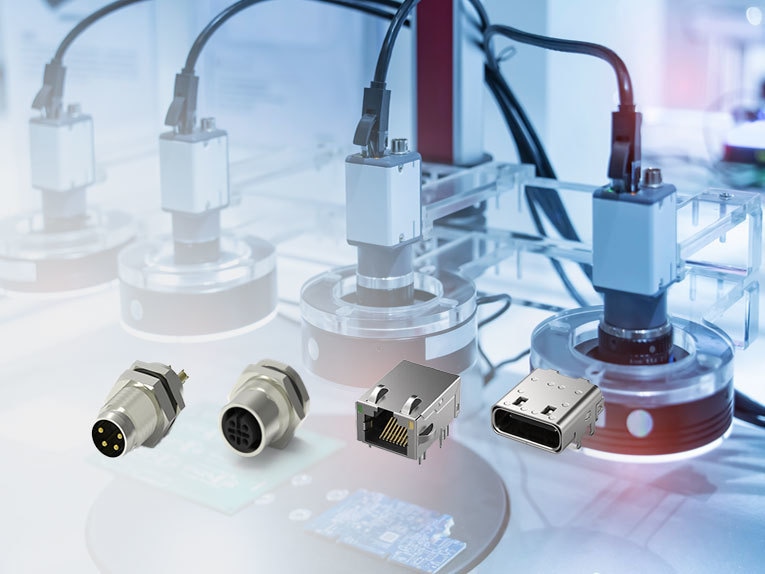

Conectividad de los sistemas de visión artificial: Un análisis exhaustivo
Papel de la conectividad en los sistemas de visión artificial de todas las industrias
El papel de la conectividad en los sistemas de visión artificial de todos los sectores
En el panorama en rápida evolución de la automatización industrial, la fabricación inteligente, la asistencia sanitaria y la logística, la tecnología de visión artificial se ha convertido en una herramienta indispensable. Desde la inspección de calidad hasta la supervisión de la producción, los sistemas de visión artificial desempeñan un papel fundamental en la mejora de la eficiencia, la precisión y la seguridad en diversos sectores. Sin embargo, a menudo se pasa por alto la importancia de los conectores y cables en medio de la atención que se presta a las cámaras sofisticadas y los algoritmos avanzados. Estos componentes son esenciales para mantener la estabilidad del sistema y garantizar una transmisión de datos de alto rendimiento. Este artículo se adentra en el mundo de las tecnologías de conectividad en los sistemas de visión artificial, explora los formatos de las cámaras y los estándares de conexión, y aborda los retos y las soluciones en aplicaciones prácticas industriales, médicas y logísticas.
Los cimientos del procesamiento de imágenes: Formatos de cámara e interfaces
Los sistemas de visión artificial dependen de varios formatos de cámara e interfaces para capturar y transmitir datos de imagen de alta calidad. Comprender estos formatos es crucial para diseñar sistemas eficaces y eficientes:
Cámaras de exploración de área: Estas cámaras capturan imágenes completas en una sola exposición, lo que las hace ideales para inspeccionar objetos o escenas fijas. Las interfaces más comunes son:
GigE Vision: Ofrece grandes longitudes de cable y una fácil integración con la infraestructura Ethernet.
USB3 Vision: Proporciona un gran ancho de banda y comodidad plug-and-play.
Camera Link: Ofrece altas velocidades de datos y baja latencia para aplicaciones exigentes.
Cámaras de exploración lineal: Utilizadas para inspeccionar materiales continuos u objetos en movimiento, estas cámaras capturan una línea de píxeles cada vez. Las interfaces incluyen:
CoaXPress: Admite la transmisión de datos a alta velocidad a través de cables coaxiales.
Camera Link HS: ofrece un ancho de banda escalable para aplicaciones de escaneado lineal de alta resolución.
cámaras 3D: Estas cámaras capturan información de profundidad junto con imágenes 2D, lo que permite realizar tareas avanzadas de inspección y medición. Las interfaces pueden incluir:
GigE Vision: Con extensiones recientes para admitir la transmisión de datos en 3D.
USB3 Vision: Ofrece suficiente ancho de banda para muchas aplicaciones 3D.
Cámaras inteligentes: Procesamiento en tiempo real integrado Las cámaras inteligentes integran funciones de captura, procesamiento y análisis de imágenes en un único dispositivo, capaz de procesar imágenes en tiempo real sin depender de ordenadores externos. Son especialmente adecuadas para la detección, clasificación y control de calidad en tiempo real en líneas de producción. Entre sus aplicaciones se incluyen:
Fabricación: Control de calidad en línea y detección de defectos.
Visión robótica: Guiado de brazos robóticos para operaciones de pick-and-place.
Sistemas de inspección automatizados: Garantizar la calidad y consistencia del producto.
Consideraciones sobre conectividad:
Ethernet: Para la salida de datos y la integración de sistemas.
E/S digitales: Para la activación y comunicación con otros dispositivos industriales.
Cámaras térmicas: Visualización del calor para la seguridad: Estas cámaras detectan la radiación térmica y generan imágenes térmicas, encontrando aplicaciones en:
Monitorización de procesos industriales: Detección de puntos calientes en maquinaria o sistemas eléctricos.
Detección de averías en equipos: Identificación de componentes sobrecalentados antes de que fallen.
Inspecciones de seguridad: Control de la temperatura en entornos de alto riesgo.
Consideraciones sobre conectividad:
GigE Vision: Para la transmisión a alta velocidad de datos térmicos.
USB: Para aplicaciones más sencillas, plug-and-play.
Salidas de vídeo analógico: Para compatibilidad con los sistemas de CCTV existentes.
Cámaras GigE Vision: Alta velocidad, larga distancia: Aprovechando la tecnología Gigabit Ethernet, estas cámaras ofrecen:
Distancias de transmisión de hasta 100 metros.
Integración perfecta con la infraestructura Ethernet existente.
Capacidad de transmisión de datos en tiempo real.
Entre las aplicaciones clave se incluyen:
Automatización industrial: Supervisión y control de procesos de producción.
Control de calidad: inspección de productos a alta velocidad en líneas de montaje.
Sistemas de visión robótica: Guiado visual para operaciones complejas.
Ventajas de conectividad:
Longitudes de cable ampliadas sin degradación de la señal.
Alimentación a través de Ethernet (PoE) para simplificar la configuración.
Protocolos estandarizados que garantizan la compatibilidad entre fabricantes.
El papel de las cámaras de visión artificial en todos los sectores: Revolucionando el comercio minorista, el almacenamiento y la sanidad
En el entorno empresarial actual, las cámaras de visión industrial desempeñan un papel cada vez más importante y ofrecen numerosas ventajas en diversos sectores. Exploremos algunas áreas de aplicación destacadas que ponen de relieve su versatilidad y valor.
Comercio minorista: Mejora de la eficiencia y la experiencia del cliente
Las cámaras de visión industrial se utilizan en sistemas de caja automatizados que escanean e identifican rápidamente los productos sin intervención manual, garantizando la precisión y eficacia de las transacciones. También supervisan estanterías y expositores de productos, detectando espacios vacíos, artículos mal colocados o existencias bajas, activando alertas automáticas o procesos de reordenación para mantener una disponibilidad óptima de los productos.
Almacenamiento y distribución: Racionalización de las operaciones
En almacenes y centros de distribución, las cámaras de visión artificial son cruciales para los sistemas de clasificación automatizados. Capturan imágenes o leen códigos de barras para identificar y hacer un seguimiento de los paquetes, clasificando y dirigiendo eficazmente los artículos a las ubicaciones designadas. Las cámaras también inspeccionan las mercancías entrantes y salientes, identificando los artículos dañados o defectuosos para garantizar que sólo se envían productos de alta calidad a los clientes, reduciendo las devoluciones o las repeticiones.
Sanidad: Avances en diagnóstico y automatización
Las cámaras de visión artificial se utilizan en sistemas de imágenes médicas como rayos X, ultrasonidos o exámenes endoscópicos, capturando imágenes detalladas del cuerpo humano para ayudar en el diagnóstico, los procedimientos quirúrgicos y la planificación de tratamientos. También desempeñan un papel fundamental en la automatización de laboratorios, ya que ayudan a identificar, clasificar y analizar muestras, mejorando la eficacia y precisión de los procesos de laboratorio.
Fabricación: Garantía de calidad y precisión
Ampliamente utilizadas para la inspección de calidad en la fabricación, las cámaras de visión artificial detectan defectos en el proceso de producción, miden dimensiones e identifican incoherencias en los productos. De este modo, se garantiza el cumplimiento de las normas de calidad, se reducen los residuos o las repeticiones y se mejora la calidad general del producto. Las cámaras también proporcionan información visual para la robótica guiada por visión (VGR), lo que permite posicionar, manipular o ensamblar componentes con precisión y ayuda a los robots a realizar tareas complejas con precisión y eficacia.
Transporte y logística: Optimización de la manipulación de paquetes
Las cámaras de visión artificial se aplican en sistemas automatizados de clasificación de paquetes en instalaciones de transporte y logística. Mediante la lectura de códigos de barras, la captura de imágenes o la extracción de información de las etiquetas de envío, clasifican los paquetes con precisión y los dirigen a los destinos correctos. La tecnología de cámaras también se utiliza en la inspección de vehículos, como el reconocimiento automático de matrículas o la identificación de números de contenedor en camiones, garantizando la seguridad de la flota, el cumplimiento de la normativa y una gestión eficaz.
Últimas tendencias en tecnología de cámaras de visión artificial: Mantenerse a la vanguardia
La tecnología de visión artificial sigue evolucionando. Éstas son algunas de las principales tendencias tecnológicas actuales:
Tecnología de cámaras de alta velocidad
Con velocidades de fotogramas en continuo aumento, algunas cámaras de alta velocidad alcanzan ahora decenas de miles de fotogramas por segundo, adecuadas para inspecciones en líneas de producción de alta velocidad como la fabricación de chips semiconductores.
Sistemas de visión integrados
La integración de funciones de procesamiento de imágenes directamente en las cámaras reduce la dependencia de recursos informáticos externos y mejora el tiempo de respuesta del sistema.
Imágenes multiespectrales
Esta tecnología va más allá de la gama RGB tradicional, capturando un espectro más amplio de información luminosa. Se aplica ampliamente en agricultura, seguridad alimentaria y análisis de materiales.
Integración de inteligencia artificial
Las cámaras con chips de procesamiento de IA integrados permiten la computación de borde, realizando tareas complejas como el reconocimiento de objetos en tiempo real y la detección de defectos.
Nuevas tecnologías de sensores
Las cámaras de eventos (cámaras neuromórficas) sólo emiten datos cuando cambia el brillo de los píxeles, lo que resulta adecuado para escenas de alto rango dinámico, reduciendo significativamente el volumen de datos.
Cámaras de campo luminoso
Estas cámaras captan información sobre la dirección y la intensidad de la luz, lo que permite enfocar y estimar la profundidad después de la captura, y son adecuadas para aplicaciones de reconstrucción 3D y realidad virtual.
Por qué importan los conectores y los cables: El impacto de la conectividad en los sistemas de visión artificial
La elección de conectores y cables es crucial para el rendimiento y la estabilidad de los sistemas de visión artificial. He aquí algunas consideraciones clave:
Integridad de la señal: Garantizar datos sin distorsiones
Los conectores y cables de alta calidad son esenciales para que las señales no se distorsionen durante la transmisión de imágenes a alta velocidad. En aplicaciones que requieren altas velocidades de transmisión de datos -como cámaras 3D, cámaras hiperespectrales y cámaras inteligentes-, el uso de conectores de alto rendimiento como USB 3.0, GigE o CoaXPress evita eficazmente la pérdida de señal.
Resistencia a las interferencias: Estabilidad en entornos difíciles
Los entornos industriales suelen presentar importantes interferencias electromagnéticas (EMI). Elegir cables y conectores con un blindaje excelente garantiza una transmisión de imágenes estable y evita las interferencias de datos durante la transmisión.
Durabilidad y flexibilidad: Prolongación de la vida útil del sistema
Los cables deben soportar flexiones y estiramientos repetidos en aplicaciones como los sistemas de brazo robótico y cámara. La selección de cables de calidad industrial con gran flexibilidad y resistencia al desgaste prolonga la vida útil del sistema y garantiza un funcionamiento estable a largo plazo.
Estándares de conectividad en visión artificial: ¿Cuál es el adecuado para su aplicación?
Existen varios estándares de conectores y cables, cada uno con sus propias ventajas y aplicaciones.
Visión USB3
Características: Basado en la interfaz USB 3.0, admite una velocidad de transmisión de hasta 5 Gbps.
Ventajas: Amplia compatibilidad, plug-and-play.
Consideraciones: La longitud del cable suele estar limitada a menos de 5 metros.
Visión GigE
Características: Basada en Gigabit Ethernet, admite transmisiones a larga distancia de hasta 100 metros.
Ventajas: Rentable, fácil integración en la red.
Consideraciones: Mayor carga de la CPU.
Enlace de cámara
Características: Diseñado específicamente para visión artificial, admite un gran ancho de banda de hasta 6,8 Gbps.
Ventajas: Baja latencia y excelente rendimiento en tiempo real.
Aspectos a tener en cuenta: Requiere frame grabbers dedicados, mayor coste.
CoaXPress (CXP)
Características: Utiliza cables coaxiales y admite transmisiones de alta velocidad (CXP-12 alcanza 12,5 Gbps por conexión).
Ventajas: Potente transmisión a larga distancia de más de 100 metros.
Consideraciones: Requiere hardware especializado, mayor coste inicial.
MIPI CSI-2
Características: Utilizado en sistemas embebidos y dispositivos móviles.
Ventajas: Bajo consumo de energía, adecuado para dispositivos alimentados por batería.
Consideraciones: Distancias de transmisión cortas, principalmente para conexiones a nivel de placa.
Superar los retos prácticos de la conectividad: Soluciones para aplicaciones reales
Los sistemas de visión artificial se enfrentan a varios retos de conectividad. A continuación se explica cómo abordarlos:
Transmisión de datos a alta velocidad
Reto: Las cámaras de alta resolución generan grandes volúmenes de datos, lo que aumenta la necesidad de una transmisión de alta velocidad.
Solución: Para garantizar una rápida transferencia de datos de imagen, opte por conectores compatibles con un gran ancho de banda, como USB 3.1 Gen 2 o Ethernet 10G.
Aplicaciones de larga distancia
Reto: Algunos entornos industriales requieren una transmisión de datos de imagen a larga distancia.
Solución: Utilice conectores y cables de fibra óptica para evitar la atenuación de la señal en largas distancias, garantizando la integridad de los datos.
Condiciones ambientales adversas: Los entornos industriales pueden implicar fluctuaciones de temperatura, vibraciones y exposición a productos químicos.
Fluctuaciones de temperatura: Elija conectores y cables industriales con amplios rangos de temperatura.
Vibraciones y golpes: utilice conectores con mecanismos de bloqueo, como los conectores M12, para evitar que se aflojen o se dañen.
Corrosión química: Seleccione materiales resistentes a la corrosión, como el acero inoxidable o aquellos con revestimientos protectores.
Mejores prácticas de integración y mantenimiento de sistemas: Garantizar la estabilidad a largo plazo
La aplicación de las mejores prácticas garantiza el funcionamiento estable a largo plazo de los sistemas de visión industrial.
Optimizar la integración del sistema
Planifique cuidadosamente la disposición de los cables: Evite colocar los cables de señal en paralelo a los cables de alimentación para reducir las interferencias.
Utilice sistemas de gestión de cables: Mantenga los cables organizados para facilitar el mantenimiento y la inspección.
Garantice la accesibilidad de los conectores: Coloque los conectores en lugares accesibles durante la fase de diseño.
Solución de problemas comunes
Pérdida o inestabilidad de la señal: Compruebe si hay conectores sueltos o cables dañados.
Degradación de la calidad de imagen: Compruebe el apantallamiento para solucionar posibles interferencias EMI.
Disminución del rendimiento: Sustituya los cables viejos o los conectores oxidados según sea necesario.
Mantenimiento preventivo regular
Inspecciones programadas: Compruebe regularmente la estanqueidad de los conectores, especialmente en entornos de alta vibración.
Pruebe la integridad de los cables: Utilice herramientas profesionales para detectar a tiempo posibles problemas.
Utilice dispositivos de alivio de tensión: Utilice dispositivos de alivio de tensión en zonas de alta tensión para prolongar la vida útil del cable.
Mejore su sistema de visión industrial hoy mismo
Seleccionar los conectores y cables adecuados es crucial para liberar todo el potencial de su sistema de visión industrial. A medida que avanza la tecnología, mantenerse informado sobre las últimas soluciones de conectividad posiciona sus operaciones para una mayor eficiencia, fiabilidad y éxito. No permita que una conectividad deficiente frene el rendimiento de su sistema: invierta en componentes de calidad y en un mantenimiento proactivo para garantizar que sus aplicaciones de visión industrial funcionen de forma fluida y eficaz.
Productos de conectividad recomendados para sistemas de visión industrial
Para satisfacer las distintas necesidades de conectividad de las aplicaciones de procesamiento de imágenes, a continuación se recomiendan algunas líneas de productos que cumplen los distintos estándares de interfaz y requisitos medioambientales:
RJ45 con PoE++ (alimentación a través de Ethernet)
La tecnología PoE++ permite el suministro de energía de hasta 90W a través de cables Ethernet, por lo que es ideal para dispositivos de alta potencia en sistemas de visión artificial.
Serie de conectores RJ45 ATTEND
Diseños robustos para entornos industriales
Soporta varios estándares PoE incluyendo PoE++
Disponible en versiones apantalladas y no apantalladas para diferentes requisitos EMI
Los conectores USB 3.1 Tipo-C ofrecen tasas de transferencia de datos de alta velocidad de hasta 10 Gbps, lo que los hace adecuados para interfaces de cámaras de alta resolución.
Serie de conectores USB Tipo-C de ATTEND
Soporta velocidades USB 3.1 Gen 2
Disponible en varios estilos de montaje para diferentes diseños de PCB
Algunos modelos cuentan con diseños resistentes al agua para entornos difíciles
Los conectores M.2 desempeñan un papel crucial en los sistemas de visión artificial al permitir la integración de módulos Wi-Fi, que son esenciales para la conectividad inalámbrica en entornos industriales modernos.
Serie de conectores ATTEND M.2 (NGFF)
Soporta la configuración Key E, diseñada específicamente para módulos Wi-Fi y Bluetooth
Disponible en diferentes tamaños para adaptarse a varias longitudes de módulos Wi-Fi M.2 (2230, 2242, 2260, 2280)
Garantiza conexiones fiables para una comunicación inalámbrica estable en entornos industriales
Permite una fácil integración y actualización de las capacidades inalámbricas en los sistemas de visión artificial
Conectores FAKRA
Los conectores FAKRA se utilizan ampliamente en sistemas de visión para automóviles por su diseño robusto y su sistema de codificación por colores.
Conectores y cables FAKRA de ATTEND
Cumple los requisitos USCAR-17 para aplicaciones de automoción
Disponible en varios colores para facilitar la identificación de diferentes sistemas
Proporciona un excelente rendimiento de RF hasta 6 GHz
Conectores M8/M12
Los conectores M8 y M12 son los preferidos en las aplicaciones industriales de visión artificial por su diseño robusto y su resistencia a los factores ambientales
Serie de conectores M8-M12
Serie de conectores M8/M12 y conjuntos de cables ATTEND
Clasificación IP67 para protección contra el polvo y la entrada de agua
Disponible en varias configuraciones de polos para adaptarse a diferentes requisitos de señal
Compatible con protocolos como Ethernet y PROFINET para redes industriales
Estas soluciones de conectores de ATTEND ofrecen alta fiabilidad y rendimiento para diversas aplicaciones de visión artificial, desde la automatización industrial a los sistemas de automoción. Al seleccionar los conectores para su proyecto específico de visión artificial, tenga en cuenta factores como la velocidad de transmisión de datos, los requisitos de potencia, las condiciones ambientales y las necesidades de integración del sistema.
