Conexión en cadena de sensores magnéticos para control multieje

{{{sourceTextContent.subTitle}}}

Simplifique el cableado y aumente la eficiencia con AKP18

{{{sourceTextContent.description}}}

En la automatización multieje, la complejidad del cableado puede ralentizar el desarrollo y aumentar los riesgos de fallo. Esto a menudo requiere el seguimiento simultáneo de múltiples movimientos - lineal, rotativo, o ambos - que tradicionalmente implica un cableado complejo y mayores esfuerzos de instalación.

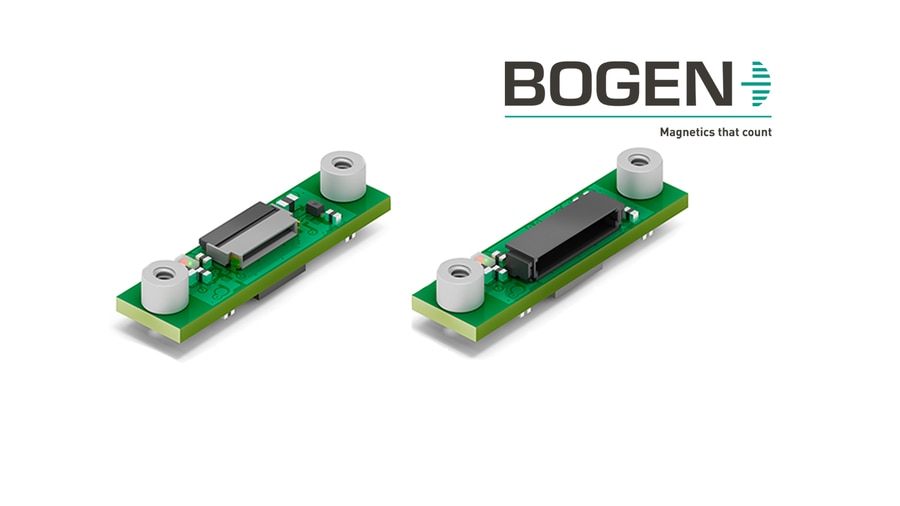

La capacidad de conexión en cadena del sensor magnético absoluto AKP18 de BOGEN ofrece una solución más inteligente.

¿Por qué en cadena?
- Hasta 7 sensores se pueden conectar en serie (a través de conector de cable a placa)
- Menos cables, menos desorden: Una línea principal en lugar de varias líneas de sensores individuales
- Integración simplificada en sistemas de control de movimiento, especialmente en máquinas compactas o modulares

Cómo mejora los sistemas multieje
- Ideal para brazos robóticos, sistemas de pórtico y plataformas de ejes coordinados
- Permite una realimentación de posición absoluta y sincronizada en varios ejes
- Reduce el ruido eléctrico y las posibles interferencias derivadas de largos tendidos de cableado

Aspectos técnicos destacados
- Configuración en cadena mediante conectores Molex Pico-Clasp de 12 patillas y Amphenol FCI
- Compatible con el protocolo BiSS-C a través de líneas diferenciales RS422 estándar
- Permite una arquitectura de cableado limpia para una comunicación fiable entre sensores.

Caso práctico: Plataforma robótica multieje
En un brazo robótico de seis ejes, las articulaciones individuales están equipadas con sensores AKP18. En lugar de conexiones independientes para cada codificador, los sensores se conectan en cadena a lo largo del brazo utilizando los conectores recomendados Molex Pico-Clasp y Amphenol FCI.

Resultado:
- Reducción del esfuerzo de cableado en un 60
- Integración de control simplificada mediante BISS-C
- Puesta en servicio más rápida y mayor fiabilidad del sistema

→ Control de movimiento más eficiente con menos esfuerzo de ingeniería
