¿Cuál es la diferencia entre los dispositivos de protección contra sobretensiones de tipo 1, 2 y 3?

{{{sourceTextContent.subTitle}}}

¿Cuál es la diferencia entre los dispositivos de protección contra sobretensiones de tipo 1, 2 y 3?

{{{sourceTextContent.description}}}

Tipo 1

Los dispositivos de protección contra sobretensiones (SPD) de Tipo 1 están destinados a ser instalados entre el secundario del transformador de servicio y el lado de la línea del dispositivo de sobreintensidad del equipo de servicio, así como en el lado de la carga, incluidos los recintos de las tomas de los contadores de vatios-hora, y están destinados a ser instalados sin un dispositivo de protección contra sobreintensidades externo. Los dispositivos de tipo 1 tienen una doble clasificación para las aplicaciones de tipo 2, proporcionando las más altas clasificaciones disponibles para la instalación en la entrada de servicio.

El SPD de Tipo 1 puede descargar la corriente de rayo con una forma de onda de 10/350μs. Este, si se requiere, se instalará en el cuadro de distribución primario en el origen de la instalación eléctrica. Un SPD de tipo 1 no ofrece por sí mismo el nivel de protección requerido y debe utilizarse junto con dispositivos de tipo 2 coordinados. Una instalación con un sistema de protección contra el rayo requerirá un SPD de tipo 1.

Tipo 2

Dispositivo de protección contra sobretensiones de tipo 2-Los SPD de tipo 2 están destinados a ser instalados en el lado de la carga del dispositivo de sobreintensidad del equipo de servicio, incluidos los SPD situados en el panel de derivación.

Los SPD de tipo 2 pueden descargar una onda de corriente de 8/20μs, pueden prevenir el daño de la sobretensión transitoria en las instalaciones eléctricas y protege los equipos conectados a ella. Suele emplear la tecnología de varistores de óxido metálico (MOV). El dispositivo se instala normalmente en los cuadros de subdistribución y en el cuadro de distribución primario si no se requiere un dispositivo de tipo 1

Tipo 3

Estos SPDs tienen una baja capacidad de descarga. Por lo tanto, sólo deben instalarse como complemento del SPD de tipo 2 y en las proximidades de cargas sensibles. Los SPD de tipo 3 se caracterizan por una combinación de ondas de tensión (1,2/50 μs) y de corriente (8/20 μs).

Los SPD de tipo 3 se instalan normalmente justo antes del equipo protegido.

Terminología

Iimp - Corriente de impulso de los SPD de tipo 1 con forma de onda de 10/350 μs

In - Corriente de descarga normal de los SPD de tipo 2 con forma de onda de 8/20 μs

Imax- Corriente de descarga máxima de los SPD de tipo 2 con forma de onda de 8/20 μs

Up - La tensión residual que se mide a través del terminal del SPD cuando se aplica In

Uc - La tensión máxima que puede aplicarse de forma continua al SPD sin dañarlo

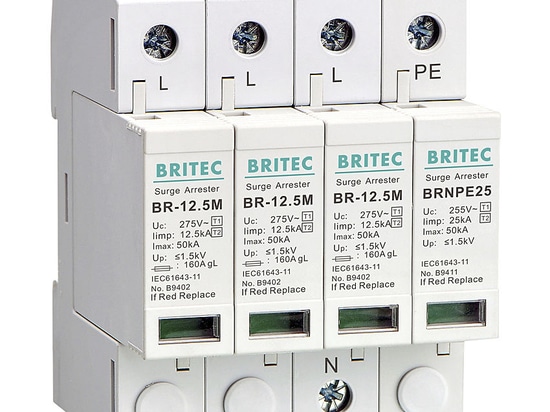

Britec Electric ofrece una gama completa de dispositivos de protección contra sobretensiones, incluyendo los SPD de Tipo 1, Tipo 1+2, Tipo 2 y Tipo 3.
