Resumen del dispositivo de protección contra sobretensiones

{{{sourceTextContent.subTitle}}}

Resumen del dispositivo de protección contra sobretensiones

{{{sourceTextContent.description}}}

Riesgos de sobrecarga eléctrica

Las descargas de rayos pueden contener corrientes de 200.000 A que, si caen en las líneas de transmisión de energía o cerca de ellas, generarían un transitorio de tensión importante. Este transitorio de tensión podría causar daños importantes en los equipos electrónicos, tanto domésticos como comerciales.

Estos transitorios pueden causar daños que van desde el envejecimiento prematuro de los equipos, fallos lógicos y tiempos de inactividad, hasta la destrucción completa de los equipos de toda la instalación eléctrica. Productos como las pantallas LCD, los servidores de datos y los equipos industriales como los PLC son fundamentales para la actividad empresarial. Proteger estos equipos puede ser ahora una necesidad.

Los dispositivos de protección contra sobretensiones (SPD) ayudan a proteger los valiosos equipos eléctricos y electrónicos contra los transitorios, originados por los rayos y también por las fuentes de conmutación.

La gama de soluciones SPD de BRITEC puede ofrecer protección para evitar daños en estos equipos sensibles desviando las dañinas sobretensiones transitorias. En la mayoría de los casos, esto eliminará las averías de los equipos y reducirá el tiempo de inactividad.

Terminología y criterios de selección

Los dispositivos de protección contra sobretensiones se clasifican según su norma en diferentes tipos:

- Tipo 1 - SPD que puede descargar una corriente parcial de rayo con una forma de onda típica de 10/350 μs. Suele emplear la tecnología de vía de chispas.

- Tipo 2 - SPD que puede evitar la propagación de la sobretensión en las instalaciones eléctricas y protege los equipos conectados a ella. Suele emplear la tecnología de varistores de óxido metálico (MOV) y se caracteriza por una onda de corriente de 8/20 μs.

- Tipo 3 - Estos SPD tienen una baja capacidad de descarga. Por lo tanto, sólo deben instalarse como complemento del SPD de tipo 2 y en las proximidades de cargas sensibles. Los SPD de tipo 3 se caracterizan por una combinación de ondas de tensión (1,2/50 μs) y de corriente (8/20 μs).

Iimp - Corriente de impulso de 10/350 μs de forma de onda asociada al SPD de tipo 1.

In - Corriente de sobretensión de forma de onda de 8/20 μs asociada al SPD de tipo 2.

Up - La tensión residual que se mide a través del terminal del SPD cuando se aplica In.

Uc - La tensión máxima que puede aplicarse de forma continua al SPD sin que éste conduzca.

Selección de dispositivos adecuados

Los dispositivos de protección contra el rayo del tipo 1 se denominan a menudo dispositivos de protección contra la conexión equipotencial y se instalan en el origen. Un sistema de protección contra el rayo que emplee únicamente estos dispositivos no ofrece una protección eficaz contra el fallo de los sistemas eléctricos y electrónicos sensibles. Para conseguirlo, habrá que emplear dispositivos coordinados adicionales.

Un SPD de tipo 1 se utiliza en el origen de la instalación, un SPD de tipo 2 se utiliza en los cuadros de distribución y un SPD de tipo 3 se utiliza cerca de los equipos terminales.

La protección contra sobretensiones debe seleccionarse de forma que su nivel de protección de tensión (Up) sea inferior a la capacidad de resistencia a los impulsos del equipo que se va a proteger. Para una instalación de 230/400V se sugiere que el valor no supere los 2,5kV

Conexión

Para obtener la máxima protección del SPD, los conductores de conexión deben ser lo más cortos posible. Esto es para minimizar cualquier caída de tensión adicional en los cables de conexión.

Los conductores de conexión del SPD deberán tener una sección transversal de cobre no inferior a 4 mm2 y la longitud total de los cables de conexión (a+b) no deberá exceder preferentemente de 0,5 m, pero en ningún caso de 1 m.

Si la distancia entre el SPD y el equipo sensible a proteger es superior a 10m, las oscilaciones podrían provocar la aparición de valores de tensión más elevados en el equipo. Debe considerarse la posibilidad de instalar dispositivos de protección contra sobretensiones coordinados adicionales más cerca del equipo.

La protección contra los cortocircuitos de los SPD suele ser proporcionada por un dispositivo de protección de sobrecorriente, como un fusible o un disyuntor. Por supuesto, este dispositivo debe permitir el flujo de la corriente de sobretensión a través del dispositivo sin funcionar.

Inspección y pruebas

Durante la verificación inicial o como parte de una inspección y prueba periódica, el SPD debe ser inspeccionado para garantizar su funcionamiento.

Normalmente hay algún tipo de indicación visual en el SPD que indica que el dispositivo sigue funcionando. Esto puede ser indicado por una ventana de indicación visual VERDE. Si esta ventana indica el color ROJO, es una indicación de que el dispositivo ha llegado al "fin de su vida útil" y debe ser sustituido. En algunos productos, esto implicará la sustitución del dispositivo, pero en muchos de los productos de la gama, esto puede llevarse a cabo simplemente sustituyendo el cartucho extraíble.

Guía de selección rápida de SPD

La siguiente es una guía de selección rápida que puede ayudar a elegir si los SPD son necesarios y el tipo correcto de dispositivo

- ¿Tiene la instalación un sistema de protección contra el rayo?

- ¿Está la instalación junto a alguna estructura alta, árboles altos o cerca de la cima de una colina en una zona propensa a los rayos?

- ¿Contiene la instalación equipos que requieren una mayor fiabilidad frente a la sobretensión?

Si la respuesta a las dos primeras preguntas es SÍ, se recomienda instalar un dispositivo de tipo 1+2. Esto proporcionará protección contra las sobretensiones causadas por la caída directa de rayos y proporcionará protección contra las sobretensiones transitorias causadas por la caída indirecta de rayos o por eventos de conmutación.

Si la respuesta a la tercera pregunta es SÍ, se recomienda instalar dispositivos de tipo 2 para proteger contra las sobretensiones transitorias causadas por rayos indirectos o por eventos de conmutación.

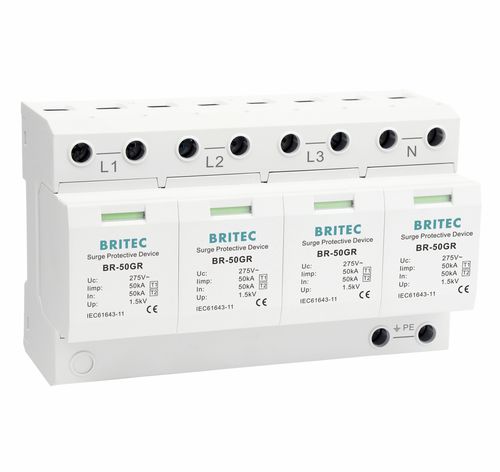

Ventajas del uso de los SPD de BRITEC

Configuración del producto:

- Desconexión térmica y dinámica

- Aumenta la vida útil de los equipos (al proporcionar energía limpia)

- Dispositivos montados en DIN

- Lengüetas extraíbles en los cartuchos reemplazables para dar al contratista la opción de permitir al consumidor reemplazar el cartucho

- IP20

- No desconecta la instalación del suministro cuando se produce una sobretensión transitoria

- Cumple con la norma EN61643-11，EN61643-31，EN61643-21
