Presentamos un transceptor de radio DSSS compacto de 2,4 GHz diseñado para telemetría y telecontrol industriales

{{{sourceTextContent.subTitle}}}

Módulo transceptor de radio de banda estrecha

{{{sourceTextContent.description}}}

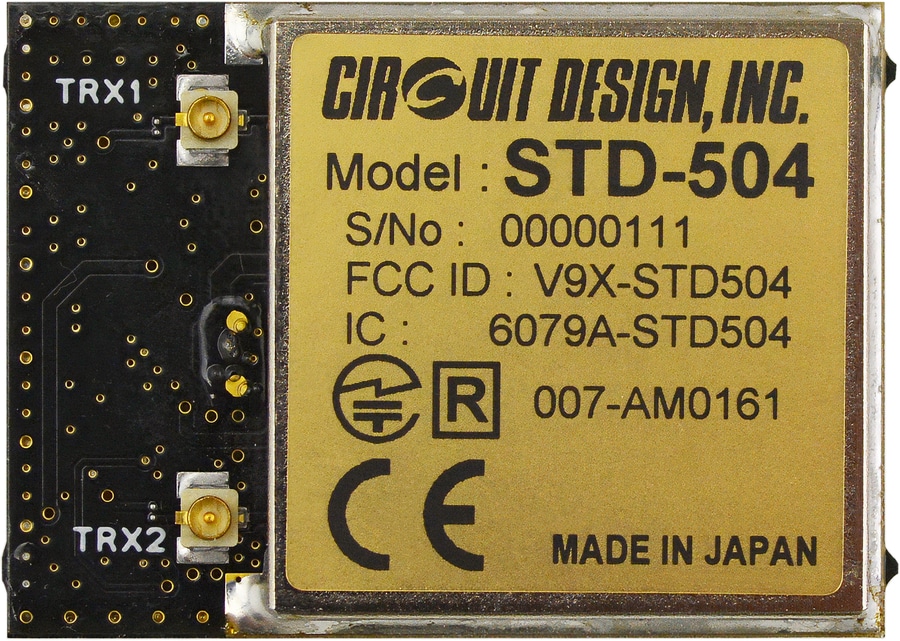

El STD-504 es un transceptor de radio DSSS compacto de 2,4 GHz diseñado para telemetría y telecontrol industriales. Incorpora un receptor de diversidad verdadera y diversidad de transmisores para mantener enlaces fiables en entornos congestionados de 2,4 GHz. El módulo admite funcionamiento con bajo consumo y con batería, proporciona una interfaz de datos de RF transparente para los protocolos de usuario y es configurable a través de una interfaz de comandos UART. Certificaciones
Cumple con las normas EN 300 328, FCC Parte 15.247 de EE. UU., ISED RSS-210 de Canadá y ARIB STD-T66 de Japón, lo que permite su despliegue a nivel mundial.

Características
Certificaciones de conformidad CE, FCC, ISED y ARIB
Modulación de espectro ensanchado por secuencia directa (DSSS)
Opción de cambio de canal controlada mediante el pin CHC
Receptor de diversidad verdadera (dos circuitos receptores integrados)
Diversidad de transmisores
Configuración del módulo mediante comandos UART específicos
Interfaz transparente de comunicación de datos por RF (DO/DI/CLK)
Funcionamiento de bajo consumo adecuado para uso con batería; 75 canales
Alcance de comunicación en línea de visión: 300 m
Sensor de temperatura integrado

Aplicaciones
Telecontrol industrial
Sistemas de telemetría

Especificaciones (resumen)
Norma aplicable: EN 300 328; FCC parte 15.247; ARIB STD-T66; ISED RSS-210
Método de comunicación: Simplex
Método de transmisión: Espectro ensanchado por secuencia directa
Tipo de emisión: F1D (FSK)
Frecuencia: de 2402,5 a 2476,5 MHz
Espaciado entre canales: 1 MHz
Velocidad de transmisión de datos (RF): 19,2 kbps
Velocidad de chip: 288 kcps
Conectores de RF: MHF x 2
Código de dispersión: 15 chips (secuencia M: 111101010001100)
Rango de temperatura de funcionamiento: de -30 a +70 °C (sin condensación de rocío)
Tensión de alimentación: de 3,3 a 5,0 V CC (máximo absoluto: 5,5 V)
Corriente de alimentación: TX 55 mA (típica); RX 60 mA (típica)
Dimensiones: 40 x 29 x 5,5 mm
Peso: 10 g
Potencia de salida de RF: < 10 mW (e.i.r.p.)
Entrada de datos TX: Digital L = GND, H = Vref
Nivel de entrada de RF (RX): < -13 dBm
Sensibilidad del receptor: -93 dBm (19,2 kbps, BER 0,1 %)
Puertos de interfaz de datos de RF: DO / DI / CLK (velocidad de transmisión de datos 19,2 kbps; sincronización: CLK)
Puertos de interfaz de comandos: TXD / RXD (comunicación UART, formato RS232C; asíncrona)
Velocidades de transmisión UART admitidas: 19,2 k / 38,4 k / 57,6 kbps
Control de flujo: Ninguno
Otros parámetros UART: Longitud de datos: 8 bits; Paridad: Ninguna; Bits de parada: 2
