Sistema integrado de vigilancia del riesgo de desprendimiento de tierras en Zhejiang Lishui (ComNav)

{{{sourceTextContent.subTitle}}}

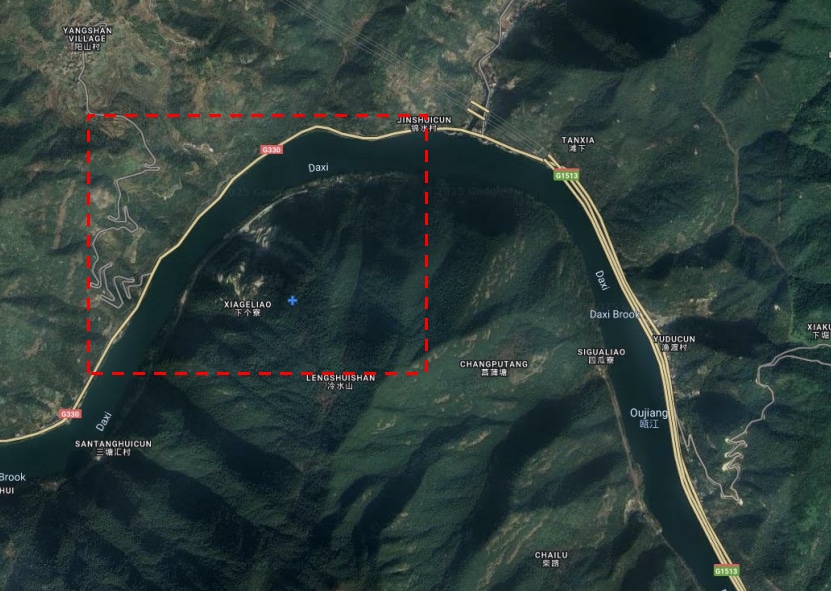

La zona de Xia Ge Liao, en el pueblo de Jinshui, ha sido identificada como zona de riesgo de corrimiento de tierras.

{{{sourceTextContent.description}}}

Las fuertes y continuas precipitaciones han aumentado la saturación del suelo y el peso de la ladera, al tiempo que han reducido la resistencia al cizallamiento del suelo y la roca, lo que ha provocado una disminución de la estabilidad de la ladera y peligros potenciales como corrimientos de tierras y derrumbes. El proyecto pretende realizar una evaluación científica y un seguimiento de los riesgos de catástrofes geológicas en la zona para garantizar la seguridad de los residentes y las propiedades locales.

Desafío del proyecto
Supervisar el riesgo de corrimientos de tierras en zonas con suelos inestables y lluvias torrenciales frecuentes.
Garantizar una vigilancia continua y fiable de múltiples puntos de catástrofe en terrenos complejos.
Recopilar datos en tiempo real y transmitir información de alerta temprana en condiciones ambientales adversas.

Información del cliente
Cliente: Instituto de Vigilancia Geológica del Medio Ambiente de China (CGEM)
Página web oficial: www.cgem.org.cn

Calendario del proyecto
Noviembre de 2024 (prueba de campo finalizada)

Ubicación del proyecto
Pueblo de Jinshui, ciudad de Lishui, provincia de Zhejiang, China

Equipo utilizado
Receptores GNSS (A300, A500)
Radar de pendiente MS-SAR1000
Medidor de grietas
Inclinómetro
Pluviómetros de cubo basculante
Instrumentos de control de la humedad del suelo
Avisadores acústicos y luminosos inteligentes
Plataforma de diseño y supervisión de sistemas

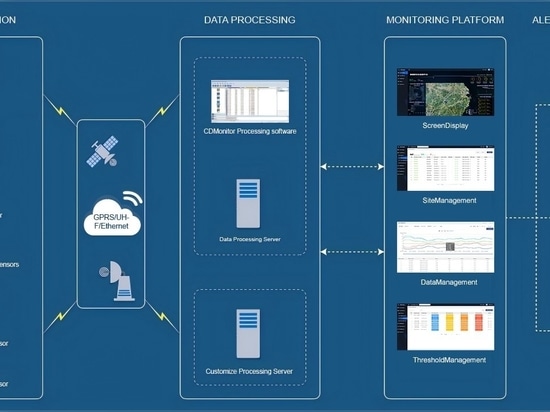

El sistema de vigilancia de corrimientos de tierras de Xia Ge Liao, pueblo de Jinshui, ciudad de Lishui, consta de tres componentes principales: sistemas de sensores de puntos de vigilancia, un centro de control y una plataforma automatizada de vigilancia y alerta temprana. Juntos, forman un bucle completo que va desde la recogida y el procesamiento de datos hasta la emisión de alertas, garantizando la vigilancia en tiempo real y en cualquier condición meteorológica de los riesgos de desprendimiento de tierras. El sistema adopta una solución de monitorización de fusión multifuente que combina receptores GNSS, radar de taludes y múltiples sensores ambientales, lo que permite una adquisición de datos continua y de alta precisión.

Sistema de sensores de puntos de control
El sistema de sensores del punto de control de Xia Ge Liao, en el pueblo de Jinshui, ciudad de Lishui, consta de varios sensores de alta precisión que permiten controlar la estabilidad de los taludes en cualquier condición meteorológica. Los receptores GNSS A300 y A500, combinados con el radar de taludes MS-SAR1000 y los medidores de grietas, pueden obtener datos de monitorización 3D Cielo-Tierra-Suelo en tiempo real desde los puntos de monitorización, lo que permite analizar el desplazamiento dinámico de los taludes y las tendencias de deformación a largo plazo.

✔ Los pluviómetros de cubo basculante registran las precipitaciones en tiempo real, proporcionando datos hidrológicos para la evaluación del riesgo de deslizamiento. Estos pluviómetros controlan la intensidad y la distribución de las precipitaciones, lo que permite predecir mejor los posibles fallos de los taludes debidos a la infiltración de agua.

los instrumentos de control de la humedad del suelo miden el contenido de agua y la temperatura a distintas profundidades del suelo. Estos datos en tiempo real son cruciales para evaluar la estabilidad de los taludes, ya que ayudan a comprender cómo afectan las variaciones de humedad al comportamiento del suelo a distintas profundidades, lo que permite realizar evaluaciones de riesgo más precisas.

los inclinómetros registran la inclinación de los taludes en tiempo real y detectan cualquier deformación anormal. Estos dispositivos son esenciales para identificar los primeros signos de inestabilidad, ofreciendo datos valiosos para evaluar el riesgo de deslizamiento.

✔ Los dispositivos de alarma sonora y luminosa están conectados con los sensores para emitir alertas inmediatas in situ. En caso de lecturas anormales, estas alarmas garantizan que el personal reciba notificaciones rápidas, mejorando las medidas de seguridad sobre el terreno.

Mediante la fusión de datos de múltiples fuentes, el sistema permite la supervisión automatizada en tiempo real de parámetros críticos como el desplazamiento de taludes, la humedad del suelo y las precipitaciones. Esta integración proporciona una base completa y sólida para la evaluación continua de riesgos y la toma de decisiones en la gestión de deslizamientos de tierra.

Plataforma automatizada de vigilancia y alerta temprana

La plataforma automatizada de vigilancia y alerta temprana es el núcleo del sistema y proporciona gestión de la información, visualización de datos y análisis inteligente. La plataforma recibe datos de receptores GNSS, radares de taludes y otros sensores en tiempo real, y los almacena, analiza y procesa en línea. Los datos de vigilancia se comparan automáticamente con umbrales preestablecidos para determinar los niveles de alerta. Cuando se superan los umbrales, la plataforma activa alertas automáticas, incluidas alarmas sonoras y luminosas y notificaciones remotas al personal pertinente. Los usuarios pueden acceder de forma remota a mapas en tiempo real, al estado del proyecto y a datos históricos, lo que permite una gestión colaborativa multiusuario. La plataforma también genera informes de vigilancia, que resumen el estado operativo de todos los puntos de vigilancia y los registros de alertas, apoyando la toma de decisiones en materia de prevención de catástrofes y gestión de riesgos.

Transmisión y comunicación de datos

El sistema utiliza múltiples métodos de comunicación inalámbrica, incluidos 4G, NB-IoT y LoRa, para transmitir datos de monitoreo al servidor del centro de control en tiempo real, lo que garantiza un flujo de información continuo y confiable. Esta transmisión de datos estable permite la monitorización en todo tipo de condiciones meteorológicas y una respuesta rápida en condiciones desatendidas, lo que hace que la gestión del riesgo de deslizamiento sea más eficiente y científica.

Red de vigilancia
La red de vigilancia se organiza en torno a las zonas propensas a los corrimientos de tierras, con puntos de vigilancia clave que incluyen estaciones base GNSS y sensores medioambientales. Estos puntos rastrean el desplazamiento y la estabilidad de los taludes en tiempo real, transmitiendo los datos a un servidor central para su gestión centralizada y análisis unificado.

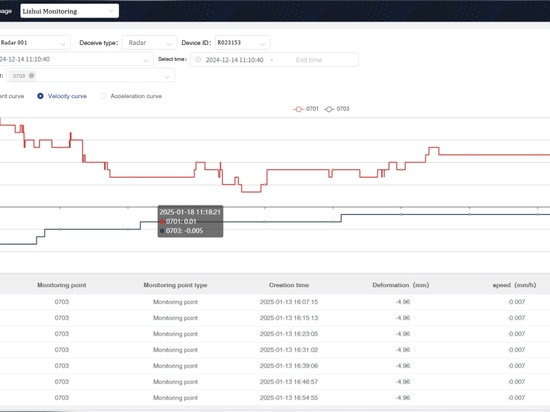

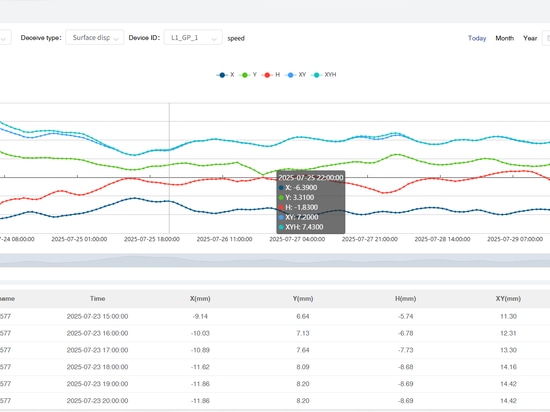

Datos de deformación
Los datos de deformación recogidos por los receptores GNSS, el radar de taludes y otros sensores se muestran en tiempo real en la plataforma de supervisión, mostrando los cambios en la estabilidad de los taludes. El sistema puede generar automáticamente alertas cuando se superan los umbrales, lo que permite al personal pertinente tomar medidas de intervención rápidas y reducir los riesgos potenciales.

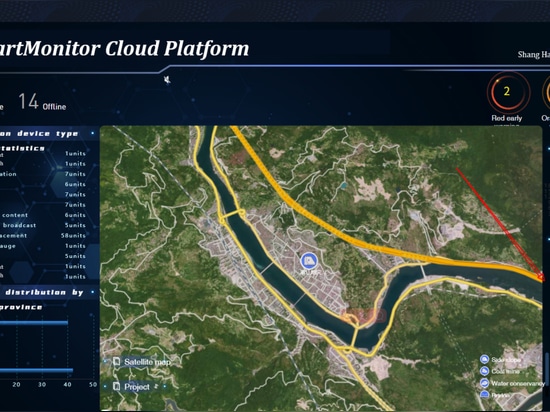

Visualización de la plataforma en la nube

La plataforma en la nube COMNAV SmartMonitor puede visualizar la distribución en tiempo real de los proyectos cartográficos y la información de alerta en tiempo real, soportando la gestión de proyectos, la gestión de dispositivos, la gestión de datos, así como la gestión de umbrales de alerta y la exportación de informes.

Permite a los usuarios acceder a información exhaustiva de los proyectos, permitiéndoles seleccionar un proyecto específico y ver sus datos detallados. También proporciona detalles precisos de la ubicación de cada emplazamiento dentro del proyecto, incluida la latitud, longitud, elevación, estado en línea y hora de la última actualización. Los usuarios pueden analizar los datos y ver gráficos lineales clasificados por tipo de dispositivo y hora, con la opción de alternar entre diferentes categorías de supervisión para ver varios tipos de datos e imágenes. El sistema admite la visualización de uno, varios o todos los tipos de datos, y ofrece la posibilidad de exportar tanto los datos de monitorización como las imágenes. Además, facilita la gestión de umbrales de alerta, la asignación de personal responsable, la visualización de resúmenes de proyectos y la exportación de informes detallados.

Resumen del proyecto
El proyecto de vigilancia de corrimientos de tierras de Lishui, ejecutado por ComNav Technology, proporciona una solución fiable de vigilancia en tiempo real y alerta temprana de riesgos de corrimientos de tierras. Mediante la combinación de receptores GNSS, radares de pendiente y diversos sensores ambientales, el sistema mejora la capacidad de predecir y prevenir los riesgos de corrimiento de tierras, garantizando la seguridad de las comunidades e infraestructuras locales. El sistema es compatible con cualquier condición meteorológica y funciona sin tripulación, manteniendo la estabilidad en condiciones climáticas extremas como tifones, lluvias torrenciales y niebla densa, lo que supone un gran apoyo para la respuesta rápida y la vigilancia de taludes en tiempo real.

Además de Lishui, ComNav también ha contribuido a diversos proyectos de vigilancia en varias regiones de China, como Chongqing, Wuhan y Shandong. Estos proyectos, con sus singulares condiciones medioambientales y geológicas, demuestran la versatilidad de la tecnología de ComNav para abordar diferentes necesidades de monitorización. Nuestros receptores GNSS, radares de pendiente y sensores medioambientales siguen desempeñando un papel crucial en el apoyo a la seguridad y resistencia de las comunidades locales.
