Tecnología de cámara de vapor

{{{sourceTextContent.subTitle}}}

Disipador de calor

{{{sourceTextContent.description}}}

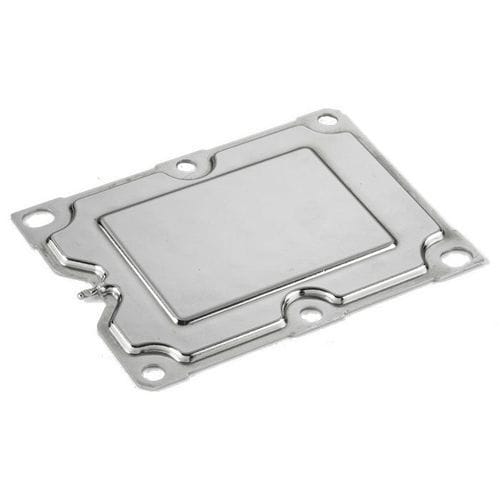

Una Cámara de Vapor es un tubo de calor de la cepilladora que consta de:

un evaporador (que entra en contacto con la zona de aporte de calor)
una cámara de vapor sellada que contiene un fluido de trabajo (véase más adelante) que transfiere calor del evaporador al condensador
un condensador donde el calor transferido se enfría en las superficies del condensador

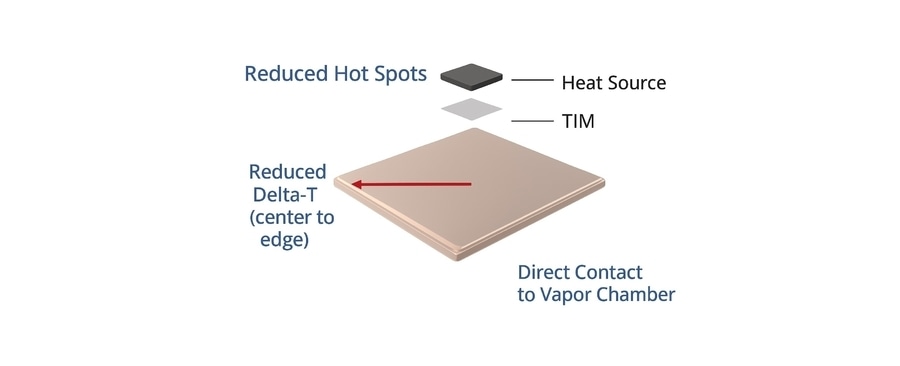

Disipación bidimensional del calor.

Las cámaras de vapor se confunden a menudo con los heatpipes, y aunque comparten algunas similitudes, son bastante diferentes. Los tubos de calor conducen el calor a distancia de un extremo a otro en una estructura lineal, mientras que las cámaras de vapor distribuyen uniformemente el calor disipado.


Tabla comparativa: Cámara de Vapor vs Tubo de Calor
Cámara de vapor Tubo de calor
Aplicación Disipa el calor directamente en el dispositivo a refrigerar Desplaza la disipación de calor a otra parte del sistema
Factor de forma Placas estampadas superior e inferior que pueden adoptar la forma de los componentes electrónicos a refrigerar Tubo conductor de pequeño diámetro (de 3 mm a 10 mm)
Formas Formas complejas debido al proceso de estampado Redondas, aplanadas o formadas en cualquier dirección.
Tamaño pequeño (de 1 mm a 5 mm de grosor). Se puede conformar al tamaño de los componentes electrónicos que se van a refrigerar Tubo dieléctrico de 3 mm a 10 mm que se puede aplanar en formas ovaladas y puede tener 500 mm de longitud
Montaje en la fuente de calor Colocación directa en el sistema electrónico que se va a refrigerar a través de orificios pasantes para la fijación La mayoría de las veces, contacto indirecto a menos que la placa de interfaz se aplane al perfil del dispositivo que se va a refrigerar.
Fuente de Calor Contacto directo con la fuente de calor, presión de montaje hasta 90psi Una placa base hace contacto con la fuente de calor pero el disipador puede ser posicionado remotamente ( >150mm) de la fuente de calor conectado por el tubo de calor.
Qmax T(Espesor)=5mm > 400W, T=3mm > 200W, t=1mm > 60W ∅5 > 20W, ∅6 > 40W, ∅8 >60W
Coste
