Explicación de la cámara anecoica: tipos, normas de diseño y cómo realizar pruebas sin ella

{{{sourceTextContent.subTitle}}}

Una guía práctica sobre cámaras anecoicas, normas clave, factores de diseño y métodos alternativos de ensayo acústico.

{{{sourceTextContent.description}}}

Una cámara anecoica es una sala diseñada para absorber los reflejos del sonido y crear un entorno acústico controlado. Sus paredes, techo y, en el caso de una cámara anecoica completa, el suelo están recubiertos de absorbedores en forma de cuña que impiden que las ondas sonoras reboten de nuevo en el interior de la sala.
Esto recrea condiciones de campo libre, similares a las de medir una fuente sonora al aire libre sin superficies reflectantes cercanas. Para mediciones acústicas como la potencia sonora, la directividad y la respuesta en frecuencia, este tipo de entorno controlado ayuda a obtener resultados repetibles y conformes con las normas. Sin él, los reflejos de la sala pueden afectar a la medición y hacer que los resultados dependan más de la sala que del producto sometido a ensayo.

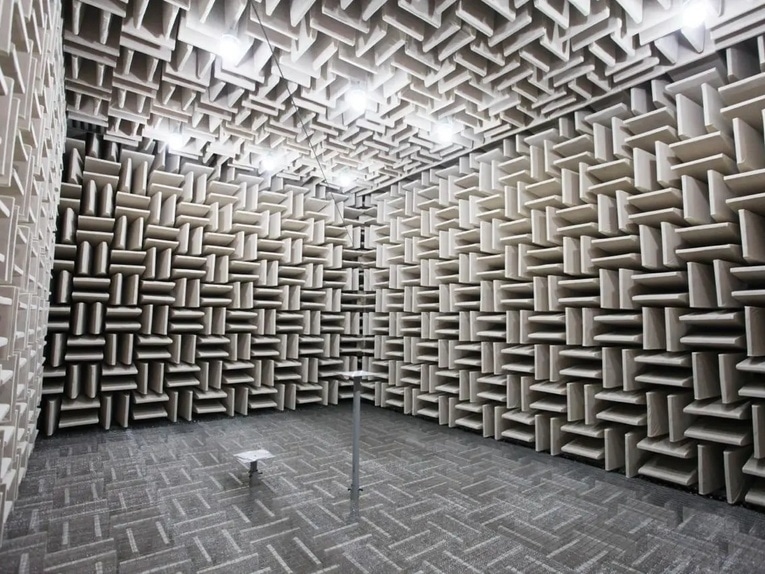

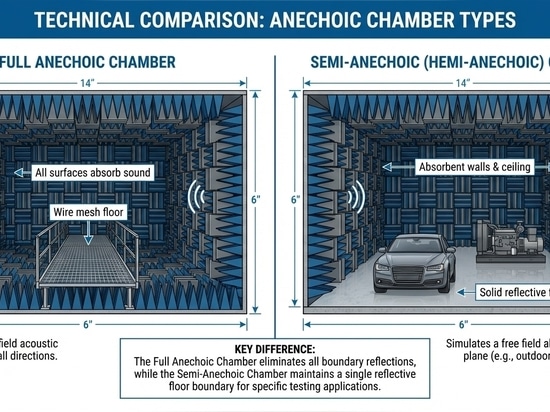

Cámaras totalmente anecoicas frente a semianecoicas
Superficies absorbentes: Cámara totalmente anecoica: las seis superficies son absorbentes, incluidas las paredes, el techo y el suelo. Cámara semianecoica: cinco superficies son absorbentes, incluidas las paredes y el techo, mientras que el suelo sigue siendo reflectante.
Suelo: Cámara anecoica total: malla metálica o rejilla metálica perforada suspendida sobre los absorbedores. Cámara semi-anecoica: suelo sólido de hormigón o acero, capaz de soportar cargas.
Condiciones acústicas: Cámara anecoica total: condiciones de campo libre sin reflexiones procedentes de ninguna dirección. Cámara semi-anecoica: condiciones de campo libre sobre un plano reflectante.
Capacidad de carga: Cámara anecoica completa: capacidad de carga limitada, ya que no se puede colocar maquinaria pesada directamente sobre el suelo suspendido. Cámara semi-anecoica: apta para vehículos, maquinaria y equipos industriales.
Normas de referencia: Cámara anecoica total: se utiliza habitualmente para la medición de precisión de la potencia acústica según la norma ISO 3745. Cámara semi-anecoica: se utiliza habitualmente para la medición de ingeniería de la potencia acústica según la norma ISO 3744 y, en algunos casos, según la norma ISO 3745.
Aplicaciones típicas: Cámara anecoica completa: calibración de micrófonos, caracterización de altavoces e investigación auditiva. Cámara semi-anecoica: NVH (ruido, vibraciones y dureza) en el sector de la automoción, ensayos de ruido de productos y ensayos de maquinaria industrial.
Coste: Cámara anecoica completa: mayor coste, ya que el tratamiento del suelo añade complejidad. Cámara semi-anecoica: coste menor, ya que el suelo no requiere tratamiento absorbente.
En los ensayos acústicos industriales, las cámaras semi-anecoicas son más habituales, ya que muchos objetos de ensayo, como automóviles, electrodomésticos, compresores y herramientas eléctricas, son demasiado pesados para un suelo suspendido de malla metálica.

Normas que pueden requerir una cámara anecoica
ISO 3745: Medición de precisión de la potencia acústica. Se trata de una norma clave para la determinación de la potencia acústica. Requiere una cámara anecoica completa o semi-anecoica que cumpla con estrictos límites de desviación en campo libre en todo el rango de frecuencias requerido. La cámara debe demostrar que la ley del inverso del cuadrado se mantiene dentro de la tolerancia especificada en las posiciones de medición.
Frecuencia de corte típica: el límite de baja frecuencia utilizable suele situarse entre 80 y 200 Hz, dependiendo del tamaño de la cámara y de la profundidad de la cuña. Por debajo de la frecuencia de corte, la cámara ya no se comporta como un campo libre adecuado.
ISO 3744: Medición de la potencia acústica en ingeniería. Esta norma es menos estricta que la ISO 3745, pero sigue exigiendo un entorno hemi-anecoico adecuado. Permite realizar correcciones ambientales cuando la sala no es perfectamente anecoica, lo que la hace práctica para celdas de ensayo en plantas de producción y otros espacios que se aproximan a las condiciones de campo libre.
ISO 26101: Calificación de entornos de campo libre. Esta norma define cómo verificar si una sala cumple los requisitos de campo libre. Se utiliza para calificar una cámara anecoica o hemi-anecoica y confirmar que su rendimiento acústico se ajusta al especificado.
Otras normas relacionadas: ECMA-74 para la medición del ruido de equipos informáticos; ANSI S12.55 y ANSI S12.56 como equivalentes norteamericanos de las normas ISO 3744 e ISO 3745; y las normas ISO 11201 a ISO 11205 para los métodos de determinación del nivel de presión acústica, algunos de los cuales requieren condiciones de campo libre.

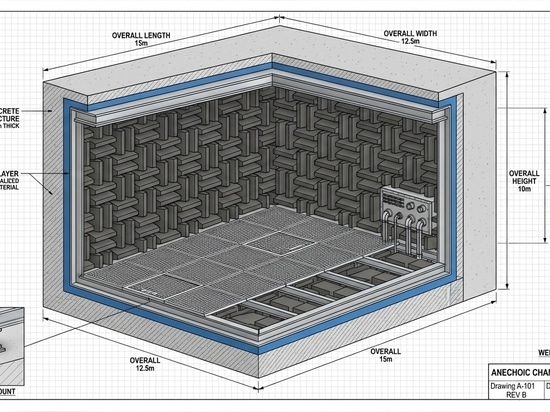

Consideraciones clave de diseño
Tamaño de la cámara y volumen útil: El tamaño físico de la cámara influye en la frecuencia útil más baja. Como regla general, la cámara debe ser lo suficientemente grande como para que la distancia entre la fuente sonora y cada micrófono de medición sea, como mínimo, una longitud de onda a la frecuencia más baja de interés.
Ejemplo: Para una frecuencia de corte de 100 Hz, la distancia entre la fuente y el micrófono es de aproximadamente 3,4 metros. Esto significa que las dimensiones internas de una cámara hemi-anecoica, sin contar las cuñas, podrían tener que ser de entre 7 y 8 metros por lado.
Absorbentes en forma de cuña: La profundidad de las cuñas absorbentes determina el rendimiento en bajas frecuencias. Las cuñas más profundas absorben frecuencias más bajas.
Profundidad de las cuñas: 200 mm corresponden a una frecuencia de corte aproximada en las bajas frecuencias de 500 Hz. 500 mm corresponden a unos 200 Hz. 1000 mm corresponden a unos 80 a 100 Hz.
Materiales de las cuñas: Entre los materiales habituales se encuentran la espuma de melamina y la fibra de vidrio. La espuma de melamina es ligera e ignífuga, mientras que la fibra de vidrio puede proporcionar una mayor absorción de bajas frecuencias, pero es más pesada.
Ruido de fondo: Una cámara anecoica también debe estar aislada del ruido externo. El nivel de ruido ambiental en el interior de la cámara debe estar al menos 6 dB, y preferiblemente 15 dB, por debajo del nivel de presión acústica generado por el objeto de ensayo en las posiciones de medición.
Construcción con aislamiento acústico: Esto suele requerir múltiples capas de materiales de construcción pesados, como hormigón y acero, además de un montaje con aislamiento antivibratorio para reducir la transmisión del ruido transmitido por la estructura.
Aislamiento antivibratorio: Para los ensayos de NVH, especialmente en aplicaciones de automoción, el suelo puede necesitar cimientos con aislamiento antivibratorio o sistemas de montaje con amortiguadores neumáticos. Esto evita que las vibraciones del simulador de carretera o del dinamómetro afecten al entorno de medición acústica.

Ensayos sin una cámara anecoica completa
Una instalación anecoica construida expresamente para este fin puede suponer una inversión considerable, por lo que no todas las organizaciones pueden permitirse una cámara completa. Dependiendo del producto y del objetivo de la medición, pueden utilizarse varias alternativas prácticas.
Método de intensidad sonora: Los ensayos de intensidad sonora, descritos en la norma ISO 9614, son menos sensibles a los reflejos de la sala, ya que la intensidad es una magnitud vectorial. Permite distinguir el sonido emitido por la fuente del sonido reflejado procedente de las superficies circundantes. Esto hace posible realizar ensayos de potencia acústica en salas normales sin un tratamiento anecoico completo. La contrapartida es que requiere sondas de intensidad especializadas y procedimientos más complejos.
Cajas de ensayo acústico: Para productos pequeños, como dispositivos electrónicos, componentes y transductores, una caja de ensayo acústico de tamaño de sobremesa puede proporcionar un entorno controlado y de bajo ruido dentro de un rango de frecuencias definido. Es mucho más compacta y rentable que una cámara completa y puede utilizarse directamente en una línea de producción.

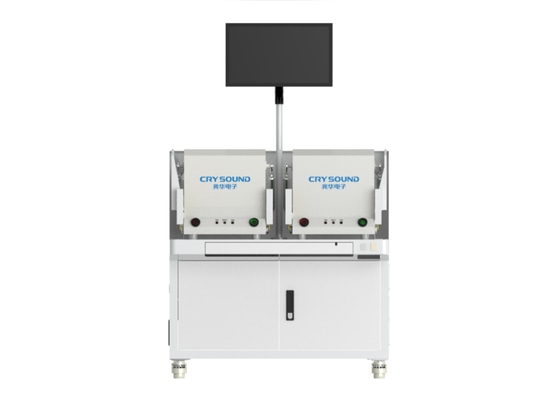

Opciones de cámaras de ensayo acústico CRYSOUND: La cámara de ensayo acústico neumática CRY723 es una caja de ensayo compacta de tipo concha adecuada para smartphones y dispositivos wearables inalámbricos. La cámara de ensayo acústico neumática CRY725 está diseñada para dispositivos inalámbricos de mayor tamaño, como ordenadores portátiles y walkie-talkies. La cámara de pruebas acústicas neumática CRY7865 proporciona tanto aislamiento acústico como blindaje de RF para pruebas de audio y ruido en la línea de producción de dispositivos electrónicos inalámbricos. La cámara ultrasilenciosa CRY7412 utiliza un diseño de doble carcasa para probar sonidos muy bajos en entornos ruidosos.
Ventaja para la línea de producción: estas cámaras de ensayo acústico admiten funcionamiento neumático, lo que permite una carga rápida y repetible de los dispositivos sometidos a ensayo. Son alternativas prácticas cuando no es necesaria una cámara anecoica completa para la aplicación.
Matrices acústicas portátiles: las cámaras de imagen acústica pueden identificar y localizar fuentes de ruido en fábricas, líneas de producción y entornos de campo sin necesidad de tratamiento anecoico. No sustituyen a la medición de la potencia acústica conforme a las normas, pero resultan muy útiles para un diagnóstico rápido de las fuentes de ruido.
Cámara acústica SonoCam Pi de la serie CRY8500: esta cámara de imágenes acústicas portátil ofrece visualización en tiempo real de la fuente de sonido y es adecuada para ingenieros de I+D que trabajan en la identificación de fuentes de ruido en el ámbito del NVH (ruido, vibraciones y dureza) de la automoción, equipos industriales y electrónica de consumo.
Medición de potencia acústica in situ: La norma ISO 3744 permite aplicar factores de corrección ambiental para tener en cuenta las reflexiones de la sala. Si la corrección es pequeña, a menudo inferior a unos 2 dB, la medición de la potencia acústica puede realizarse en un espacio industrial razonablemente silencioso sin necesidad de una cámara dedicada.
SonoDAQ Pro y OpenTest: El sistema de adquisición de datos SonoDAQ Pro, combinado con el software OpenTest, permite realizar cálculos automatizados de la potencia acústica con correcciones ambientales, lo que ayuda a los usuarios a llevar a cabo mediciones basadas en normas sin necesidad de una cámara anecoica específica.

Preguntas frecuentes
¿Cuánto cuesta una cámara anecoica? El coste depende del tamaño de la cámara, los requisitos de rendimiento y la frecuencia de corte. Una pequeña sala hemi-anecoica para ensayos de componentes puede costar entre 100 000 y 300 000 dólares estadounidenses, mientras que una gran cámara de grado automovilístico puede superar los 2 millones de dólares estadounidenses. Para productos más pequeños, las cajas de ensayo acústico pueden proporcionar un aislamiento útil a un coste mucho menor.
¿Cuál es la diferencia entre una cámara anecoica y una sala insonorizada? Una sala insonorizada impide que entre el ruido externo, pero no absorbe necesariamente las reflexiones internas. Una cámara anecoica bloquea el ruido exterior y absorbe las reflexiones internas, creando un entorno de campo libre para la medición acústica de precisión.
¿Se pueden realizar ensayos acústicos sin una cámara anecoica? Sí. Dependiendo de la aplicación, existen alternativas como las cajas de ensayo acústico para productos pequeños, los métodos de intensidad sonora según la norma ISO 9614, las cámaras de imagen acústica portátiles como la CRY8500 SonoCam Pi y las mediciones in situ con correcciones ambientales utilizando sistemas como el SonoDAQ Pro.
¿Qué rango de frecuencias cubre una cámara anecoica? El rango utilizable depende de la profundidad de la cuña y de las dimensiones de la cámara. Muchas cámaras son eficaces desde su frecuencia de corte —a menudo entre 80 y 200 Hz— hasta los 20 kHz o más. Por debajo de la frecuencia de corte, el rendimiento de absorción ya no es suficiente.
¿Cómo se califica una cámara anecoica? La calificación de la cámara se realiza según la norma ISO 26101. Esto verifica que la presión acústica disminuya según la ley del inverso del cuadrado, normalmente 6 dB por cada duplicación de la distancia, dentro de la tolerancia requerida en las posiciones de medición.

Conclusión
Las cámaras anecoicas siguen siendo una de las soluciones más fiables para la medición acústica de precisión, pero no son la única opción. La solución adecuada depende del producto, la norma de ensayo, la precisión requerida y las condiciones de las instalaciones disponibles.
Para algunas aplicaciones, es necesaria una cámara anecoica completa o una cámara semi-anecoica. Para otras, una cámara de ensayo acústico compacta, un sistema portátil de imagen acústica, el método de intensidad sonora o el enfoque de potencia sonora in situ pueden ofrecer una vía práctica y rentable.
CRYSOUND ofrece soluciones que van desde cámaras anecoicas construidas a medida hasta cajas de ensayo acústico portátiles, cámaras de imagen acústica, sistemas de adquisición de datos y software de medición, lo que ayuda a los usuarios a obtener resultados acústicos precisos bajo diferentes restricciones de ensayo.
