Solución cúbica de soplado para ventilación de asientos de automóviles

{{{sourceTextContent.subTitle}}}

Solución de ventilación de asientos para automóviles basada en la tecnología de soplantes centrífugos

{{{sourceTextContent.description}}}

1. Necesidad del ventilador del asiento
En los modernos escenarios de conducción de automóviles, el confort térmico dentro de la cabina se gestiona principalmente a través del sistema de aire acondicionado. Sin embargo, el aire acondicionado proporciona una refrigeración general del habitáculo, con un flujo de aire distribuido principalmente en la zona superior del cuerpo, y tiene un efecto limitado en las zonas de contacto entre el cuerpo humano y el asiento. En la práctica, especialmente durante la calurosa temporada de verano, las zonas de la espalda y la cadera permanecen en estrecho contacto con el asiento durante largos periodos, lo que restringe el flujo de aire y provoca la acumulación localizada de calor y humedad.

Los materiales de los asientos contribuyen aún más al problema. Los asientos de cuero o piel sintética suelen ser poco transpirables. A altas temperaturas o en condiciones de sedestación prolongada, la disipación del calor es limitada y la evaporación del sudor es lenta, lo que da lugar a una interfaz caliente y húmeda. Incluso cuando la temperatura del habitáculo disminuye, estas zonas de contacto pueden seguir manteniendo niveles relativamente altos de temperatura y humedad.

Durante periodos prolongados de conducción o en entornos de altas temperaturas, la incomodidad persiste y tiende a intensificarse con el tiempo. Por lo tanto, se necesita un mecanismo de refrigeración capaz de actuar directamente sobre las superficies de contacto del asiento para regular eficazmente el ambiente térmico localizado.

2. Definición y principio de funcionamiento de los ventiladores de asiento
El soplador de ventilación del asiento está diseñado para la refrigeración localizada de los asientos de los automóviles, y normalmente se instala detrás de la estructura de espuma del cojín y el respaldo del asiento, generando un flujo de aire para regular el ambiente térmico en la superficie del asiento. El principio de funcionamiento se basa en mejorar la circulación del aire dentro y a través de la superficie del asiento, eliminando el calor y la humedad acumulados en la interfaz de contacto. A diferencia del aire acondicionado, que enfría todo el habitáculo, el ventilador del asiento se dirige directamente a la zona de contacto entre el asiento y el cuerpo y funciona como una solución de gestión térmica localizada.

Con un funcionamiento continuo, se forma una trayectoria de flujo de aire estable a través de la superficie del asiento, lo que ayuda a mantener unos niveles de temperatura y humedad relativamente estables en las regiones de la espalda y la cadera, lo que mejora el confort térmico durante un asiento prolongado.

3. Requisitos clave de diseño para el ventilador de asiento
Además de la función básica de refrigeración, el ventilador del asiento debe cumplir múltiples requisitos en las condiciones de funcionamiento del automóvil. El rendimiento no sólo se define por el caudal de aire, sino también por el control del ruido, la fiabilidad estructural y la adaptabilidad al entorno.

En términos de modos de flujo de aire, el ventilador de asiento se clasifica generalmente en los tipos de empuje (soplado) y tracción (succión). El modo de empuje adopta una presión positiva para forzar el flujo de aire hacia la superficie del asiento, lo que permite una reducción más rápida de la temperatura. El modo de tracción utiliza presión negativa para extraer el calor y la humedad de la zona de contacto, proporcionando un flujo de aire más uniforme y una mejor alineación con las características de confort térmico humano.

La velocidad del ventilador está directamente relacionada con el rendimiento del flujo de aire. Sin embargo, una mayor velocidad de rotación suele aumentar los niveles de ruido. Dado que el ruido en la cabina es sensible, el diseño del soplante debe equilibrar el flujo de aire, la presión y la velocidad para satisfacer los requisitos de refrigeración, manteniendo al mismo tiempo niveles de ruido aceptables y minimizando el impacto en el rendimiento NVH del vehículo.

Los entornos de automoción también imponen estrictos requisitos de fiabilidad. En comparación con los sopladores de calidad de consumo, el soplador de ventilación del asiento debe seguir los principios de diseño de calidad de automoción, incluyendo:
- Amplio rango de temperaturas: Funcionamiento estable desde aproximadamente -30 °C hasta más de 70 °C para la fluctuación de temperatura desde el caluroso verano hasta el frío invierno.
- Resistencia a las vibraciones: Capacidad para soportar vibraciones mecánicas continuas durante la conducción del vehículo.
- Adaptabilidad a la tensión: Funcionamiento estable bajo frecuentes fluctuaciones de tensión causadas por el arranque-parada del vehículo y los cambios de carga eléctrica.

El conjunto de estos factores ilustra la importancia de seleccionar un soplante fiable con una gran durabilidad y estabilidad en condiciones reales de conducción del vehículo.

4. Solución de soplador de ventilación de asientos para automoción de Cubic
Como proveedor de automoción de nivel 1 con certificado IATF 16949, Cubic, fabricante líder de sensores y analizadores de gases, ha aprovechado su madura tecnología de soplantes y ofrece soplantes centrífugos para automoción diseñados para sistemas de ventilación de asientos de automóviles y aplicaciones de flujo de aire relacionadas.

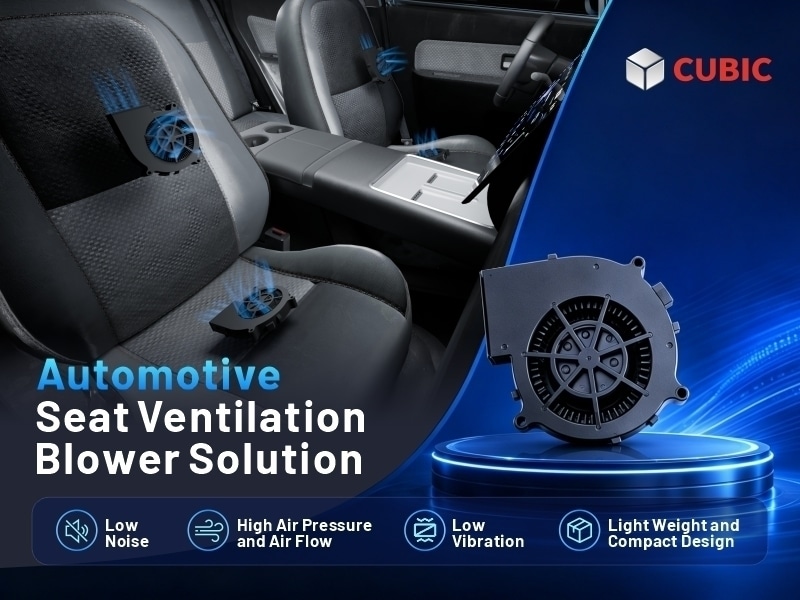

El soplante cúbico 10030 para ventilación de asientos de automóviles adopta una estructura de impulsor centrífugo para proporcionar un caudal de aire relativamente alto y una amplia cobertura de aire en un espacio de instalación limitado. Proporciona un caudal de aire máximo de aproximadamente 28,62 CFM y admite el control de velocidad PWM, lo que permite ajustar el caudal de aire en función de las diferentes condiciones de funcionamiento.

El soplador presenta un bajo nivel de vibraciones, un bajo nivel de ruido de funcionamiento y un bajo consumo de energía, e integra protección de compatibilidad electromagnética (EMC) para cumplir los requisitos de la electrónica del automóvil. Admite los modos de flujo de aire de empuje y de tracción, lo que permite un flujo de aire directo a la superficie del asiento. Las opciones de instalación flexibles permiten el montaje en el cojín o en el respaldo, y puede conectarse a conductos o estructuras de flujo de aire especializadas. El diseño del soplador de mariposa permite la entrada de aire axial y la salida de aire radial, formando un patrón de distribución del flujo de aire circunferencial que mejora la cobertura de aire en toda la superficie del asiento.

Aparte de las características del producto, Cubic proporciona un marco completo de desarrollo y capacidad de fabricación para el soplador de ventilación del asiento del automóvil, con un sistema de gestión de calidad de grado automotriz y una amplia experiencia en la fabricación automatizada por lotes:
- Diseño basado en simulación: Uso de CFD (dinámica de fluidos computacional) y simulación electromagnética para optimizar el rendimiento del flujo de aire, la eficiencia del motor y las características de ruido;
- Fabricación de precisión: Moldeo por inyección integrado de impulsores con equilibrado dinámico, combinado con procesos automatizados de bobinado y soldadura de los componentes del motor para garantizar la uniformidad y la fiabilidad;
- Pruebas de final de línea: Cada unidad se somete a pruebas de estanqueidad y rendimiento clave (velocidad, corriente, ruido) antes de su envío para garantizar el cumplimiento de las especificaciones;
- Validación para automoción: Los productos se validan mediante pruebas ambientales y de fiabilidad, como almacenamiento a alta temperatura y humedad, vibraciones mecánicas, pruebas de choque y pruebas de compatibilidad electromagnética.

Estas capacidades garantizan un rendimiento estable del producto en las complejas condiciones de funcionamiento del sector de la automoción, lo que hace que los sopladores de habitáculo Cubic puedan utilizarse ampliamente en los diversos modelos de vehículos de la industria automovilística.

A medida que aumentan las tendencias de movilidad centrada en la comodidad, las soluciones fiables de confort en el habitáculo del automóvil podrían convertirse en una ventaja competitiva para los fabricantes de automóviles. Cubic se compromete a apoyar a los fabricantes de equipos originales y a los integradores de sistemas con soluciones escalables y personalizables que satisfagan las demandas cambiantes de la industria del automóvil, garantizando entornos más confortables en el interior del vehículo.

Para más información sobre productos, haga clic en https://en.gassensor.com.cn/SeatVentilationBlower/list.html o póngase en contacto con: [email protected].
