DB510-DB120 Transmisor de humedad y temperatura para armarios eléctricos

{{{sourceTextContent.subTitle}}}

DB510-DB120 Transmisor de humedad y temperatura aplicado en armarios eléctricos

{{{sourceTextContent.description}}}

Los armarios eléctricos, como soportes centrales de la distribución de energía, la transmisión de datos y los equipos de precisión, dependen de un control estable de la temperatura y la humedad para garantizar la fiabilidad operativa y la vida útil. En situaciones delicadas (por ejemplo, centros de datos o centrales nucleares), una ligera desviación puede provocar el sobrecalentamiento de los componentes, corrosión o daños electrostáticos, e incluso la parada del sistema.

El sensor de temperatura y humedad DB510 (emparejado con la sonda DB120) se ha aplicado eficazmente en los armarios eléctricos de un importante centro de datos, aprovechando la medición de alta precisión, la gran adaptabilidad al entorno y el fácil mantenimiento para salvaguardar los equipos.

Antecedentes del proyecto

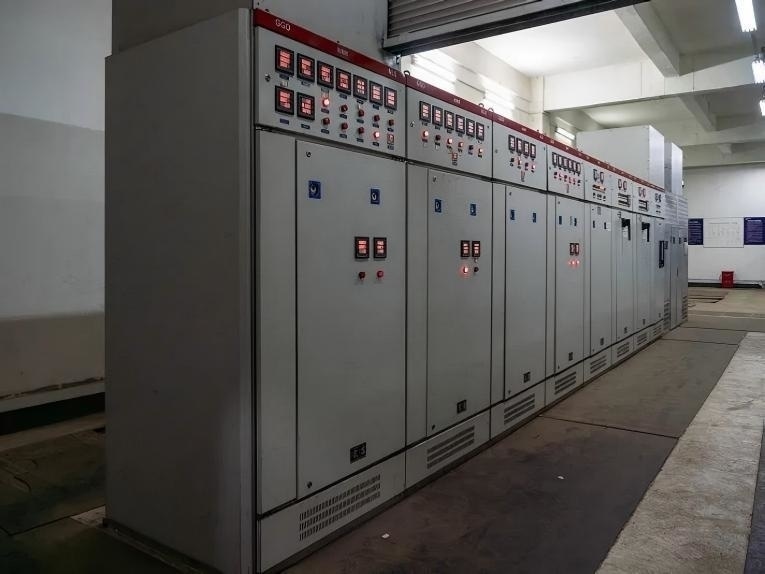

El centro de datos cuenta con 50 armarios de distribución de energía de alto voltaje, 30 armarios SAI y 20 armarios de servidores de red, que se encargan del almacenamiento de datos básicos regionales y del despacho de energía. Según las normas, la humedad y la temperatura de los armarios deben cumplir requisitos estrictos:

- Temperatura: Ideal 18-27℃ (desviación ≤±1,5℃), máxima tolerable ≤40℃ (para evitar el envejecimiento del aislamiento).

- Humedad: 40-60% HR (precisión ≤±2% HR) - evita cortocircuitos por condensación (humedad alta) y daños electrostáticos (humedad baja).

- Características medioambientales: Interiores cerrados con componentes densos; los picos de temperatura (por ejemplo, 35℃ durante la conmutación del SAI) y las fluctuaciones de polvo metálico/presión atmosférica exigen sensores con alta resistencia a la temperatura/corrosión y fácil mantenimiento.

Los sensores tradicionales anteriores tenían defectos críticos:

1. Precisión insuficiente: ±2℃ de desviación de la temperatura, ±5% de desviación de la humedad relativa - no detectaron el 65% de humedad relativa en una ocasión, lo que provocó la corrosión de la interfaz y la interrupción de los datos.

2. Resistencia limitada a la temperatura: Sonda máx 60℃ - deriva de datos frecuente en verano cuando la disipación de calor es forzada.

3. Diseño integrado: Necesidad de sustitución completa en caso de avería; una sola operación de mantenimiento duraba más de una hora, lo que interrumpía el funcionamiento. Era urgente un sistema de alta precisión y fácil mantenimiento.

Análisis de adaptabilidad del producto
Basándose en los parámetros del DB510-DB120 y las necesidades del armario, su adaptabilidad radica en tres aspectos:

1. Medición de alta precisión
Los armarios de potencia requieren ±1,5℃ de precisión de temperatura y ±2% de precisión de humedad relativa. A 25℃, el DB510-DB120 alcanza ±0,2℃ de precisión de temperatura y ±2,0% de precisión de humedad relativa (0-90% HR), cumpliendo plenamente los requisitos. Capta cambios sutiles (por ejemplo, 22℃→26℃ para componentes de potencia, 45% RH→58% RH en lluvia torrencial) para obtener datos de control fiables. Su rango (0-100% HR humedad, -40~120℃ temperatura) cubre escenarios ideales y extremos (por ejemplo, 40℃ fallo de disipación de calor), evitando puntos ciegos.

2. Sonda DB120: Adaptada a Armarios Cerrados
- Acero inoxidable 304: Resiste el polvo metálico y los volátiles del material aislante, evitando el envejecimiento de la sonda de plástico - adecuada para uso en recinto cerrado a largo plazo.

- Resistencia a altas temperaturas de 120℃: El rango de -40~120℃ supera con creces el máximo de 40℃ del armario; datos estables a 35-40℃ (temperatura alta instantánea) para alerta temprana de sobrecalentamiento.

- Diseño reemplazable: Sonda reemplazable en 10 minutos (cuando la precisión se desvía) - resuelve el tradicional "reemplazo completo que consume tiempo" y garantiza un funcionamiento continuo.

- Resistencia a 4 bares de presión: Soporta el flujo de aire del ventilador y las fluctuaciones de presión de la puerta del armario, evitando la inestabilidad de la medición.

3. Diseño funcional para una supervisión inteligente
- Modos de salida duales: Analógica 4-20mA (datos en tiempo real al controlador local, activa el ventilador en 5s si >27℃); digital RS485 (Modbus RTU, conexión en red de 100 armarios - el centro de monitorización visualiza curvas y predice tendencias).

- Bajo consumo/amplio voltaje: 9-36 VCC de amplio voltaje (conexión directa de 24 VCC al armario, sin cableado adicional); potencia mínima de 1,2 kW: sin carga de potencia para el armario, satisface las necesidades de bajo consumo energético.

- Pantalla LCD opcional: El personal in situ lee los datos sin abrir los armarios, lo que reduce el tiempo de resolución de problemas.

Efectos de la aplicación
Desde su implantación, la supervisión del centro de datos ha mejorado notablemente:

- Temperatura y humedad estables: La temperatura se estabilizó en 22±0,5℃, la humedad en 50±2% HR - sin corrosión/daños electrostáticos; la tasa de averías de los equipos bajó un 95%.

- Respuesta eficiente del sistema: La conexión RS485 optimiza el control del ventilador/deshumidificador: la temperatura media en verano ha bajado un 4℃ y el consumo de energía se ha reducido un 18%.

- Menores costes de mantenimiento: La sonda reemplazable reduce el tiempo de mantenimiento de 1h a 10min (reducción de costes del 80%); el acero inoxidable 304 amplía el ciclo de calibración de 3 meses a 12 meses.

Conclusión
Con medición de alta precisión, resistencia a temperaturas de 120℃, resistencia a la corrosión del acero inoxidable 304 y sonda reemplazable, el DB510-DB120 satisface las estrictas necesidades de monitorización de temperatura y humedad de los armarios eléctricos. Su aplicación en centros de datos demuestra que estabiliza la temperatura y la humedad, reduce los riesgos operativos a través de una fuerte adaptabilidad y facilidad de mantenimiento, una opción ideal para escenarios industriales como armarios de potencia y SAI.
