DB510-DB130 Sensor de humedad

{{{sourceTextContent.subTitle}}}

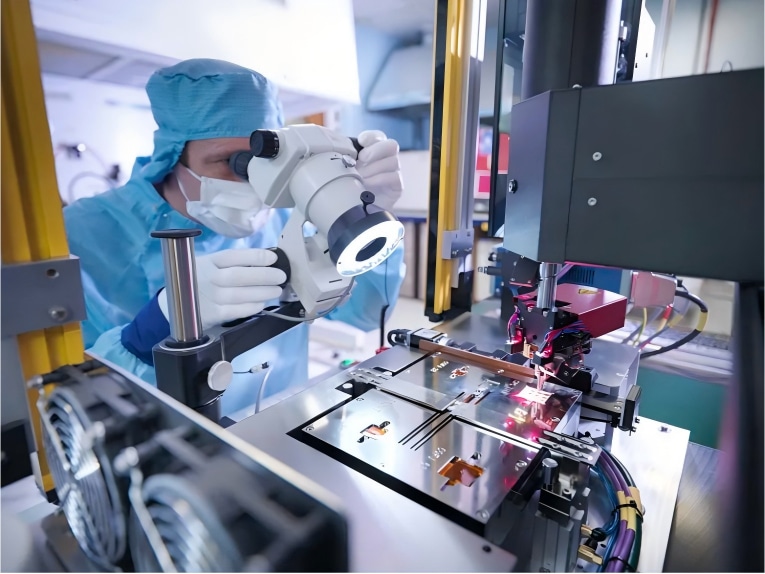

Control eficaz de las cámaras climáticas en los laboratorios de electrónica de precisión

{{{sourceTextContent.description}}}

Un laboratorio de ensayos electrónicos de precisión está especializado en pruebas de adaptabilidad ambiental de componentes electrónicos como chips y sensores. Sus cámaras climáticas multifuncionales tienen que simular condiciones de trabajo complejas, como altas temperaturas (80-100℃), humedad elevada y polvo suave. Anteriormente, el equipo de monitorización tenía dos problemas clave:
- Resistencia insuficiente de la sonda: Las sondas de plástico tradicionales eran propensas a atascarse y deformarse en condiciones de "alta temperatura + polvo", lo que obligaba a desmontarlas y limpiarlas 3 veces al mes. Además, el error de medición de la humedad superaba el ±3% HR, lo que daba lugar a una baja fiabilidad de los datos y afectaba a la valoración de los resultados de las pruebas de componentes;
- Gestión de datos descentralizada e ineficaz: Los datos de temperatura y humedad de cada cámara climática sólo se almacenaban localmente, sin un terminal de gestión centralizado. Las anomalías de temperatura y humedad eran difíciles de detectar a tiempo, y se produjeron múltiples casos de interrupción de pruebas y desguace de componentes debido a subidas repentinas de temperatura.

Solución: Combinación de sonda DB130 y sensor DB510
Sonda de metal sinterizado DB130 - Adaptada a entornos de prueba complejos
Las principales ventajas de la DB130 se adaptan con precisión a las necesidades de las cámaras climáticas

Resistencia a la temperatura y al polvo
El diseño de filtración de malla de cobre sinterizado bloquea el polvo; soporta un amplio rango de temperaturas de -40~120℃, adecuado para condiciones de trabajo a alta temperatura (80-100℃) y con polvo, no requiere limpieza frecuente.
Medición de alta precisión
A 25℃, la precisión de la humedad es de ±2% HR y la precisión de la temperatura es de ±0,2℃; en condiciones de alta temperatura y polvo, la desviación es ≤±1,5% HR y ±0,3℃.
Comodidad y bajo consumo
Instalación en pared; fuente de alimentación de amplio voltaje (2,15-5,5V); corriente de funcionamiento ≤15mA, adecuada para pruebas ininterrumpidas a largo plazo

Instrumento de supervisión DB510: cierre del bucle de gestión
Construyendo un sistema de monitorización eficiente:
Visualización en tiempo real: Pantalla LCD de 2 líneas de gran tamaño muestra la temperatura y la humedad (o temperatura + punto de rocío) simultáneamente, sin necesidad de abrir la puerta de la cámara para la comprobación, evitando daños en el entorno de prueba;
Transmisión de datos y alarma: Soporta salida 4-20mA/RS485 (Modbus RTU); los datos de 12 cámaras climáticas se conectan de forma centralizada al sistema central de monitorización. Las condiciones anormales (por ejemplo, temperatura ＞105℃) activan alarmas audiovisuales + alertas móviles, con tiempo de respuesta ＜8 segundos;
. Adaptabilidad estable: fuente de alimentación de 9-36VDC; bajo consumo de energía (1,2kW); coincide exactamente con la señal I2C de DB130, logrando una conexión perfecta con el sistema de automatización existente.

Resultados de la aplicación
Reducción de costes y mejora de la eficiencia: El DB130 reduce la frecuencia de mantenimiento de la sonda de 3 veces al mes a 1 vez al trimestre, con lo que se ahorran más de 120 horas de trabajo al año; la precisión de las mediciones de temperatura y humedad aumenta del 86% al 99,8%, y la tasa de repetición de pruebas disminuye en un 90%;
Mejora de la gestión: el sistema de monitorización centralizada realiza la gestión centralizada de los datos de 12 cámaras climáticas; el tiempo de respuesta ante anomalías se acorta de 15 minutos a 30 segundos, lo que evita 3 incidentes de desguace de componentes;
Garantía de cumplimiento: Almacena de forma acumulativa más de 80.000 puntos de datos; admite el archivo por lotes y la exportación de informes de auditoría con un solo clic, superando la certificación de conformidad de terceros.
