Caso de aplicación del DCS4MA2 en la monitorización del cloro residual del efluente del tratamiento de aguas residuales

{{{sourceTextContent.subTitle}}}

Sensor de cloro residual

{{{sourceTextContent.description}}}

I. Antecedentes de la aplicación

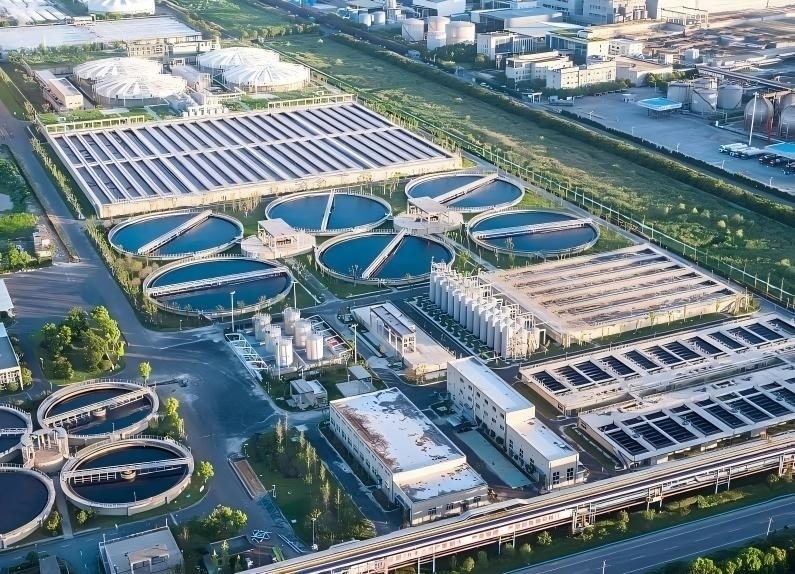

Una planta municipal de tratamiento de aguas residuales adopta hipoclorito de sodio para la desinfección de efluentes, lo que requiere un control estricto del cloro residual del efluente dentro de 0,5~1,0ppm (en línea con el requisito de "cloro residual ≤1,0ppm" en las Normas de descarga de contaminantes de plantas de tratamiento de aguas residuales urbanas). De este modo se evitan los excesos microbianos debidos a un nivel excesivamente bajo de cloro residual y los efectos adversos en los organismos acuáticos de la masa de agua receptora (río) causados por un nivel excesivamente alto de cloro residual.

La solución de control utilizada anteriormente presentaba deficiencias evidentes:

- Gran desviación en las mediciones de baja concentración: Los sensores tradicionales tenían un error de ±0,1 ppm en el intervalo de 0,5~1,0 ppm, lo que a menudo hacía que el valor real de 0,45 ppm (no conforme) se considerara erróneamente como 0,55 ppm (conforme), lo que provocó el fracaso de una inspección de muestreo de la calidad del agua del río;

- Interferencias medioambientales significativas: El pH del efluente fluctuaba entre 6,0~8,0 con la calidad del agua afluente; la temperatura del agua alcanzaba 32℃ en verano y descendía a 8℃ en invierno. En tales condiciones, el equipo tradicional requería una calibración semanal; de lo contrario, la desviación de la medición aumentaba hasta ±0,15 ppm;

- Retraso en la respuesta: El muestreo manual y las pruebas se realizaban cada 2 horas. Si se detectaban anomalías en el cloro residual, ya se habían vertido aproximadamente 5.000 m³ de efluente, lo que planteaba riesgos para el cumplimiento de la normativa medioambiental.

II. Bases de selección y adaptabilidad del DCS4MA2
Basándose en los requisitos del proceso, los parámetros técnicos del DCS4MA2 (versión 4-20 mA) son altamente compatibles con los escenarios de tratamiento de aguas residuales, con la siguiente base de selección:

Parámetros técnicos

Compatibilidad con los requisitos de cloro residual para el tratamiento de aguas residuales

Rango de medición: 0.005...2.000ppm; Resolución: 0.001ppm
rango de adaptación de pH: 4-9 (dependencia reducida del pH)
Temperatura del agua de funcionamiento: 0...+45℃ (admite compensación automática de temperatura)
Tiempo de respuesta: T90 ≈ 2 minutos
Grado de protección IP68 (conector de aviación M12 de 5 pines)

III. Plan de implantación y efectos de la aplicación
- Instalación y conexión: El DCS4MA2 se instala en la tubería efluente del tanque de desinfección, recogiendo las señales de cloro residual en tiempo real y transmitiéndolas al sistema de control central. Cuando el cloro residual es <0,5ppm o >1,0ppm, activa automáticamente el arranque/parada de la bomba dosificadora para lograr un control de bucle cerrado;

- Soporte de mantenimiento: El ciclo de sustitución de la tapa de la membrana del equipo es de 1 año, y el electrolito se sustituye una vez al año, lo que reduce la carga de trabajo de mantenimiento en un 96% en comparación con los sensores tradicionales (que requieren una calibración semanal) y evita las interrupciones de la monitorización causadas por el mantenimiento;

- Efectos de la aplicación:

a. La precisión del control del cloro residual ha mejorado hasta 0,5~0,9 ppm, con un rango de fluctuación reducido de ±0,2 ppm a ±0,05 ppm, alcanzando un índice de cualificación del 100% en las inspecciones de muestreo medioambiental;
b. El consumo de hipoclorito de sodio se redujo en un 8%, con un ahorro anual en costes químicos de aproximadamente 12.000 yuanes;
c. La frecuencia de las pruebas manuales se redujo de 12 veces al día a 0, con un ahorro anual de 30.000 yuanes en costes de mano de obra.

Gracias a su capacidad de medición precisa de cloro residual de baja concentración, su rendimiento antiinterferencias medioambientales y sus ventajas de bajo mantenimiento, el DCS4MA2 proporciona un soporte de monitorización fiable para el cumplimiento de la desinfección de efluentes en plantas de tratamiento de aguas residuales.
