Sensor de cloro residual CCF1 de fabricación alemana en el tratamiento municipal de agua potable a gran escala

{{{sourceTextContent.subTitle}}}

Caso de aplicación

{{{sourceTextContent.description}}}

Control total de la desinfección en el sistema de abastecimiento de agua de una gran ciudad

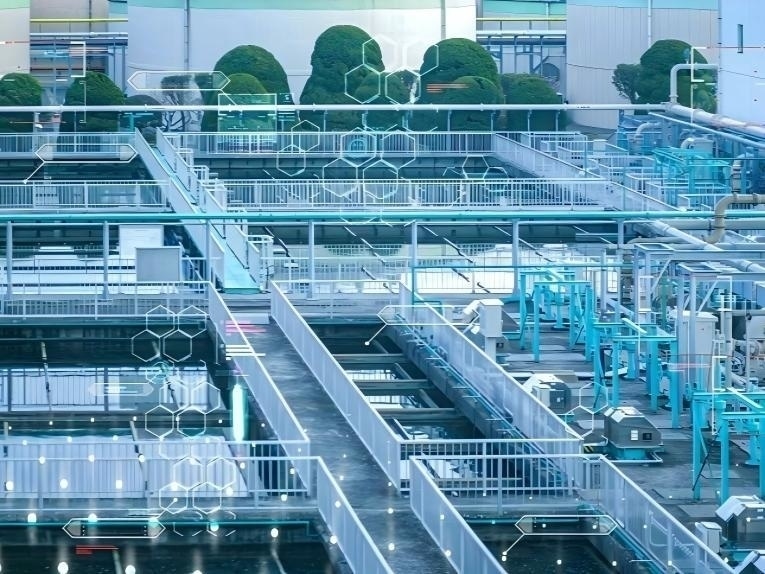

Una gran planta metropolitana de tratamiento de agua, que abastece a decenas de millones de residentes con una capacidad diaria de 2 millones de toneladas de agua potable, opera bajo el estricto cumplimiento de la Norma de Saneamiento de Agua Potable de China (GB5749-2006). Según la norma, el cloro residual libre en el agua acabada debe mantenerse entre 0,3-4 mg/L, mientras que el terminal de la red de distribución no debe bajar de 0,05 mg/L.

Para garantizar un rendimiento de desinfección estable y conforme a la normativa en todo el proceso, la planta instaló el sensor de cloro residual CCF1 de fabricación alemana en varios puntos de control críticos, entre ellos:

Salida del tanque de sedimentación

Efluente de filtración

Tubería principal de salida (agua acabada)

Puntos finales de la red de distribución

Tecnología de monitorización de cloro de alta precisión

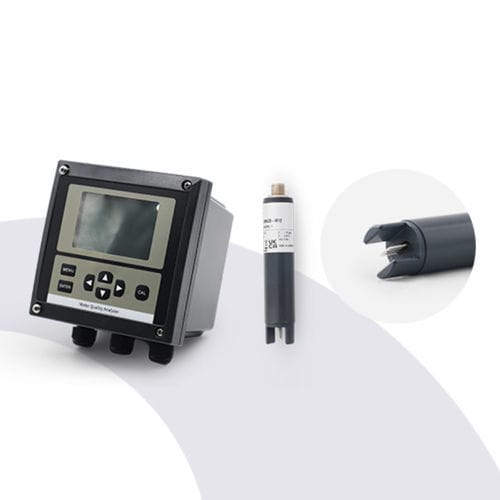

El sensor CCF1 se basa en un principio de medición amperométrica constante de tres electrodos sin membrana, lo que garantiza una estabilidad a largo plazo y unos requisitos de mantenimiento reducidos.

Las especificaciones técnicas clave incluyen:

Rango de medición: 0.05 - 20 mg/L

Resolución: 0.01 mg/L

Precisión: ±2% FS

Compensación de temperatura: 0-45°C calibración automática

Precisión de compensación: ±0,03 mg/L

Incluso con variaciones estacionales significativas -las temperaturas del agua bruta en verano alcanzan los 35 °C y en invierno descienden hasta los 3 °C-, el sistema mantiene un rendimiento estable con una desviación de la medición constante dentro de ±2%.

Funcionamiento estable en condiciones de tuberías de alta presión
La red de tuberías municipales experimenta importantes fluctuaciones de presión, que llegan hasta los 7 bares. El sensor CCF1 está diseñado con una robusta carcasa de acero inoxidable 316L, lo que le permite soportar presiones de hasta 8 bares, garantizando una fiabilidad operativa a largo plazo en entornos hidráulicos difíciles.

Transmisión de datos en tiempo real y control de dosificación automatizado
El sensor integra una interfaz de comunicación digital Modbus RTU con las siguientes características:

Velocidad de comunicación: 9600 bps

Ciclo de actualización de datos: 1 segundo

Transmisión en tiempo real sin retardo

Con un rápido tiempo de respuesta de T90 ≤ 20 segundos, el sistema detecta inmediatamente las desviaciones del rango óptimo de cloro (0,6-1,4 mg/L) y activa el ajuste automático de la dosificación de hipoclorito sódico.

Precisión del control de la dosificación: ±0,05 mg/L

Este sistema de control en bucle cerrado garantiza una desinfección estable al tiempo que minimiza el uso excesivo de productos químicos.

Estabilidad de calibración a largo plazo y fiabilidad de los datos
Las comprobaciones diarias de calibración se realizan utilizando el método de referencia DPD-1, lo que garantiza una alta trazabilidad de las mediciones.

Desviación de la calibración: ≤ ±0,02 mg/L

Tasa de concordancia anual de los datos: 99%

Punto de referencia del sector: ~95%

El sistema supera sistemáticamente los estándares del sector tanto en precisión como en fiabilidad.

Conclusión
El despliegue del sensor de cloro residual CCF1 de fabricación alemana mejora significativamente la precisión, la estabilidad y el nivel de automatización del control del cloro en los sistemas municipales de tratamiento de agua a gran escala. Su alta precisión, gran adaptabilidad al entorno y capacidad de control en tiempo real lo convierten en una solución ideal para la gestión moderna de la desinfección del agua potable.
