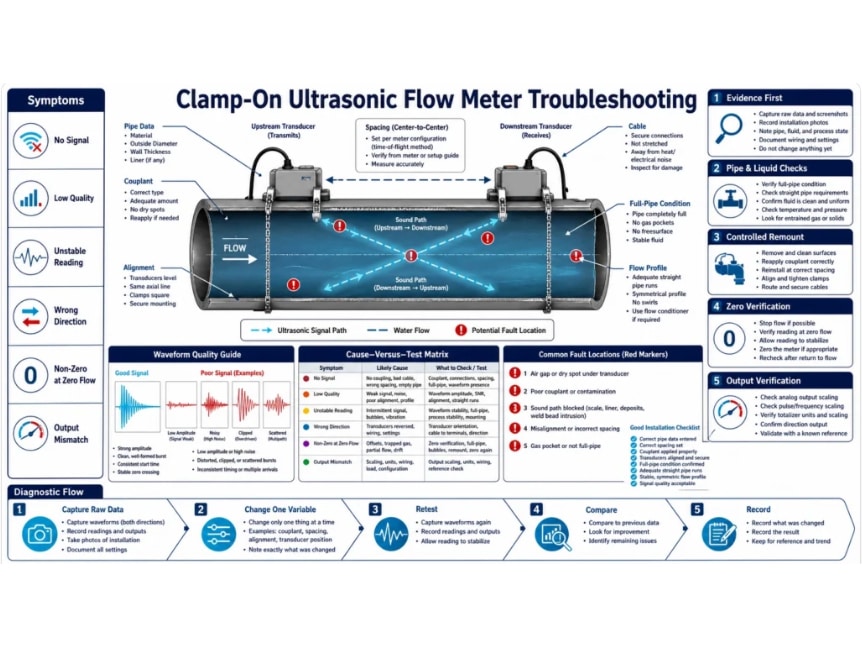

Solución de problemas del caudalímetro ultrasónico de fijación por abrazadera: ausencia de señal, valor Q bajo y lecturas inestables

{{{sourceTextContent.subTitle}}}

Solución de problemas del caudalímetro ultrasónico de fijación por abrazadera: ausencia de señal, valor Q bajo y lecturas inestables

{{{sourceTextContent.description}}}

Conserva las pruebas antes de modificar la configuración
Un fallo en un caudalímetro ultrasónico de fijación exterior puede tener su origen en el instrumento, los transductores, los cables, los datos introducidos sobre la tubería, el acoplamiento, la geometría de montaje, el estado de la tubería, el líquido, el perfil de flujo, la alimentación eléctrica o la asignación de salidas. Varias causas pueden producir el mismo síntoma visible. Mover los sensores y cambiar cinco parámetros a la vez puede restablecer un valor, pero elimina las pruebas necesarias para saber qué causa fue la determinante.

Empieza por guardar la configuración y registrar el caudal mostrado, el signo, el totalizador, la señal recibida, el indicador de calidad o correlación, los tiempos de tránsito aguas arriba y aguas abajo, la relación de tiempos, la ganancia, la velocidad del sonido, el código de error, el estado del proceso y la hora. Los distintos fabricantes utilizan de forma diferente los términos «Q», calidad de la señal, correlación o confianza. No apliques un umbral de otro modelo; interpreta cada diagnóstico utilizando el manual del instrumento instalado.

Elabora un registro de fallos
Instrumento, firmware, tipo de transductor, identificación del cable, fuente de alimentación y configuración de salida.
Diámetro exterior de la tubería, pared, revestimiento, material, estado de la superficie y valores introducidos.
Líquido, temperatura, presión, sólidos o gas, estado de tubería llena y cambios conocidos en el proceso.
Disposición, separación calculada y medida, alineación axial, orientación, acoplador y fecha de montaje.
Perturbaciones aguas arriba y aguas abajo con distancias y fotografías.
Pantallas de diagnóstico sin procesar durante la avería y, si están disponibles, durante un funcionamiento correcto conocido.
Analice la tendencia del síntoma si es intermitente. Registre si está relacionado con el caudal, el funcionamiento de la bomba, la temperatura, la posición de la válvula, la lluvia, la vibración, una receta de producción o un momento concreto. La correlación no es una prueba, pero determina qué prueba controlada debe realizarse en primer lugar.
