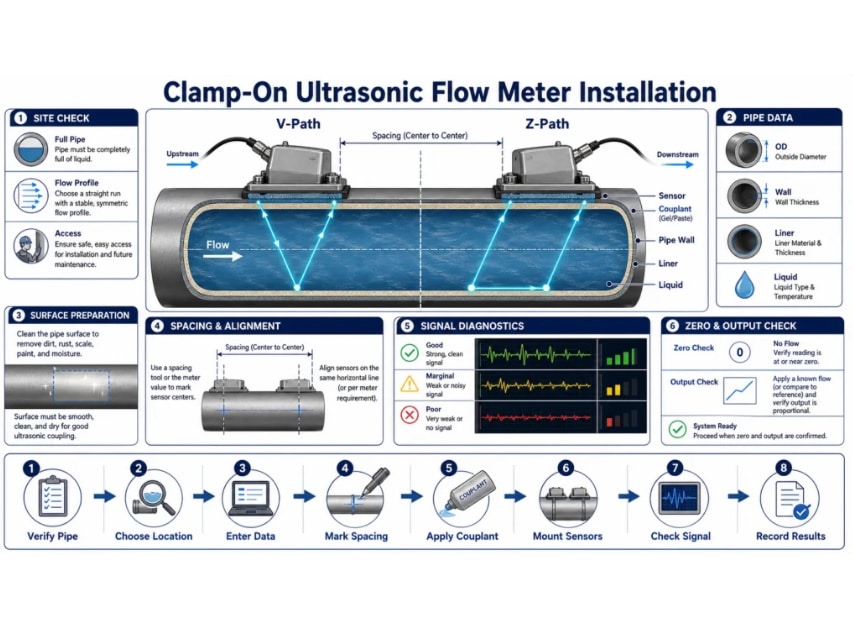

Guía de instalación y puesta en marcha del caudalímetro ultrasónico de fijación por abrazadera

{{{sourceTextContent.subTitle}}}

Guía de instalación y puesta en marcha del caudalímetro ultrasónico de fijación por abrazadera

{{{sourceTextContent.description}}}

La instalación es un procedimiento de medición, no solo una tarea de montaje
Un caudalímetro ultrasónico de fijación por abrazadera puede instalarse sin necesidad de abrir la tubería, pero incluso una instalación mecánicamente segura puede arrojar un resultado de caudal erróneo. El instrumento realiza sus cálculos a partir de las dimensiones de la tubería, la trayectoria acústica, los tiempos de tránsito y las unidades configuradas. Un error en el espesor de la pared, los datos del revestimiento, la disposición de los transductores, la dirección del caudal o el escalado de la salida puede pasar desapercibido incluso en una instalación que parezca correcta.

Este procedimiento se aplica a los medidores de tiempo de tránsito de montaje por abrazadera utilizados en tuberías cerradas llenas de líquido. Es adecuado como marco de puesta en servicio, pero no sustituye al manual del instrumento seleccionado, al procedimiento de seguridad de la obra ni a las especificaciones de medición específicas del proyecto. La separación entre transductores, los rangos de tuberías admitidos, los límites de diagnóstico, las normas sobre cables y los requisitos de tramo recto deben derivarse del producto real y de los documentos aprobados del proyecto.

1. Establecer las bases de medición y seguridad
Antes de tocar la tubería, identifique por qué se mide ese punto y qué decisión se tomará a partir de ello. Una tendencia temporal para la resolución de problemas, una comprobación del rendimiento de una bomba, un cálculo de energía térmica y un totalizador de proceso permanente tienen diferentes requisitos en cuanto a datos y resultados. Registre la dirección de flujo prevista, el rango de funcionamiento normal, el posible flujo inverso, el estado del líquido, la presión y la temperatura de la tubería, y si el proceso puede sufrir cambios durante la puesta en marcha.

Cumpla con los controles exigidos en materia de permisos, acceso, trabajos en altura, superficies calientes, electricidad y zonas peligrosas. La instalación externa elimina la necesidad de perforar la tubería; no elimina los riesgos en torno a los equipos en funcionamiento. Confirme que la preparación de la superficie no dañará una barrera de presión ni un sistema de protección. Si se sospecha de corrosión, obtenga autorización antes de eliminar las incrustaciones o el recubrimiento.
