Caudalímetros ultrasónicos de pinza: de mano, portátiles y fijos: cómo elegir

{{{sourceTextContent.subTitle}}}

Caudalímetros ultrasónicos de pinza: de mano, portátiles y fijos. ¿Cómo elegir?

{{{sourceTextContent.description}}}

Elige el instrumento en función de la tarea de medición
Un caudalímetro ultrasónico de pinza mide desde el exterior de la tubería, por lo que puede instalarse sin cortar la tubería ni colocar un sensor en el líquido. Esa ventaja no significa que todos los caudalímetros de pinza sean intercambiables. Un técnico que comprueba diez tuberías durante un estudio energético necesita un instrumento diferente al de una planta que debe enviar datos de caudal continuos a un sistema de control. La elección correcta comienza por la función operativa y, a continuación, confirma que la tubería, el líquido, el punto de instalación, las salidas y el plan de verificación se ajustan a dicha función.

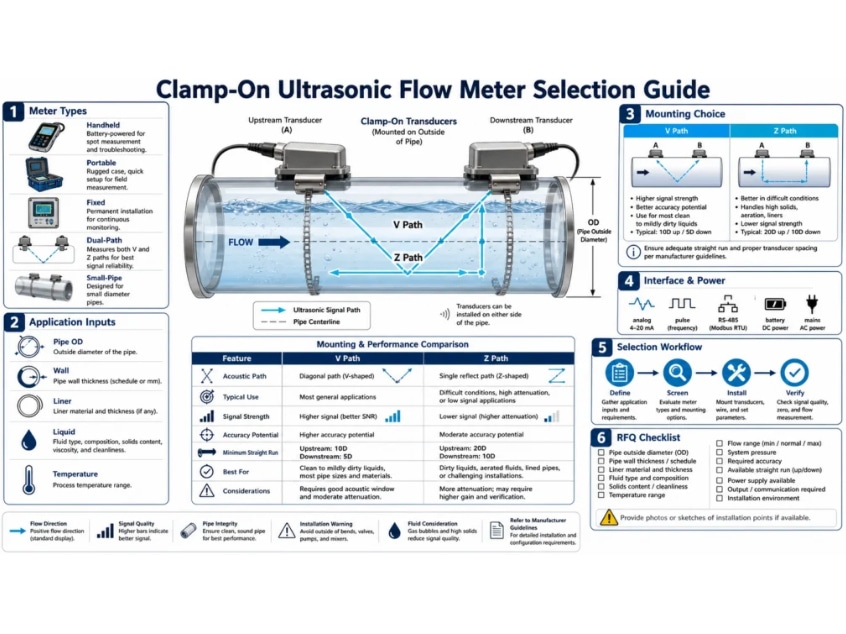

Esta guía compara configuraciones de mano, portátiles, fijas, de doble trayectoria y para tuberías pequeñas. No asigna una precisión universal a la medición con medidores de pinza. El rendimiento real depende de toda la cadena de medición: las dimensiones introducidas de la tubería, las propiedades de la pared y del revestimiento, la acústica del líquido, la selección y el espaciado de los transductores, el acoplamiento, el perfil de caudal, la calidad de la señal y la verificación in situ. La norma ISO 12242:2012 describe los medidores ultrasónicos de tiempo de tránsito para líquidos en conductos cerrados y constituye una referencia útil para los principios de medición y la terminología, pero un producto debe evaluarse en función de los requisitos del proyecto.

Qué mide un medidor de tiempo de tránsito de fijación con abrazadera
Un sistema típico de tiempo de tránsito de tipo «clamp-on» utiliza dos transductores situados en la pared de la tubería. El instrumento compara el tiempo de recorrido de los pulsos acústicos enviados a favor y en contra del caudal. La diferencia de tiempo está relacionada con la componente de velocidad axial a lo largo de la trayectoria acústica. A continuación, el medidor combina la velocidad calculada con la geometría de la tubería configurada para indicar el caudal volumétrico.

Por lo tanto, el instrumento necesita más información que el diámetro nominal de la tubería. El diámetro exterior, el espesor de la pared, el espesor y el material del revestimiento, el material de la tubería, el tipo de líquido y la disposición de los transductores influyen en la trayectoria calculada. Un espesor de pared incorrecto puede producir una señal verosímil, pero alterando la distancia o el resultado del caudal. Antes de seleccionar un medidor, asegúrese de que se conocen estos datos o de que pueden medirse in situ.
