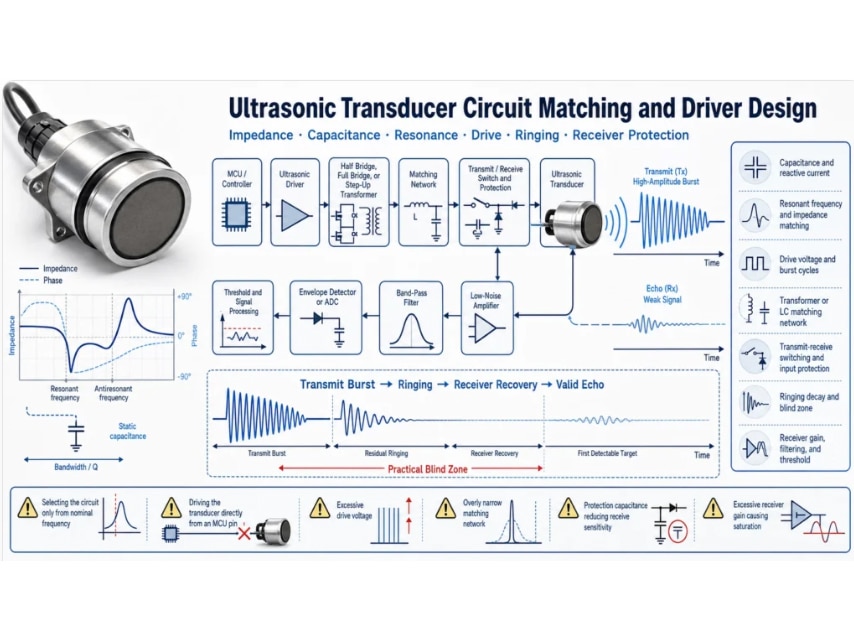

Adaptación del circuito del transductor ultrasónico: capacitancia, resonancia, tensión de excitación y oscilación residual

{{{sourceTextContent.subTitle}}}

Adaptación del circuito del transductor ultrasónico: capacitancia, resonancia, tensión de excitación y oscilación residual

{{{sourceTextContent.description}}}

Un transductor ultrasónico forma parte de un sistema eléctrico y acústico.
Un transductor con la frecuencia nominal correcta no es automáticamente compatible con un circuito ya existente. La potencia de transmisión, la demanda de corriente, el tiempo de recuperación, la sensibilidad de recepción, la zona ciega, la inmunidad al ruido y la fiabilidad a largo plazo dependen de la interacción entre el elemento piezoeléctrico, la carcasa, el cable, el controlador, la red de adaptación, el conmutador de transmisión-recepción, la protección, el front-end analógico y los ajustes de procesamiento de la señal.

Este artículo se centra en la integración a nivel de circuito. Para obtener la información más amplia necesaria en una consulta personalizada, consulte nuestra guía de especificaciones de transductores ultrasónicos a medida.

Comience por los datos eléctricos medidos, no solo por la etiqueta de frecuencia
Solicite o mida la curva de impedancia en torno a la banda de funcionamiento prevista. Entre los valores importantes se incluyen las frecuencias de resonancia y antirresonancia, la magnitud y la fase de la impedancia, la capacitancia estática, la pérdida dieléctrica (cuando sea relevante), la sensibilidad, la excitación admisible y las condiciones de ensayo. La carcasa, el encapsulado, la longitud del cable, el montaje, la temperatura y las variaciones de producción pueden alterar estos valores.
