Principio de funcionamiento y selección de los contadores de calor ultrasónicos: cálculo del caudal, del delta T y de la energía

{{{sourceTextContent.subTitle}}}

Principio de funcionamiento y selección de los contadores de calor por ultrasonidos: cálculo del caudal, del delta T y de la energía

{{{sourceTextContent.description}}}

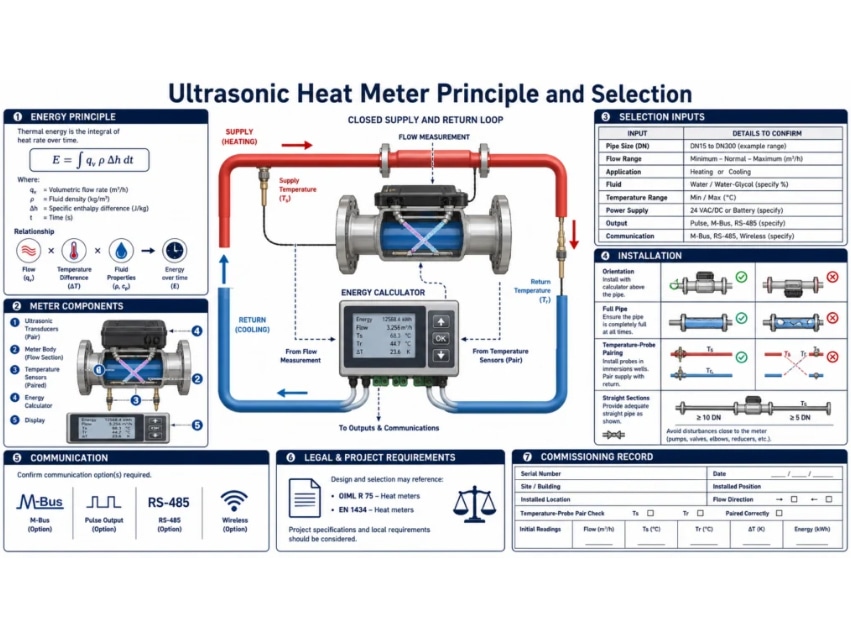

Un contador de calor consiste en tres mediciones más un cálculo
Un contador ultrasónico de energía de calefacción o refrigeración no mide la energía térmica con un solo sensor. Combina el caudal del fluido, la temperatura de impulsión, la temperatura de retorno y las propiedades termofísicas del fluido circulante, y luego integra el resultado a lo largo del tiempo. El canal de caudal puede ser preciso, mientras que la energía indicada puede ser errónea debido a que los sensores de temperatura están invertidos, mal colocados, no son compatibles, están desincronizados o configurados para un fluido incorrecto.

Por lo tanto, a la hora de seleccionar el contador hay que considerar el sensor de caudal, el par de sensores de temperatura, el calculador, la instalación, la comunicación y la finalidad normativa como un único sistema de medición. Un dispositivo destinado al balance energético operativo no es automáticamente adecuado para la facturación a los inquilinos o para la metrología legal. Antes de la adquisición, hay que confirmar la normativa nacional aplicable, la configuración homologada del contador, los requisitos de instalación, el precintado, el periodo de verificación y el tratamiento de los datos.

Cómo se calcula la energía térmica
Una relación simplificada entre la potencia térmica y el caudal instantáneo es:

potencia térmica ≈ caudal volumétrico × densidad × capacidad calorífica específica × diferencia de temperatura

El contador integra la potencia a lo largo del tiempo para obtener la energía. Una calculadora completa puede utilizar una fórmula basada en la diferencia de entalpía o propiedades tabuladas en función de la temperatura y la composición del fluido, en lugar de una densidad y una capacidad calorífica constantes. El algoritmo y el fluido seleccionados deben ajustarse al sistema. El agua, las mezclas de agua y glicol y otros fluidos de transferencia de calor no pueden tratarse como si fueran idénticos.

En el caso de la calefacción, la temperatura de impulsión suele ser superior a la de retorno; en el de la refrigeración, el signo y la denominación de los canales pueden invertirse según la instalación y la convención de la calculadora. Defina si la energía se acumula por separado para calefacción y refrigeración, si se suma o si se asigna según el modo de funcionamiento. Un par intercambiado puede generar valores negativos o asignar la energía al registro equivocado.
