Selección de acelerómetros IEPE: sensibilidad, eje, montaje y rango de frecuencias

{{{sourceTextContent.subTitle}}}

Selección de acelerómetros IEPE: sensibilidad, eje, montaje y rango de frecuencias

{{{sourceTextContent.description}}}

Defina el evento de vibración antes de elegir la sensibilidad
Un acelerómetro IEPE combina un elemento sensor piezoeléctrico con electrónica integrada y, normalmente, funciona con una entrada de corriente constante compatible. Es muy adecuado para mediciones dinámicas de vibraciones y golpes, pero no mide la aceleración estática real. La selección comienza por el evento de vibración: amplitud prevista, frecuencias útiles mínima y máxima, direcciones de los ejes, superficie de la máquina, temperatura, trazado del cable y entrada de adquisición de datos.

La sensibilidad es solo una parte de este presupuesto de medición. Un sensor de alta sensibilidad produce más señal de salida ante vibraciones débiles, pero suele dejar menos margen para grandes aceleraciones. Un sensor de baja sensibilidad puede adaptarse a eventos más intensos, pero exige un mayor rendimiento en cuanto a ruido por parte del cable y del sistema de adquisición. La combinación adecuada debe evitar la sobrecarga en el extremo superior y mantener una relación señal-ruido adecuada en el extremo inferior.

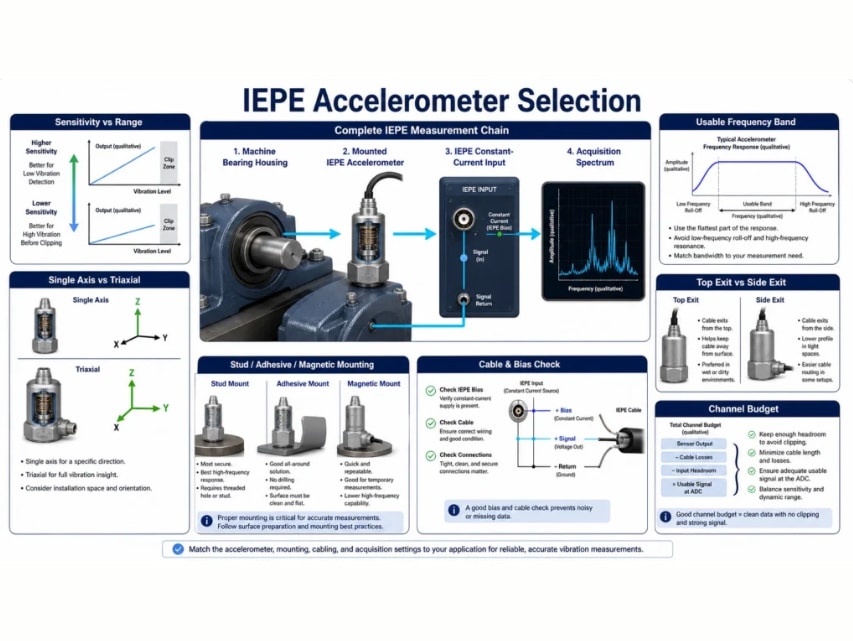

Comprender la cadena de medición IEPE completa
La entrada mecánica pasa a través de la interfaz de montaje y la base del sensor hasta el elemento piezoeléctrico. La electrónica integrada convierte la señal de carga de alta impedancia en una señal de tensión de menor impedancia que se transmite por la misma conexión de dos hilos que la fuente de corriente constante. El canal de adquisición elimina el sesgo de CC y digitaliza el componente dinámico.

Por lo tanto, la compatibilidad va más allá de la forma del conector. Es necesario confirmar el nivel de corriente constante, la tensión de conformidad, el rango de polarización, el acoplamiento de CA, la capacitancia del cable, el rango de entrada, la frecuencia de muestreo, el filtrado antialiasing y la conexión a tierra. Un sensor puede ser mecánicamente adecuado y, sin embargo, saturarse porque el canal carece de margen de tensión, o presentar ruido porque el rango seleccionado está muy por encima de la señal útil.
