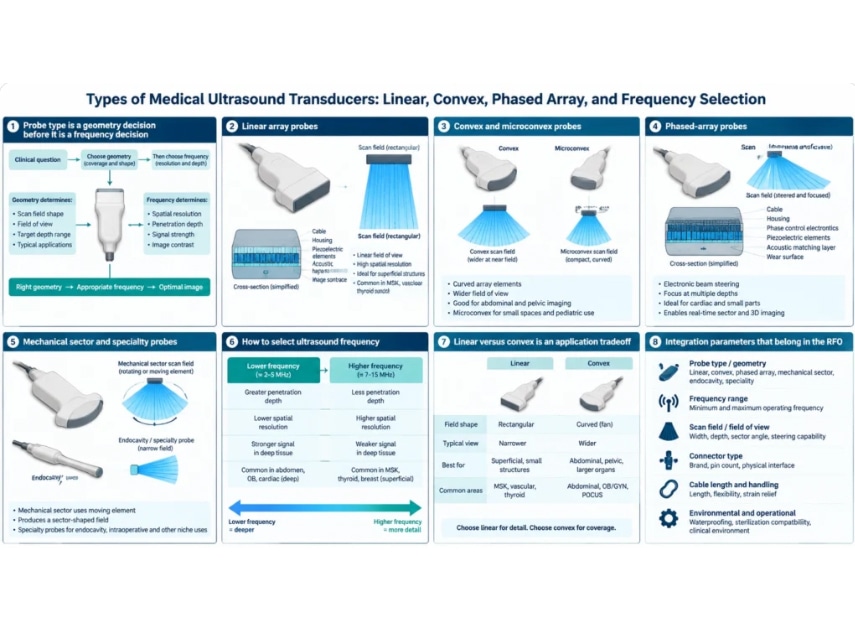

Tipos de transductores de ecografía médica: lineales, convexos, de matriz en fase y de selección de frecuencia

{{{sourceTextContent.subTitle}}}

Tipos de transductores de ecografía médica: lineales, convexos, de matriz en fase y de selección de frecuencia

{{{sourceTextContent.description}}}

El tipo de sonda es, ante todo, una decisión geométrica y, en segundo lugar, una decisión de frecuencia
Un transductor de ultrasonidos médico convierte la excitación eléctrica en pulsos acústicos y los ecos de retorno en señales eléctricas. El tipo de sonda determina cómo se disponen los elementos, cómo se orienta el haz y qué campo de visión alcanza el sistema. La frecuencia, a su vez, establece un equilibrio entre la penetración y la resolución espacial dentro de esa geometría.

Para un proyecto de fabricante de equipo original (OEM), no basta con especificar «lineal o convexo». Es necesario definir la aplicación clínica, la profundidad objetivo, la ventana de acceso, el tamaño de la sonda, el número de canales, el conector, la arquitectura de formación de haces, los límites de salida acústica, el método de limpieza y la vía regulatoria. Un transductor es un componente más de un dispositivo médico y, por sí solo, no determina el rendimiento diagnóstico.

Sondas de matriz lineal
Una matriz lineal tiene los elementos dispuestos a lo largo de una abertura recta y normalmente produce una imagen rectangular. Su amplio contacto en el campo cercano y sus líneas de exploración paralelas la hacen adecuada para estructuras superficiales, acceso vascular, imágenes musculoesqueléticas y otras aplicaciones que requieren detalles precisos cerca de la superficie.

Las sondas lineales suelen funcionar a frecuencias más altas que las sondas abdominales generales. Esto mejora la resolución, pero reduce la penetración. La huella puede resultar demasiado grande para ventanas acústicas estrechas, y es necesario controlar el paso entre elementos para gestionar los lóbulos de difracción durante la orientación.
