Medidores de caudal ultrasónicos de tiempo de tránsito frente a los de efecto Doppler: principio de funcionamiento, precisión y selección

{{{sourceTextContent.subTitle}}}

Medidores de caudal ultrasónicos de tiempo de tránsito frente a los de efecto Doppler: principio de funcionamiento, precisión y selección

{{{sourceTextContent.description}}}

El líquido determina si es viable el método de tiempo de tránsito o el Doppler.

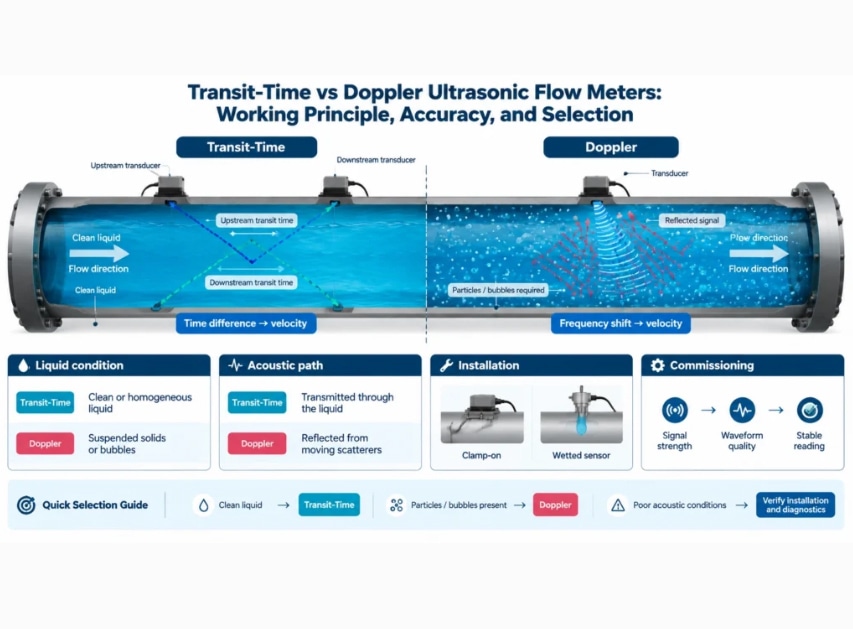

Tanto los instrumentos de tiempo de tránsito como los Doppler utilizan ultrasonidos, pero se basan en información diferente sobre el interior de la tubería. El método de tiempo de tránsito compara el recorrido acústico en las direcciones aguas arriba y aguas abajo. El Doppler mide un desplazamiento de frecuencia provocado por reflectores en movimiento, como sólidos en suspensión o burbujas. Un líquido adecuado para un método puede no serlo para el otro.

Empiece por describir el fluido del proceso en todo su rango de funcionamiento. Incluya sólidos, burbujas, viscosidad, temperatura, presión, material de la tubería, revestimiento, diámetro, rango de caudal y si la tubería permanece llena. No basta con basarse únicamente en el tamaño de la tubería.

Cómo funciona un caudalímetro ultrasónico de tiempo de tránsito
Dos transductores intercambian pulsos a lo largo de una trayectoria acústica que atraviesa la tubería. El caudal acorta el tiempo de tránsito aguas abajo y alarga el tiempo aguas arriba. El medidor convierte la diferencia en velocidad axial y, a continuación, en caudal volumétrico utilizando el área de la tubería configurada y un modelo de perfil de caudal.

El método de tiempo de tránsito suele ofrecer mejores resultados en líquidos relativamente limpios y homogéneos que transmiten una señal estable. Un exceso de burbujas o sólidos puede dispersar y atenuar el pulso. No obstante, la tolerancia exacta depende de la longitud de la trayectoria, la frecuencia, el procesamiento de la señal y el instrumento específico.
