Transductor de soldadura por ultrasonidos: frecuencia, adaptación de la bocina y resolución de problemas

{{{sourceTextContent.subTitle}}}

Transductor de soldadura por ultrasonidos: frecuencia, adaptación de la bocina y resolución de problemas

{{{sourceTextContent.description}}}

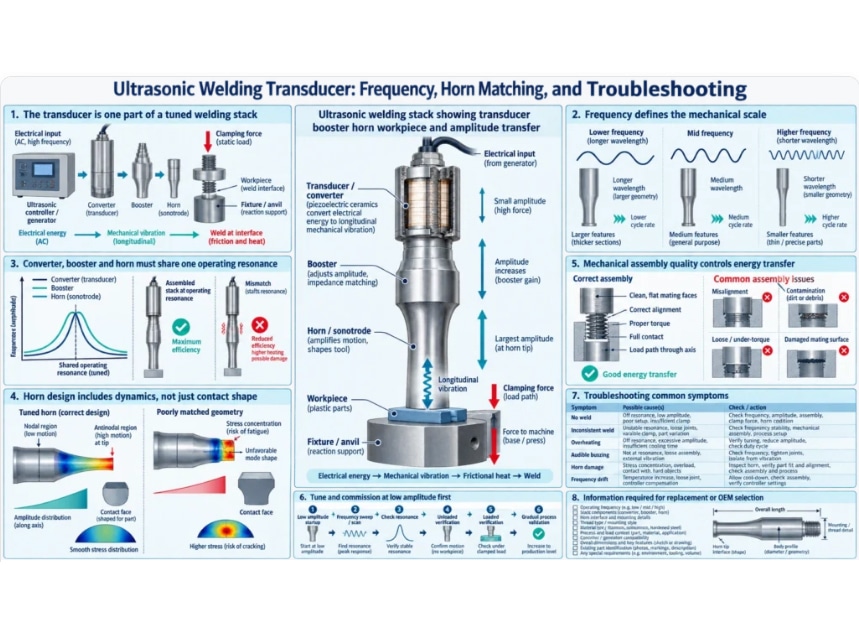

El transductor forma parte de un conjunto de soldadura sintonizado
Un transductor de soldadura ultrasónica convierte la tensión del generador en vibraciones mecánicas de alta frecuencia. Normalmente se conecta a un amplificador y a una bocina, que transmiten y transforman la amplitud a la pieza de trabajo. El convertidor, el amplificador, la bocina, las interfaces, el generador y la fijación funcionan como un único sistema sintonizado.

Sustituir un convertidor basándose únicamente en la etiqueta de frecuencia y potencia es arriesgado. La resonancia, la impedancia, la capacitancia, la disposición de los pernos, el diámetro de la interfaz, la precarga, la amplitud nominal y la carga de masa deben ajustarse al conjunto existente. El material a procesar, el diseño de la unión, la fuerza de sujeción y el control de la soldadura también determinan el resultado.

La frecuencia define la escala mecánica
Los sistemas de frecuencia más baja, como los de 20 kHz, suelen admitir cuernos más grandes, un mayor desplazamiento y soldadura industrial de alta potencia. Las frecuencias más altas permiten utilizar componentes acústicos más pequeños y pueden ser adecuadas para ensamblajes pequeños o delicados. La selección de la frecuencia modifica la longitud de onda y, por lo tanto, las dimensiones físicas de cada componente resonante.

El transductor de soldadura BBWD-20KP2000 de 20 kHz y 2000 W está concebido como un componente a nivel de convertidor. Sus características técnicas no determinan la geometría admisible de la bocina, la fuerza de soldadura ni la frecuencia de ciclo de una máquina terminada.
