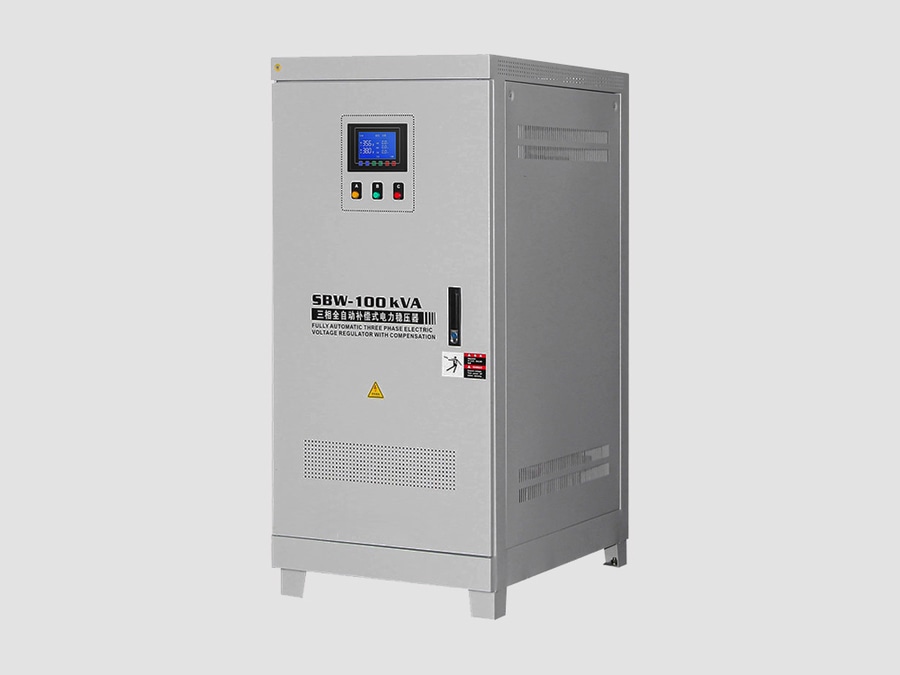

Regulador de baja tensión (regulador de BT)

{{{sourceTextContent.subTitle}}}

Regulador de baja tensión

{{{sourceTextContent.description}}}

Un regulador de baja tensión (regulador de BT), también denominado regulador automático de tensión de baja tensión (AVR de BT) o estabilizador de tensión, es un dispositivo eléctrico diseñado para mantener una tensión de salida estable a baja tensión mediante la compensación de las fluctuaciones en la fuente de alimentación de entrada.

Se utiliza habitualmente en edificios comerciales, instalaciones industriales, centros de datos y sistemas de equipos eléctricos sensibles en los que se requiere una tensión estable.

1. Características técnicas típicas
·Clase de tensión: 100 V – 1.000 V CA
·Sistemas habituales: 230 V, 400 V, 415 V, 480 V
·Fase: monofásica / trifásica
·Capacidad: de 1 kVA a varios MVA
·Frecuencia: 50 Hz / 60 Hz
·Precisión de regulación: de ±0,5 % a ±5 %
·Refrigeración: aire natural, aire forzado, refrigeración por aceite (unidades de gran tamaño)

2. Funciones principales
Estabilización de la tensión
El regulador de baja tensión compensa:
·Condiciones de subtensión
·Condiciones de sobretensión
·Caídas de tensión
·Fluctuaciones de tensión
·Caídas de tensión prolongadas en las líneas de distribución

Ejemplo:
·Tensión de entrada: 360–450 V
·Regulador de baja tensión
·Salida estable: 400 V

3. Componentes principales
1) Circuito de detección de tensión
Mide:
·Tensión de entrada
·Tensión de salida
·Corriente de carga
·Proporciona información de retroalimentación al sistema de control.

2) Unidad de control
Controla la corrección de la tensión mediante:
·La supervisión de la desviación de tensión
·El cálculo del nivel de corrección
·La activación del mecanismo de ajuste
Controles habituales:
·Controlador por microprocesador
·Controlador basado en PLC
·Controlador de relés digitales

3) Elemento de ajuste de tensión
Se utilizan diferentes tecnologías:
A. Tipo de transformador con conmutación de tomas
·Utiliza las tomas del transformador para ajustar la tensión de salida.
·Adecuado para aplicaciones de baja tensión de alta potencia.
·Respuesta más lenta, pero robusto.
B. Regulador de tipo servomotor
·Utiliza un transformador variable accionado por motor.
·Proporciona un ajuste suave de la tensión.
C. Regulador de tensión estático
Utiliza electrónica de potencia:
·IGBT
·Tiristor
·Convertidores PWM
Ventajas:
·Respuesta muy rápida
·Sin desgaste mecánico

4. Tipos de reguladores de baja tensión

A.) Regulador automático de tensión (AVR)
El tipo más común.
Aplicaciones:
·Generadores
·Motores
·Cargas industriales

B.) Regulador de tensión de distribución
Se instala en:
·Cuadros de distribución de baja tensión
·Edificios comerciales
·Fábricas

C.) Regulador de tensión servo
Características:
·Alta precisión
·Ajuste suave
·Adecuado para cargas sensibles
Aplicaciones:
·Máquinas CNC
·Equipos médicos
·Equipos de laboratorio

D.) Regulador de tensión estático
Características:
·Respuesta en milisegundos
·Sin piezas móviles
·Alta fiabilidad
Aplicaciones:
·Centros de datos
·Fabricación de semiconductores
·Sistemas de automatización

5. Aplicaciones
·Fabricación: máquinas CNC, líneas de producción
·Centros de datos: protección de la alimentación de los servidores
·Hospitales: equipos médicos
·Edificios comerciales: sistemas de climatización e iluminación
·Telecomunicaciones: equipos de red
·Energías renovables: estabilización de la salida de los inversores de baja tensión
·Residencial: protección de equipos electrónicos sensibles

6. Ventajas
Protección de los equipos
Evita los daños causados por:
·Alta tensión
·Baja tensión
·Inestabilidad de tensión
·Mejora del rendimiento de los equipos
Proporciona un funcionamiento estable para:
·Motores
·Variadores
·Sistemas de control
·Reducción del tiempo de inactividad
Evita:
·Disparos de los motores
·Fallos de los PLC
·Reinicios de los equipos electrónicos
·Mejor calidad de la energía
Mejora:
·La estabilidad de la tensión
·La fiabilidad del sistema

En un sistema eléctrico de baja tensión, un regulador de baja tensión funciona como un estabilizador automático de tensión, garantizando que las cargas eléctricas reciban una tensión constante y fiable a pesar de las fluctuaciones en el suministro entrante.
