Regulador de media tensión (regulador de MT)

{{{sourceTextContent.subTitle}}}

Regulador de media tensión

{{{sourceTextContent.description}}}

Un regulador de media tensión (regulador de MT) es un dispositivo eléctrico que se utiliza para mantener y estabilizar automáticamente el nivel de tensión de las redes de distribución de media tensión, aumentando o reduciendo la tensión de línea. Mejora la calidad de la energía, compensa las caídas de tensión a lo largo de los ramales de distribución y garantiza que los equipos eléctricos reciban una tensión de alimentación estable.

Se instala habitualmente en redes de distribución de media tensión (normalmente entre 2,4 kV y 35 kV), especialmente en ramales rurales largos, sistemas eléctricos industriales y líneas de distribución de las empresas de suministro eléctrico.

1. Funciones principales
·Regulación de tensión
·Aumenta la tensión en condiciones de baja tensión.
·Reduce la tensión en condiciones de alta tensión.
·Mantiene la tensión dentro de límites aceptables.

Rango de regulación típico:
·±5 %
·±10 %
·±16 pasos (diseño habitual de las empresas de suministro eléctrico)

2. Componentes principales

1) Transformador regulador
·Se suele utilizar el tipo autotransformador.
·Proporciona una tensión ajustable mediante las posiciones de las tomas.

2) Cambiador de tomas
Dos tipos habituales:
Cambiador de tomas en carga (OLTC)
·Cambia las tomas mientras está energizado.
·Se utiliza para la corrección continua de la tensión.
Cambiador de tomas fuera de tensión
·Requiere la desconexión antes del ajuste.
·Se utiliza para ajustes estacionales fijos.

3) Unidad de control
Supervisa:
·Tensión de línea
·Corriente de carga
·Factor de potencia
·Ajustes de retardo de tiempo
Controles:
·Posición de toma
·Corrección de tensión
·Comunicación remota

4) Componentes de derivación y protección
Incluye:
·Descargadores de sobretensión
·Interruptores automáticos
·Seccionadores
·Transformadores de corriente (TC)
·Relés de control

3. Valores nominales típicos
·Clase de tensión: 2,4 kV, 4,16 kV, 7,2 kV, 12,47 kV, 13,8 kV, 24,9 kV, 34,5 kV
·Fase: monofásica o trifásica
·Capacidad: 1 MVA – más de 30 MVA
·Rango de regulación: de ±5 % a ±10 %
·Frecuencia: 50 Hz / 60 Hz
·Refrigeración: por inmersión en aceite (la más habitual)

4. Tipos de reguladores de media tensión

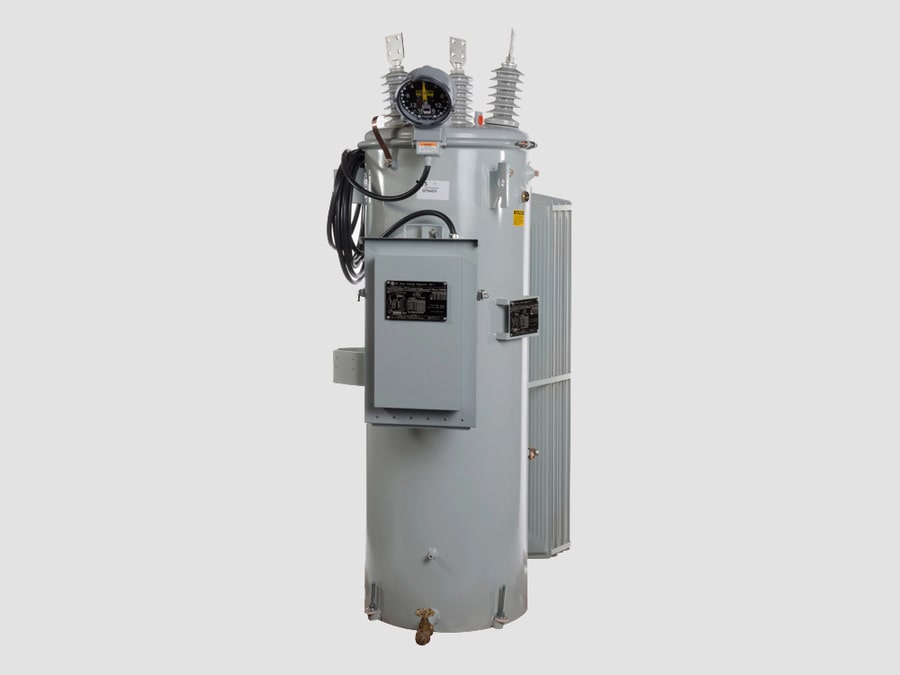

A.) Regulador de tensión montado en poste
Se utiliza en:
·Redes aéreas de distribución de las empresas de suministro eléctrico
·Líneas de alimentación rurales
·Líneas de media tensión largas
Características:
·Compacto
·Instalación en exteriores
·Normalmente unidades monofásicas en grupos de tres

B.) Regulador de tensión de subestación
Se instala en:
·Subestaciones de distribución
·Subestaciones industriales
Características:
·Mayor capacidad
·Funcionamiento trifásico
·Sistemas de control avanzados

C.) Regulador de tensión escalonado (SVR)
Un diseño habitual de regulador de media tensión:
·Utiliza tecnología de autotransformador.
·Proporciona corrección automática de la tensión de los ramales.

D.) Regulador de media tensión de estado sólido
Utiliza electrónica de potencia:
·Respuesta más rápida
·Sin cambiador de tomas mecánico
·Menor mantenimiento
Aplicaciones:
·Redes inteligentes
·Redes de energías renovables

5. Aplicaciones
·Distribución eléctrica: control de la tensión de las líneas de distribución
·Energías renovables: gestión de la tensión solar/eólica
·Minería: líneas de distribución de media tensión largas
·Petróleo y gas: estabilización de la tensión de los motores
·Plantas de fabricación: protección de equipos sensibles
·Centros de datos: mejora de la calidad de la energía
·Sistemas ferroviarios: regulación de la energía de tracción

6. Ventajas
Mejora de la calidad de la energía
·Reduce las fluctuaciones de tensión.
·Evita los cortes por subtensión.
·Aumento de la vida útil de los equipos
Protege:
·Motores
·Transformadores
·Variadores
·Sistemas de control
Mayor eficiencia energética
·Una tensión estable mejora el rendimiento de los motores y los equipos.
Fiabilidad de la red eléctrica
·Ayuda a las empresas de suministro eléctrico a mantener los requisitos de tensión de los clientes.

En una red eléctrica de media tensión, un regulador de media tensión actúa como estabilizador automático de tensión, manteniendo la tensión de las líneas de distribución dentro de los límites mediante el ajuste continuo de las tomas del transformador para compensar los cambios de carga y las caídas de tensión en la línea.
