Arrancador suave de media tensión (MT) para el arranque y la parada de motores

{{{sourceTextContent.subTitle}}}

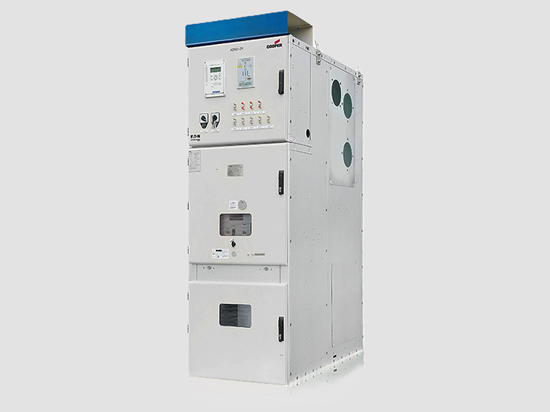

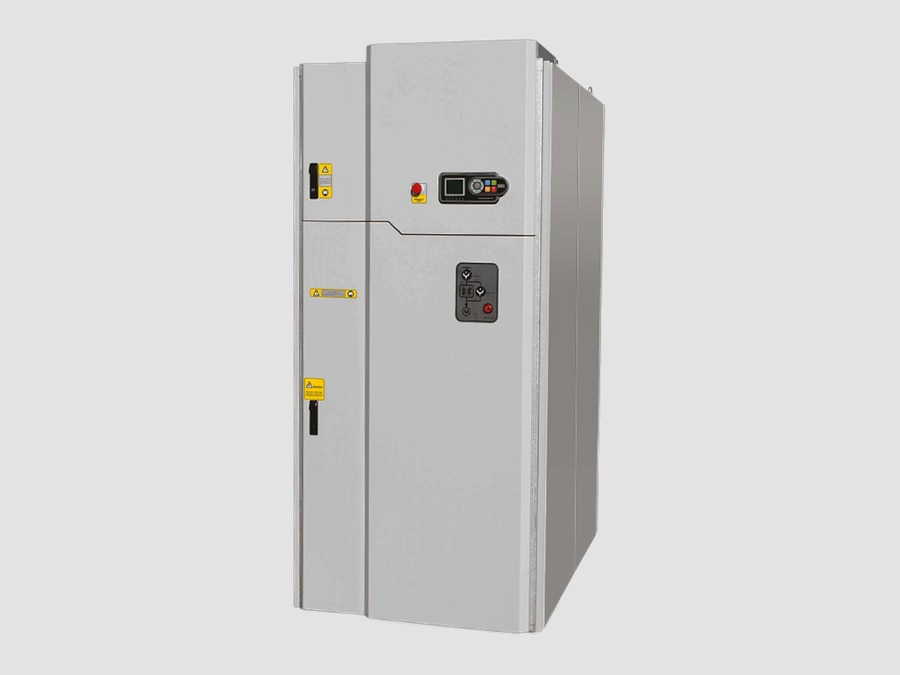

Arrancador suave de media tensión (MT)

{{{sourceTextContent.description}}}

Un arrancador suave de media tensión (MT) es un dispositivo de arranque de motores de estado sólido diseñado para poner en marcha y detener motores de CA de media tensión de forma suave, aumentando y disminuyendo gradualmente la tensión aplicada. Reduce la elevada corriente de arranque y el esfuerzo mecánico asociados al arranque directo en línea (DOL). La mayoría de los arrancadores suaves de MT utilizan tiristores (SCR) para el control de la tensión y un contactor de derivación para eliminar las pérdidas de potencia una vez que el motor alcanza la velocidad máxima.

Rango de tensión típico
·2,3 kV
·3,3 kV
·4,16 kV
·6,6 kV
·11 kV
·13,8 kV (algunos modelos)

Componentes principales
·Módulos de potencia SCR (tiristores)
·Contactor de derivación de vacío
·Contactor de aislamiento de vacío
·Transformadores de corriente (TC)
·Transformadores de tensión (TV)
·Controlador basado en microprocesador
·Relés de protección
·Sistema de refrigeración (por aire o líquido, según la potencia nominal)

Principio de funcionamiento
·Se emite la orden de arranque.
·Inicialmente, los SCR aplican una tensión reducida al motor.
·La tensión de salida aumenta gradualmente según el tiempo de aceleración programado.
·La corriente del motor y el par de arranque aumentan de forma suave.
·Una vez alcanzada la velocidad nominal, se cierra el contactor de derivación.
·Los SCR quedan en derivación y el motor funciona directamente desde la red con pérdidas mínimas.
·Durante la parada, la reducción controlada de la tensión proporciona una desaceleración suave si se ha activado la parada suave.

Características principales
·Límite de corriente de arranque ajustable
·Rampa de aumento/disminución de tensión ajustable
·Arranque y parada suaves
·Función de arranque rápido para cargas de alta inercia
·Protección térmica del motor integrada
·Protección contra pérdida de fase y desequilibrio de fase
·Protección contra sobrecorriente y sobrecarga
·Protección contra subtensión y sobretensión
·Protocolos de comunicación como Modbus, Profibus, Profinet y Ethernet/IP (dependiendo del modelo)

Ventajas
·Reduce la corriente de arranque a aproximadamente 2–4 veces la corriente nominal (en comparación con las 6–8 veces la corriente nominal del arranque directo en carga).
·Minimiza la tensión mecánica en ejes, acoplamientos, engranajes y correas.
·Reduce las caídas de tensión en la red eléctrica.
·Prolonga la vida útil del motor y del equipo accionado.
·Menores costes de instalación y funcionamiento que un variador de frecuencia (VFD) cuando no se requiere velocidad variable.
·Mejora el funcionamiento de la bomba al reducir los golpes de ariete.

Aplicaciones típicas
·Bombas centrífugas
·Plantas de tratamiento de aguas
·Ventiladores de climatización
·Compresores
·Cintas transportadoras
·Trituradoras
·Molinos de bolas
·Sopladores
·Motores para procesos industriales
·Sectores de la minería, el cemento, la siderurgia, el petróleo y el gas, y centrales eléctricas

Especificaciones técnicas típicas
·Tensión nominal: 2,3–13,8 kV
·Potencia nominal: de 200 kW a más de 15 MW
·Frecuencia: 50/60 Hz
·Corriente de arranque: ajustable (normalmente entre 2 y 4 veces la corriente nominal de arranque)
·Tiempo de arranque: de 1 a 60 s (ajustable)
·Grado de protección: IP31, IP42, IP54 (dependiendo de la carcasa)
·Refrigeración: aire natural o aire forzado

Principales fabricantes
·ABB
·Siemens
·Schneider Electric
·Rockwell Automation (Allen-Bradley)
·WEG
·Motortronics
·AuCom
·Toshiba
·Eaton

Los arrancadores suaves de media tensión se utilizan ampliamente en aplicaciones en las que se requiere un arranque y una parada suaves, pero no es necesario un control continuo de la velocidad, lo que los convierte en una solución rentable para grandes motores de media tensión a velocidad fija.
