El cable de media tensión (cable MT) es más adecuado para la distribución de energía eléctrica

{{{sourceTextContent.subTitle}}}

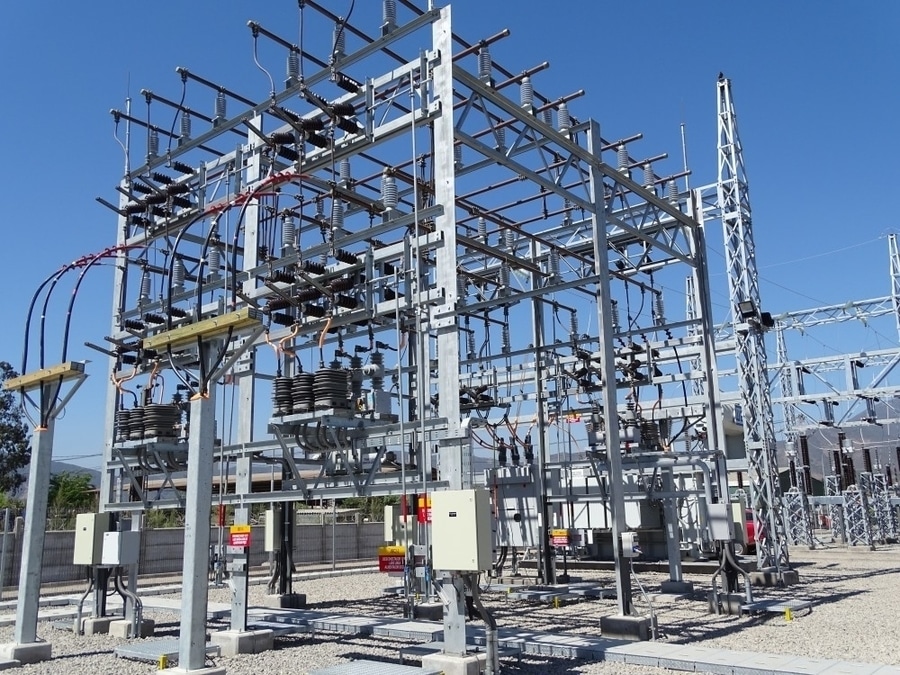

Cable de media tensión (cable MT)

{{{sourceTextContent.description}}}

Un cable de media tensión (cable MT) es un cable eléctrico diseñado para transmitir y distribuir energía eléctrica a niveles de media tensión, normalmente desde 1 kV hasta 35 kV (en ocasiones hasta 69 kV, dependiendo de la clasificación regional). Los cables de MT se utilizan ampliamente en redes de distribución, instalaciones industriales, plantas de energía renovable, subestaciones y sistemas eléctricos de servicios públicos.

Los cables de MT proporcionan una conexión fiable entre:
·Subestaciones de distribución
·Transformadores
·Aparamenta
·Cargas industriales
·Generadores de energía renovable

1. Estructura del cable de MT
Un cable de MT típico consta de varias capas:

A.) Conductor
Función:
·Conduce la corriente eléctrica
Materiales:
·Cobre (Cu)
·Aluminio (Al)
Tipos:
·Conductor macizo
·Conductor trenzado
·Conductor trenzado compacto

B.) Pantalla del conductor
Función:
·Proporciona un campo eléctrico uniforme alrededor del conductor
·Evita las descargas parciales
Material:
·Capa de polímero semiconductivo

C.) Capa aislante
La capa dieléctrica principal.
Materiales habituales:
XLPE (polietileno reticulado)
El aislamiento de media tensión más habitual.
Ventajas:
·Alta rigidez dieléctrica
·Bajas pérdidas
·Excelente rendimiento térmico
·Resistencia a la humedad
EPR (caucho de etileno-propileno)
Ventajas:
·Flexible
·Buena resistencia al calor
·Adecuado para entornos hostiles

D.) Malla de aislamiento
Función:
·Controla la tensión eléctrica
·Proporciona una distribución uniforme del campo

E.) Malla metálica / Blindaje
Función:
·Proporciona una vía de puesta a tierra
·Reduce las interferencias electromagnéticas
·Contenga el campo eléctrico
Materiales:
·Cinta de cobre
·Malla de alambre de cobre
·Lámina de aluminio

F.) Armadura (Opcional)
Proporciona:
·Protección mecánica
·Protección contra roedores
·Resistencia a los impactos
Tipos:
·Armadura de alambre de acero (SWA)
·Armadura de alambre de aluminio (AWA)

G.) Cubierta exterior
Protege contra:
·Humedad
·Productos químicos
·Exposición a los rayos UV
·Daños mecánicos
Materiales:
·PVC
·PE (polietileno)
·LSZH (baja emisión de humos y sin halógenos)

2. Clases de tensión de los cables de media tensión
·3,6/6 kV Distribución de media tensión
·6/10 kV Redes industriales
·8,7/15 kV Sistemas de distribución
·12/20 kV Redes de suministro
·18/30 kV Sistemas de media tensión superior
·20/35 kV Redes de 35 kV

3. Tipos de cables de media tensión

A.) Cable de media tensión unipolar
Características:
·Un conductor por cable
·Se utiliza para aplicaciones de alta intensidad
Aplicaciones:
·Subestaciones
·Grandes ramales industriales
Ventajas:
·Instalación más sencilla para tamaños grandes
·Mayor capacidad de corriente

B.) Cable de media tensión de tres conductores
Características:
·Tres fases en un solo cable
Aplicaciones:
·Distribución subterránea
·Sistemas eléctricos industriales
Ventajas:
·Instalación compacta
·Trazado más sencillo del cable

C.) Cable de media tensión blindado
·Se utiliza cuando se requiere protección mecánica:
Aplicaciones:
·Sistemas subterráneos
·Minería
·Plantas industriales

D.) Cable de media tensión sin armadura
Se utiliza para:
·Conductos para cables
·Instalaciones en interiores
·Entornos protegidos

E.) Cable de media tensión resistente al fuego
·Diseñado para mantener la integridad del circuito en caso de incendio.
Aplicaciones:
·Infraestructuras críticas
·Centrales eléctricas
·Instalaciones de transporte

4. Métodos de instalación de cables de media tensión

Enterrado directamente bajo tierra
Ventajas:
·Alta fiabilidad
·Buena protección frente a las condiciones ambientales
Requisitos:
·Zanja para cables
·Cinta de señalización
·Consideraciones térmicas

Instalación en conductos para cables
Ventajas:
·Sustitución más sencilla
·Mejor protección
Aplicaciones:
·Ciudades
·Parques industriales

Instalación en bandejas portacables
Aplicaciones:
·Fábricas
·Centrales eléctricas

Cable de media tensión submarino
Aplicaciones:
·Parques eólicos marinos
·Conexiones eléctricas a islas

5. Accesorios para cables de media tensión

Terminación de cable
Conecta el cable de media tensión a:
·Aparamenta
·Transformadores
·Motores
Tipos:
·Terminación termorretráctil
·Terminación retráctil en frío
·Terminación deslizante

Empalme de cable
Se utiliza para:
·Extensión de cable
·Reparación
·Cambios de trazado
Tipos:
·Empalme recto
·Empalme en derivación

Extremo de sellado de cable
Se utiliza para:
·Conexiones en exteriores
·Transición a líneas aéreas

6. Normas comunes para cables de media tensión
·IEC 60502-4 Accesorios para cables
·IEC 60502-2 Cables de potencia con aislamiento extruido
·IEC 60840 Cables de alta tensión
·IEEE 48 Terminaciones de cables
·Normas ICEA Especificaciones de cables norteamericanas

7. Especificaciones típicas de los cables de media tensión
·Tensión: 3 kV – 35 kV
·Conductor: Cobre / Aluminio
·Aislamiento: XLPE / EPR
·Frecuencia: 50/60 Hz
·Instalación: interior/exterior/subterránea
·Temperatura nominal: 90 °C en continuo (típica para XLPE)
·Resistencia a cortocircuitos: hasta varios segundos

8. Ventajas de los cables de media tensión
·Alta fiabilidad: transmisión estable de energía
·Bajo mantenimiento: sin conductores expuestos
·Funcionamiento seguro: aislados y apantallados
·Adecuados para sistemas subterráneos: menor impacto visual
·Larga vida útil: normalmente entre 30 y 40 años con una instalación adecuada

9. Aplicaciones
Distribución de servicios públicos
·Redes de 10 kV
·Redes de 20 kV
·Ramales de 35 kV
Instalaciones industriales
·Motores
·Transformadores
·Equipos de producción
Energías renovables
·Sistemas de colectores solares fotovoltaicos
·Redes de recogida de energía eólica
·Sistemas de almacenamiento en baterías
Infraestructuras
·Aeropuertos
·Ferrocarriles
·Centros de datos
·Complejos comerciales

Resumen sobre los cables de media tensión:
Un cable de media tensión es un cable aislado de transmisión de energía diseñado para sistemas de distribución de 1 a 35 kV. Los cables de media tensión modernos suelen utilizar aislamiento de XLPE con conductores de cobre o aluminio y apantallamiento metálico, lo que garantiza un suministro de energía fiable, seguro y eficiente para empresas de servicios públicos, industrias, subestaciones y proyectos de energías renovables.
