Unit Substation ofrece una solución completa y eficiente para la conversión y distribución de energía eléctrica

{{{sourceTextContent.subTitle}}}

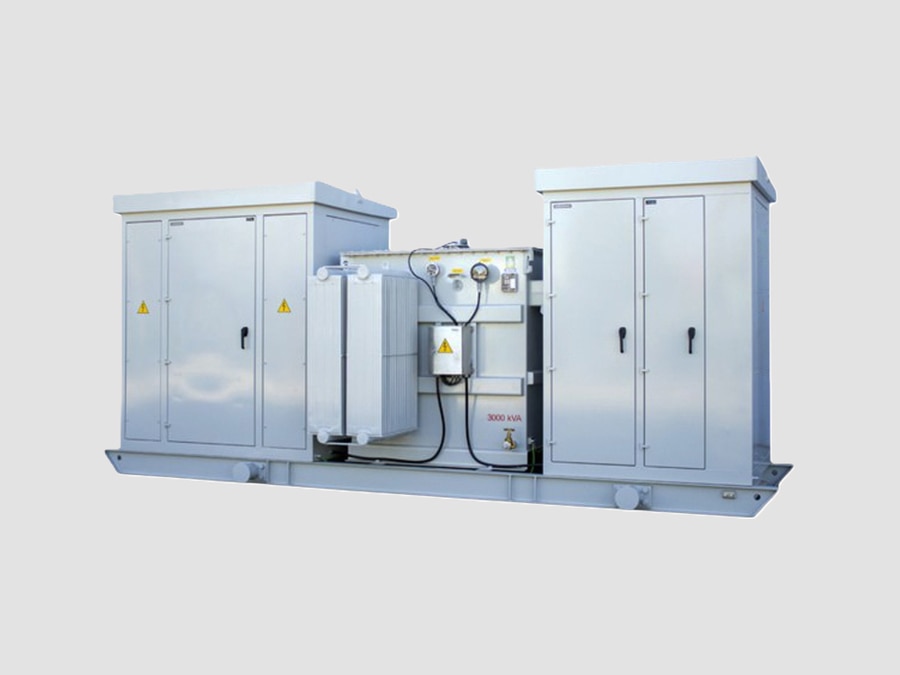

Subestación de la unidad

{{{sourceTextContent.description}}}

Una subestación modular es un conjunto integrado de distribución de energía eléctrica compuesto por una sección de aparamenta de media tensión (MT), un transformador y una sección de aparamenta de baja tensión (BT), instalados como un conjunto coordinado. Está diseñada para reducir la tensión de media tensión de la red eléctrica o de la planta a baja tensión, con el fin de abastecer cargas industriales, comerciales y de infraestructuras.

Las subestaciones unitarias ofrecen un método compacto y eficiente de distribución de energía eléctrica al situar el transformador cerca del centro de carga, lo que reduce la longitud del cableado, la caída de tensión y los costes de instalación.

Características principales
·Sistema integrado de distribución de energía MT/BT
·Conjunto montado y probado en fábrica
·Diseño de instalación compacto
·Alta fiabilidad y seguridad
·Distancia reducida del cable a las cargas
·Apto para aplicaciones en interiores y exteriores
·Fácil mantenimiento y ampliación
·Compatible con sistemas de protección y automatización

Componentes principales
1.) Sección de aparamenta de media tensión
Función:
·Control de la alimentación de media tensión entrante
·Protección contra fallos
·Aislamiento y conmutación
Equipos típicos:
·Interruptor de media tensión
·Interruptor de desconexión de carga
·Interruptor fusible
·Transformador de corriente (TC)
·Transformador de tensión (TT)
·Relé de protección
·Descargador de sobretensión
·Interruptor de puesta a tierra

Niveles de tensión típicos:
·3,3 kV
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV

2.) Transformador de potencia
Función:
·Convierte la media tensión en baja tensión
Tipos de transformadores:
·Transformador sumergido en aceite
·Transformador de tipo seco
·Transformador de resina moldeada
Tensiones de salida habituales:
·400 V
·415 V
·480 V
·600 V
·690 V
Potencias típicas:
·500 kVA
·1000 kVA
·1600 kVA
·2500 kVA
·5000 kVA y superiores

3.) Sección de aparamenta de baja tensión
Función:
·Distribuye la energía a las cargas finales
Equipos típicos:
·ACB (disyuntor de aire)
·MCCB (disyuntor en caja moldeada)
·Cuadros MCC
·Cuadros de compensación con condensadores
·Dispositivos de medición
·Interruptores de alimentación

Tipos de subestaciones unitarias
1.) Subestación unitaria interior
Características:
·Instalada en salas eléctricas
·Protegida de las inclemencias meteorológicas
·Mantenimiento más sencillo
Aplicaciones:
·Edificios comerciales
·Fábricas
·Centros de datos
·Hospitales

2.) Subestación unitaria exterior
Características:
·Carcasa resistente a la intemperie
·Apta para instalación exterior
·Diseño que ahorra espacio
Aplicaciones:
·Plantas industriales
·Distribución de servicios públicos
·Proyectos de energía renovable

3.) Subestación unitaria montada sobre plataforma
Características:
·Instalación exterior a nivel del suelo
·Carcasa a prueba de manipulaciones
·Diseño compacto
Aplicaciones:
·Distribución urbana
·Complejos residenciales
·Instalaciones comerciales

4.) Subestación montada sobre patines
Características:
·Conjunto de patines integrado de fábrica
·Fácil transporte
·Instalación rápida
Aplicaciones:
·Minería
·Petróleo y gas
·Sistemas de energía temporales

Especificaciones técnicas típicas
·Tensión de entrada de media tensión: 3,3–40,5 kV
·Tensión de salida de baja tensión: 400–690 V
·Frecuencia: 50/60 Hz
·Capacidad del transformador: 500 kVA–10 MVA+
·Corriente de media tensión: 630–1250 A
·Corriente del barramento principal de baja tensión: 1000–6300 A
·Nivel de cortocircuito: 25–100 kA
·Tipo de transformador: de aceite / seco / de resina moldeada
·Grado de protección: IP31–IP66
·Instalación: en interiores / en exteriores
·Normas aplicables: IEC 62271, IEC 60076, IEC 61439

Principio de funcionamiento
·La energía de media tensión entra en la sección de aparamenta de media tensión.
·La aparamenta de media tensión proporciona conmutación y protección.
·El transformador reduce la tensión de media tensión a la de baja tensión.
·La aparamenta de baja tensión distribuye la energía a las cargas conectadas.
·Los dispositivos de protección aíslan las fallas para evitar daños en los equipos.
·Los sistemas de monitorización y automatización supervisan el funcionamiento del sistema.

Ventajas
Diseño compacto
·Combina el cuadro de media tensión, el transformador y el cuadro de baja tensión
·Requiere menos espacio de instalación
Mayor eficiencia
·Transformador situado cerca de las cargas
·Longitud de cable reducida
·Menores pérdidas de tensión
Alta fiabilidad
·Conjunto probado en fábrica
·Sistema de protección coordinado
·Menos errores de instalación
Fácil mantenimiento
·Disposición accesible de los equipos
·Resolución de averías simplificada
·Sustitución modular
Rentabilidad
·Menor coste de obra civil
·Menores requisitos de cableado
·Instalación más rápida

Aplicaciones típicas
Instalaciones industriales
·Plantas de fabricación
·Acerías
·Fábricas de cemento
·Fábricas químicas
·Operaciones mineras
Edificios comerciales
·Centros comerciales
·Edificios de oficinas
·Centros de datos
·Hospitales
Proyectos energéticos
·Plantas solares fotovoltaicas
·Parques eólicos
·Sistemas de almacenamiento de energía en baterías (BESS)
Infraestructuras
·Aeropuertos
·Ferrocarriles
·Plantas de tratamiento de aguas
·Instalaciones de transporte

Normas aplicables
·IEC 60076 – Transformadores de potencia
·IEC 62271 – Aparamenta de alta tensión
·IEC 61439 – Conjuntos de aparamenta de baja tensión
·IEC 60529 – Grados de protección (código IP)
·IEC 60947 – Dispositivos de conmutación de baja tensión

Resumen de valores nominales típicos
·Tensión de media tensión (MT): 3,3–40,5 kV
·Tensión de baja tensión (BT): 400–690 V
·Capacidad del transformador: 0,5–10 MVA+
·Aparamenta de media tensión: AIS/GIS
·Tipo de transformador: aceite / seco / resina moldeada
·Aparamenta de baja tensión: ACB/MCCB/MCC
·Protección: IP31–IP66
·Instalación: interior / exterior
·Automatización: SCADA opcional
·Vida útil: ≥25–30 años

Una subestación unitaria ofrece una solución completa y eficiente para la conversión y distribución de energía eléctrica cerca del punto de uso. Al integrar el equipo de conmutación de media tensión, el transformador y el equipo de distribución de baja tensión en un único sistema coordinado, permite reducir el tiempo de instalación, mejorar la fiabilidad, disminuir las pérdidas de potencia y simplificar el mantenimiento para aplicaciones industriales, comerciales y de servicios públicos.
