Aparamenta de baja tensión (centro de control de motores, MCC) para el funcionamiento centralizado de motores

{{{sourceTextContent.subTitle}}}

Aparamenta de baja tensión (centro de control de motores, MCC)

{{{sourceTextContent.description}}}

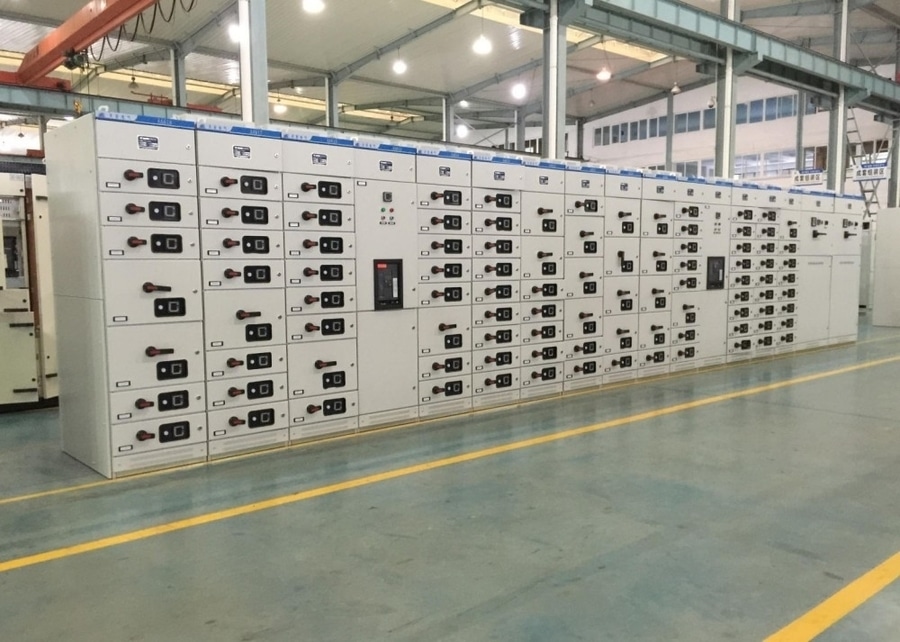

Un centro de control de motores de baja tensión (MCC) es un tipo de conjunto de aparamenta de baja tensión diseñado para controlar, proteger, supervisar y distribuir de forma centralizada la energía eléctrica a múltiples motores y las cargas asociadas. Integra arrancadores de motor, disyuntores, dispositivos de protección, equipos de control y componentes de automatización en una única caja modular.

Los MCC de baja tensión se utilizan ampliamente en plantas industriales, centrales eléctricas, instalaciones de tratamiento de aguas, instalaciones de petróleo y gas, explotaciones mineras, fábricas y grandes edificios comerciales en los que múltiples motores eléctricos requieren un control y una protección centralizados.

Características principales
·Tensión nominal: ≤1000 V CA (habitualmente 400 V, 415 V, 480 V, 690 V)
·Control centralizado de motores y distribución de energía
·Construcción modular en cubículos
·Unidades fijas o extraíbles
·Alta seguridad operativa
·Fácil mantenimiento y ampliación
·Protección y automatización integradas
·Compatible con sistemas PLC, DCS y SCADA
·Construcción resistente a los arcos eléctricos disponible

Secciones típicas de un MCC
Una gama completa de MCC de baja tensión puede incluir:

1.) Sección de entrada de potencia
Funciones:
·Conexión de entrada de la alimentación principal
·Interruptor automático principal
·Medición de potencia
·Protección contra sobretensiones
·Supervisión de la potencia
·Dispositivos típicos:
·Interruptor automático de aire (ACB)
·Interruptor automático en caja moldeada (MCCB)
·Contador de potencia
·Transformadores de corriente (TC)

2.) Sección de alimentación de motores
Proporciona:
·Conmutación de motores
· Protección contra sobrecargas
· Protección contra cortocircuitos
· Aislamiento de motores
Componentes típicos:
· Contactor
· Relé térmico de sobrecarga
· Relé de protección de motor
· MCCB/MCB
· Arrancador suave
· Variador de frecuencia (VFD)

3.) Sección de control
Incluye:
·Interfaz PLC
·Relés de control
·Bloques de terminales
·Módulos de comunicación
·Interruptores de control local
·Lámparas indicadoras

4.) Sección de distribución
Se utiliza para:
·Cargas auxiliares
·Circuitos de alumbrado
·Alimentaciones de baja potencia
·Fuentes de alimentación de control

Especificaciones técnicas típicas
·Tensión nominal: 400 V / 415 V / 480 V / 690 V CA
·Frecuencia nominal: 50/60 Hz
·Corriente del barramento principal: 630–6300 A
·Corriente de resistencia a corto plazo: 25–100 kA, 1 s
·Corriente de resistencia máxima: 52–220 kA
·Potencia nominal del arrancador de motores: Hasta varios MW (dependiendo de la aplicación)
·Grado de protección: IP31–IP65
·Instalación: Encerrado en interior / exterior
·Forma de separación: Forma 2 / Forma 3 / Forma 4
·Tensión de aislamiento: Hasta 1000 V
·Normas aplicables: IEC 61439, IEC 60947

Componentes principales
Dispositivos de protección de circuitos
·Interruptor automático de aire (ACB)
·Interruptor automático en caja moldeada (MCCB)
·Interruptor automático miniatura (MCB)
Protección mediante fusibles
·Dispositivos de control de motores
·Contactor magnético
·Relé térmico de sobrecarga
·Relé electrónico de protección de motores
·Arrancador suave
·Variador de frecuencia (VFD)
Dispositivos de medición
·Amperímetro
·Voltímetro
·Medidor de potencia
·Contador de energía
·Transformador de corriente (TC)
Control y automatización
·Módulos de comunicación para PLC
·E/S remotas
Comunicación por Ethernet
·Sistemas de bus de campo
·Interfaz SCADA

Métodos de arranque de motores

Arranque directo en línea (DOL)
Se utiliza para:
·Motores pequeños
·Aplicaciones sencillas
Ventajas:
·Diseño sencillo
·Bajo coste
·Fácil mantenimiento

Arranque en estrella-triángulo
Se utiliza para:
·Motores de tamaño medio
Ventajas:
·Reducción de la corriente de arranque
·Menor esfuerzo mecánico

Arrancador suave
Se utiliza para:
·Bombas
·Ventiladores
·Compresores
Ventajas:
·Aceleración suave
·Reducción de los golpes mecánicos

Variador de frecuencia (VFD)
Se utiliza para:
·Aplicaciones de control de velocidad
Ventajas:
·Ahorro energético
·Control preciso del motor
·Optimización del proceso

Principio de funcionamiento
·La energía de baja tensión entrante llega al cuadro de control motorizado (MCC) a través del interruptor principal.
·La barra colectora principal distribuye la energía a los compartimentos individuales de alimentación de los motores.
·Cada alimentador controla un motor o una carga.
·Los dispositivos de protección supervisan la corriente, la tensión y el estado de los motores.
·En caso de sobrecarga o fallo, el dispositivo de protección desconecta el circuito afectado.
·Los sistemas de control pueden accionar los motores de forma local o remota a través de PLC/DCS/SCADA.

Ventajas
Control centralizado
·Todos los motores situados en una misma instalación eléctrica
·Funcionamiento y supervisión simplificados
·Menor cableado de control
Mayor seguridad
·Compartimentos separados
·Aislamiento seguro
·Enclavamiento mecánico
·Protección opcional contra arcos eléctricos
Fácil mantenimiento
·Módulos de motor extraíbles
·Sustitución rápida
·Tiempo de inactividad reducido
Ampliación flexible
·Se pueden añadir alimentadores de motor adicionales
·El diseño modular permite futuras actualizaciones
Preparado para la automatización
·Integración con PLC/DCS
·Funcionamiento remoto
·Monitorización del estado

Aplicaciones típicas
·Plantas de tratamiento de agua y aguas residuales
·Instalaciones de petróleo y gas
·Plantas químicas
·Acerías
·Fábricas de cemento
·Operaciones mineras
·Centrales de generación de energía
·Sistemas de climatización
·Plantas de procesamiento de alimentos
·Plataformas marítimas y en alta mar
·Sistemas de refrigeración de centros de datos

Normas aplicables
·IEC 61439 – Conjuntos de aparatos de conmutación y control de baja tensión
·IEC 60947-1 – Requisitos generales para aparatos de conmutación de baja tensión
·IEC 60947-2 – Interruptores automáticos
·IEC 60947-4-1 – Contactores y arrancadores de motor
·IEC 60529 – Protección de envolventes (índice de protección IP)

Resumen de valores nominales típicos
·Tensión del sistema: 400–690 V CA
·Corriente del barramento principal: 630–6300 A
·Nivel de fallo: 25–100 kA
·Control de motores: arranque directo (DOL) / estrella-triángulo / arrancador suave / variador de frecuencia (VFD)
·Carcasa: metálica
·Protección: IP31–IP65
·Instalación: interior / exterior
·Automatización: PLC / DCS / SCADA
·Vida útil: ≥25–30 años

Un centro de control de motores de baja tensión (MCC) ofrece una solución completa para el funcionamiento centralizado de los motores, su protección y su automatización. Su diseño modular, su alto nivel de seguridad y su compatibilidad con los sistemas de control modernos lo convierten en un componente esencial en aplicaciones de distribución eléctrica industrial y control de procesos.
