La unidad principal de anillo (RMU) aislada con gas de 24 kV ofrece funciones fiables de conmutación, protección, seccionamiento y aislamiento de fallos.

{{{sourceTextContent.subTitle}}}

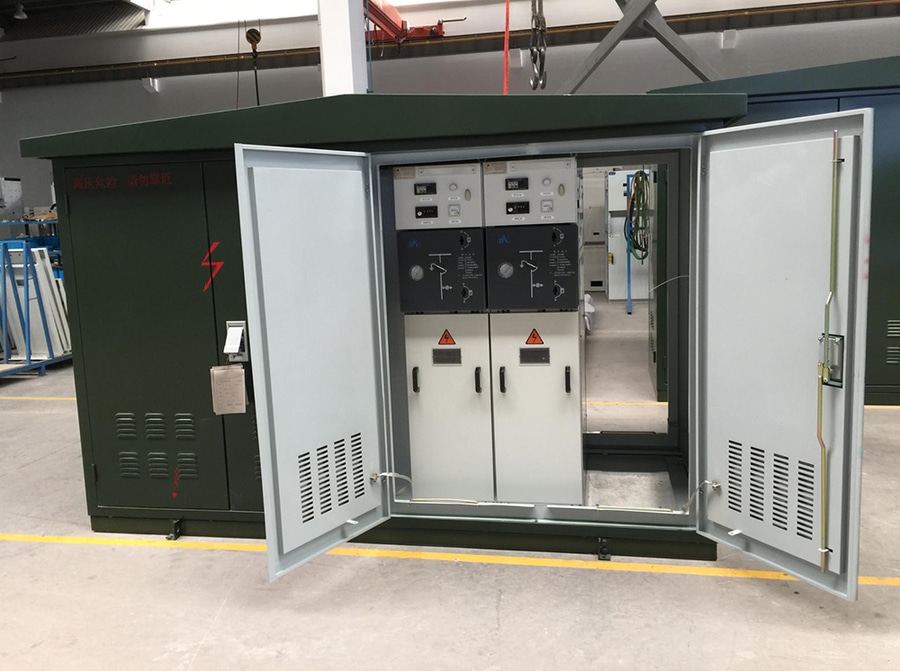

Unidad principal en anillo (RMU) de 24 kV

{{{sourceTextContent.description}}}

La unidad principal en anillo (RMU) aislada con gas de 24 kV es un equipo de conmutación de media tensión, ensamblado en fábrica y con carcasa metálica, diseñado para redes de distribución de 24 kV. Proporciona conmutación, protección, seccionamiento y aislamiento de fallos fiables, al tiempo que mantiene el suministro eléctrico ininterrumpido a las secciones de la red que funcionan correctamente. Los principales componentes bajo tensión están encerrados en un depósito sellado de acero inoxidable lleno de gas SF₆ o de un gas aislante respetuoso con el medio ambiente, lo que proporciona un excelente aislamiento y un alto rendimiento en la extinción de arcos.

Características principales
·Tensión nominal: 24 kV
·Construcción compacta, totalmente sellada y aislada con gas
·Depósito de gas sellado de por vida que no requiere mantenimiento
·Alta fiabilidad operativa y seguridad
·Apto para subestaciones interiores y exteriores
·Diseño modular y ampliable
·Bajos requisitos de mantenimiento
·Clasificación de arco interno disponible
·Compatible con sistemas SCADA y de automatización de la distribución

Módulos funcionales típicos
Una RMU de 24 kV puede configurarse con combinaciones de:
·Interruptor de corte de carga (LBS)
·Interruptor de vacío (VCB)
·Combinación de interruptor-fusible
·Módulo de barras colectoras
·Módulo de interruptor de cable
·Módulo de medición
·Interruptor de puesta a tierra
·Interruptor de sección de barras
·Unidad terminal remota (RTU)

Las disposiciones típicas incluyen:
CCC: tres interruptores de corte de carga
CCF: dos interruptores de cable + un interruptor fusible
CCV: dos interruptores de cable + un interruptor de vacío
Configuraciones modulares ampliables para ramales adicionales

Especificaciones técnicas típicas
·Tensión nominal: 24 kV
·Tensión máxima del sistema: 24/25,8 kV
·Frecuencia nominal: 50/60 Hz
·Corriente nominal: 630 A (1250 A opcional)
·Corriente de resistencia de corta duración: 20–25 kA, 3 s
·Corriente máxima de resistencia: 50–63 kA
·Corriente nominal de corte en cortocircuito: hasta 25 kA
·Tensión de resistencia al impulso de rayo (BIL): 125 kV
·Tensión de resistencia a la frecuencia industrial: 50 kV (1 min)
·Grado de protección: carcasa IP4X, depósito de gas sellado IP67
·Resistencia mecánica: ≥2.000–10.000 operaciones
·Tasa de fuga de gas: normalmente <0,1–0,2 % al año
·Normas aplicables: IEC 62271-1, IEC 62271-200, IEC 62271-103

Componentes principales
·Depósito de gas sellado de acero inoxidable
·Gas SF₆ o gas de aislamiento ecológico
·Interruptor de corte de carga (LBS)
·Interruptor de vacío (módulos VCB)
·Interruptor de tres posiciones (ON–OFF–TIERRA)
·Barras colectoras de cobre
·Compartimento de terminación de cables
·Armario de control de baja tensión
·Sistema de enclavamiento mecánico y eléctrico
·Indicador de presión de gas
·Dispositivo de alivio de presión

Principio de funcionamiento
·La línea de alimentación entrante alimenta la RMU a través de un conmutador de cable.
·La barra colectora interna aislada distribuye la energía a las líneas de salida.
·Durante el funcionamiento normal, los interruptores de carga realizan las operaciones de conmutación.
·En caso de fallo, el fusible o el interruptor de vacío interrumpe la corriente de fallo.
·La línea afectada se aísla, mientras que el resto de la red sigue funcionando, lo que garantiza una alta continuidad del servicio.

Ventajas
·Dimensiones compactas
·Excelente rendimiento de aislamiento
·Alta fiabilidad en entornos contaminados, húmedos y costeros
·Mantenimiento mínimo
·Larga vida útil (normalmente 30 años o más)
·Alta seguridad para el personal
·Reducción de la duración de las interrupciones del servicio gracias al rápido aislamiento de las averías
·Apto para la automatización de redes inteligentes y el funcionamiento remoto

Aplicaciones típicas
·Subestaciones de distribución urbanas
·Instalaciones industriales
·Complejos comerciales
·Redes de distribución residenciales
·Plantas de energía renovable
·Parques eólicos
·Plantas solares fotovoltaicas
·Aeropuertos
·Hospitales
·Sistemas de alimentación de ferrocarriles y metro
·Centros de datos
·Subestaciones secundarias de empresas de servicios públicos

Normas internacionales aplicables
·IEC 62271-1 – Aparamenta de alta tensión: especificaciones comunes
·IEC 62271-200 – Aparamenta de CA en envolvente metálica
·IEC 62271-103 – Interruptores para tensiones nominales superiores a 1 kV
·IEC 61869 – Transformadores de medida (cuando proceda)
·IEC 60529 – Grados de protección (código IP)

Resumen de valores nominales típicos
·Tensión nominal: 24 kV
·Corriente nominal: 630 A
·Corriente de fallo: 20–25 kA
·BIL: 125 kV
·Resistencia a la frecuencia industrial: 50 kV
·Medio de aislamiento: SF₆ o eco-gas
·Instalación: interior / exterior
·Grado de protección: IP67 (depósito sellado)
·Automatización: SCADA / RTU opcionales
·Vida útil: ≥30 años

Una unidad de distribución en gas (RMU) de 24 kV se utiliza ampliamente en los modernos sistemas de distribución de media tensión debido a su tamaño compacto, su construcción estanca, su alta fiabilidad y su capacidad para mantener la continuidad de la red mediante un aislamiento eficaz de las faltas. Resulta especialmente adecuada para infraestructuras urbanas, plantas industriales, instalaciones de energías renovables y redes de distribución inteligentes.
