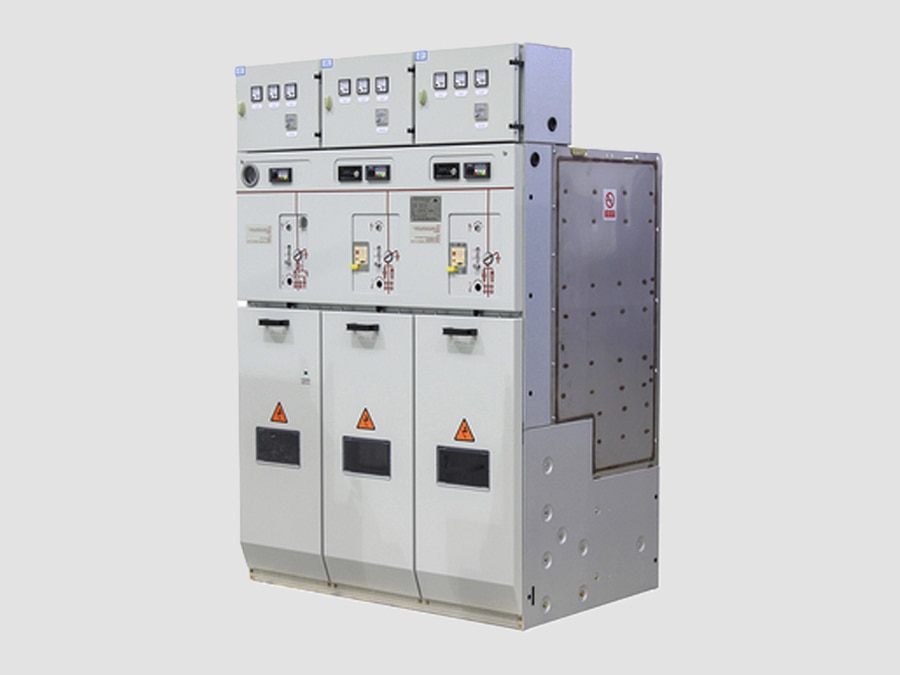

Unidad principal anular (RMU) aislada con gas de 12 kV: una instalación de conmutación de media tensión compacta y montada en fábrica

{{{sourceTextContent.subTitle}}}

Unidad principal de anillo (RMU) de 12 kV

{{{sourceTextContent.description}}}

La unidad principal en anillo (RMU) aislada con gas de 12 kV es un equipo de conmutación de media tensión compacto y montado en fábrica que se utiliza en redes de distribución eléctrica secundarias. Está diseñada para proporcionar conmutación, protección, aislamiento y seccionamiento de los ramales de distribución de 12 kV, al tiempo que garantiza una alta fiabilidad y un mantenimiento mínimo. Todos los componentes bajo tensión están encerrados en un depósito sellado y aislado con gas, lo que los protege del polvo, la humedad, la contaminación y las condiciones ambientales adversas.

Características principales
·Tensión nominal: 12 kV
·Frecuencia nominal: 50/60 Hz
·Construcción aislada con gas y sellada de por vida
·Dimensiones compactas para instalación en interiores o exteriores
·Alta fiabilidad operativa
·Depósito de gas que no requiere mantenimiento
·Configuraciones modulares y ampliables
·Alta seguridad para el personal gracias al diseño interno resistente a los arcos eléctricos (opcional)
·Apto para la monitorización remota y la automatización de la distribución (SCADA)

Módulos funcionales típicos
·Interruptor de corte de carga (LBS)
·Interruptor de vacío (VCB)
·Combinación de interruptor-fusible
·Interruptor de puesta a tierra
·Módulo de barras colectoras
·Módulo de medición
·Compartimento de conexión de cables

Las configuraciones típicas incluyen:
·CCF – Dos interruptores de cable + una alimentación de transformador con fusible
·CCC: tres interruptores de corte de carga
·CCV: dos interruptores de cable + un interruptor de vacío
·Configuraciones modulares ampliables

Especificaciones técnicas típicas
·Tensión nominal: 12 kV
·Tensión máxima del sistema: 12/17,5 kV
·Frecuencia nominal: 50/60 Hz
·Corriente nominal: 630 A (hasta 1250 A opcional)
·Corriente de resistencia de corta duración: 20–25 kA, 3 s
·Corriente de resistencia de pico: 50–63 kA
·Capacidad de corte: 20–25 kA
·Tensión de resistencia al impulso de rayo (BIL): 75 kV
·Tensión de resistencia a la frecuencia industrial: 28 kV (1 min)
·Grado de protección: carcasa IP4X (depósito de gas típicamente IP67)
·Resistencia mecánica: ≥2.000–10.000 operaciones
·Tasa de fuga de gas: Normalmente <0,1–0,2 % al año
·Norma aplicable: IEC 62271-200, IEC 62271-103

Construcción
Una unidad de conmutación y distribución (RMU) típica de 12 kV aislada con gas consta de:
·Depósito de gas sellado de acero inoxidable
·Gas SF₆ o gas aislante ecológico alternativo
·Interruptor de tres posiciones (ENCENDIDO–APAGADO–TIERRA)
·Interruptor de vacío (para módulos de interruptor)
·Barras colectoras
·Compartimento de terminación de cables
·Compartimento de control de baja tensión
·Enclavamientos mecánicos y eléctricos
·Dispositivo de alivio de presión

Principio de funcionamiento
·La energía entrante llega a través de un cable de alimentación.
·El interruptor de carga alimenta la barra colectora interna.
·La energía se distribuye a los alimentadores de salida o a los transformadores.
·Durante una avería, el fusible o el interruptor de vacío aísla la sección defectuosa.
·Los alimentadores en buen estado permanecen energizados, lo que garantiza la continuidad del servicio.

Ventajas
·Diseño muy compacto
·Excelente rendimiento de aislamiento
·Alta fiabilidad en entornos contaminados y húmedos
·Menores requisitos de mantenimiento
·Mayor seguridad para el operador
·Alta continuidad del servicio
·Apto para la automatización de redes inteligentes
·Larga vida útil (normalmente más de 30 años)

Aplicaciones
·Redes de distribución urbanas
·Edificios comerciales
·Plantas industriales
·Instalaciones de energía renovable
·Parques eólicos
·Plantas de energía solar
·Aeropuertos
·Hospitales
·Ferrocarriles y sistemas de metro
·Centros de datos
·Subestaciones secundarias de servicios públicos

Normas comunes
·IEC 62271-200 – Aparamenta de CA en envolvente metálica
·IEC 62271-103 – Interruptores para tensiones nominales superiores a 1 kV
·IEC 62271-1 – Especificaciones comunes
·IEC 60044 / IEC 61869 – Transformadores de medida (si están instalados)
·IEC 60529 – Grado de protección (IP)

Valores nominales típicos
·Tensión: 12 kV
·Corriente: 630 A
·Corriente de fallo: 20–25 kA
·BIL: 75 kV
·Protección: IP67 (depósito de gas)
·Medio aislante: SF₆ o gas ecológico
·Instalación: interior / exterior
·Mecanismo de accionamiento: manual o motorizado
·Automatización: integración opcional con SCADA/RTU

Las modernas unidades de conmutación y distribución (RMU) de 12 kV aisladas con gas se utilizan ampliamente en los sistemas de distribución de media tensión, ya que combinan un tamaño compacto, una construcción sellada y una alta fiabilidad operativa, al tiempo que permiten un rápido aislamiento de fallos y un suministro eléctrico ininterrumpido a las secciones de la red no afectadas.
