Aislador de disco de vidrio para líneas aéreas de transmisión y distribución

{{{sourceTextContent.subTitle}}}

Aislador de disco de vidrio

{{{sourceTextContent.description}}}

El aislador de disco de vidrio, también conocido como aislador de suspensión de vidrio templado o aislador de vidrio con tapa y pasador, es un aislador de alta tensión que se utiliza en líneas aéreas de transmisión y distribución para aislar eléctricamente los conductores de las torres y las estructuras de soporte, al tiempo que soporta cargas mecánicas de tracción.

Se fabrica con vidrio templado, combinado con accesorios metálicos de tapa y pasador, y suele montarse en cadenas de aislantes para sistemas de transmisión de media, alta y muy alta tensión.

Funciones principales
·Aislamiento eléctrico: Impide el flujo de corriente entre los conductores energizados y las estructuras de transmisión conectadas a tierra.
·Soporte mecánico: soporta los conductores aéreos y resiste el peso de los mismos, las cargas del viento y las fuerzas de tracción.
·Distribución de tensión: proporciona aislamiento en largas distancias de transmisión mediante unidades de discos múltiples.
·Identificación de fallos: la rotura del vidrio es detectable a simple vista, ya que los discos dañados se rompen por completo.

Aplicaciones típicas

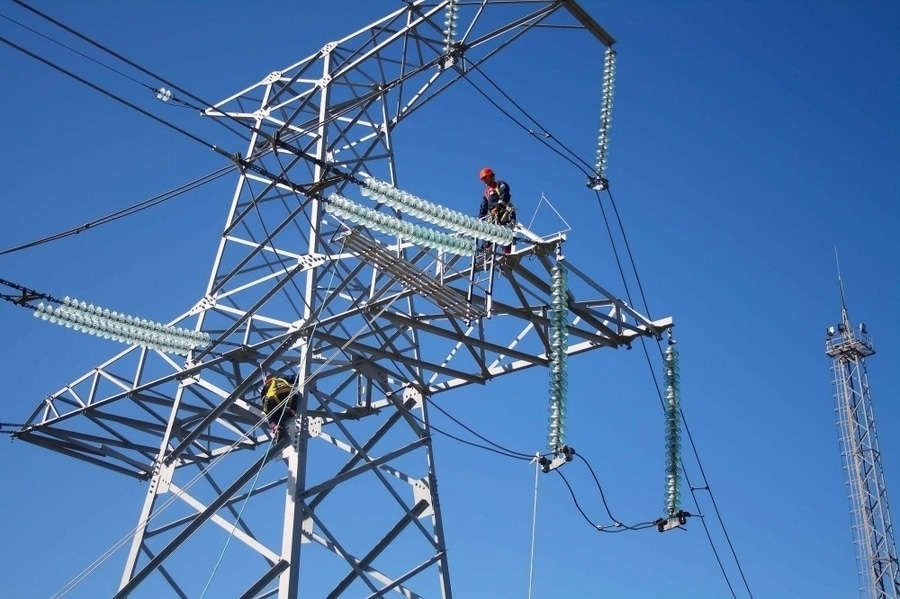

·Líneas aéreas de transmisión de alta tensión
·Sistemas de transmisión de muy alta tensión (EHV)
·Torres de suspensión
·Torres de tensión/extremo
·Redes de distribución
·Sistemas de electrificación ferroviaria
·Corredores de transmisión de energía eléctrica

Especificaciones técnicas típicas
·Tensión nominal: 11 kV – 1000 kV+
·Tipo de aislador: tipo de disco de suspensión
·Material: vidrio templado
·Estructura del aislamiento: tapa y pasador
·Instalación: al aire libre
·Resistencia mecánica: 40 kN – 530 kN+
·Frecuencia: 50 Hz / 60 Hz
·Montaje: montaje en cadena
·Comportamiento frente a la contaminación: según el diseño de la distancia de fuga

Construcción
Un aislador de disco de vidrio típico consta de:
1. Cuerpo de disco de vidrio templado
·Proporciona aislamiento eléctrico
·Alta rigidez dieléctrica
·Su estructura transparente permite la inspección visual
·Diseñado para soportar tensiones mecánicas y térmicas
2. Tapa metálica
·Normalmente de acero galvanizado
·Conecta la parte superior de la cadena de aislantes
·Proporciona la conexión mecánica entre las unidades
3. Pasador metálico
·Conecta la parte inferior de la unidad aislante
·Transfiere la carga mecánica de tracción
4. Junta de cemento
·Une el cuerpo de vidrio con los accesorios metálicos
·Garantiza la estabilidad mecánica
5. Superficie de esmalte protector
·Mejora la resistencia a la intemperie
·Reduce la adhesión de la contaminación

Principio de funcionamiento
Durante el funcionamiento normal:
·El disco de vidrio proporciona aislamiento entre el conductor y la torre.
·Varios discos se conectan en serie para soportar la tensión requerida por el sistema.
·La carga mecánica se transmite a través del conjunto de tapa y pasador.

En condiciones anómalas:
·El aislador resiste los impulsos de rayo y las sobretensiones de conmutación.
·Si una unidad de vidrio falla, el cuerpo de vidrio se rompe mientras que los accesorios metálicos permanecen fijados, lo que permite una fácil detección y sustitución.

Ventajas
·Excelente rendimiento de aislamiento eléctrico
·Fácil inspección visual de las unidades dañadas
·Alta resistencia mecánica
·Larga vida útil
·Características eléctricas estables
·Buena resistencia al envejecimiento
·Modo de fallo autoidentificable
·Adecuado para líneas de transmisión de muy alta tensión
·Alta resistencia a las variaciones de temperatura

Tipos comunes
1. Aislador de disco de vidrio de suspensión estándar
·Se utiliza para aplicaciones normales de transmisión
·Se instala en cadenas de suspensión verticales
2. Aislador de disco de vidrio anticontaminación
·Mayor distancia de fuga
·Se utiliza en zonas costeras e industriales contaminadas
3. Aislador de disco de vidrio de alta resistencia mecánica
·Diseñado para cargas pesadas de conductores
·Se utiliza en líneas de transmisión de gran luz
4. Aislador de disco de vidrio de tracción
·Se utiliza para torres angulares y aplicaciones en extremos de línea

Aplicaciones típicas de tensión
·11–33 kV Cadenas de suspensión cortas
·66–132 kV Cadenas de discos múltiples
·220 kV Aproximadamente 12–16 discos
·330–500 kV Cadenas de suspensión más largas
·765–1000 kV Cadenas extralargas de EHV/UHV

Normas aplicables
·IEC 60383 – Aisladores para líneas aéreas con tensión nominal superior a 1000 V
·IEC 60305 – Aisladores para líneas aéreas – Unidades aislantes de cerámica o vidrio para sistemas de CA
·IEC 61109 – Aisladores compuestos para líneas aéreas de CA
·ANSI C29.2 – Aisladores de suspensión de porcelana de proceso húmedo y de vidrio templado

Aplicaciones típicas por sector
·Empresas eléctricas: Aislamiento de líneas de transmisión
·Energías renovables: Líneas de transmisión de conexión a la red
·Sistemas ferroviarios: Electrificación aérea
·Servicios públicos industriales: Redes privadas de alta tensión
·Operadores de transmisión de energía: Líneas aéreas de muy alta tensión (EHV) y ultraalta tensión (UHV)

Características principales
·Cuerpo aislante de vidrio templado
·Diseño de suspensión con tapa y pasador
·Alta resistencia mecánica a la tracción
·Excelente rendimiento de aislamiento eléctrico
·Indicación visible de fallo
·Apto para sistemas de alta y extraalta tensión
·Larga vida útil con bajo mantenimiento
·Ampliamente utilizado en redes de transmisión a nivel mundial
·Cumple con las normas IEC 60305 e IEC 60383
