El aislador de porcelana para postes (aislador de pedestal) proporciona aislamiento entre los conductores bajo tensión y las estructuras de soporte conectadas a tierra.

{{{sourceTextContent.subTitle}}}

Aislador de porcelana para postes de estación

{{{sourceTextContent.description}}}

El aislador de poste de porcelana para subestaciones, también conocido como aislador de pedestal o aislador de poste para subestaciones, es un componente de aislamiento eléctrico de alta tensión que se utiliza en subestaciones y parques de distribución al aire libre para sostener y aislar eléctricamente barras colectoras, seccionadores, interruptores automáticos, transformadores de medida y otros equipos de alta tensión de las estructuras conectadas a tierra.

Está fabricado con porcelana eléctrica de alta resistencia y está diseñado para soportar tanto las tensiones eléctricas como las cargas mecánicas en entornos de sistemas eléctricos al aire libre.

Funciones principales
·Aislamiento eléctrico: Proporciona aislamiento entre los conductores energizados y las estructuras de soporte conectadas a tierra.
·Soporte mecánico: Soporta barras colectoras y equipos de alta tensión en condiciones normales y de cortocircuito.
·Aislamiento de tensión: Mantiene las distancias de aislamiento requeridas en las subestaciones.
·Protección frente a las condiciones ambientales: Garantiza un funcionamiento fiable en condiciones de contaminación exterior, lluvia, hielo y variaciones de temperatura.

Aplicaciones típicas

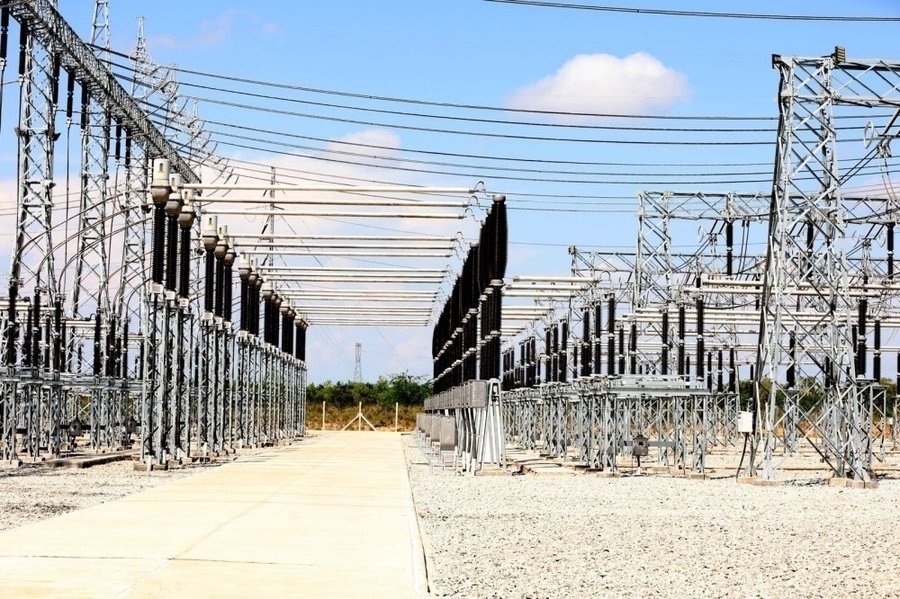

·Subestaciones al aire libre
·Patios de conmutación de alta tensión
·Sistemas de soporte de barras colectoras
·Soportes para seccionadores
·Soportes para interruptores automáticos
·Soportes para transformadores de corriente y de tensión
·Estructuras de montaje de pararrayos
·Sistemas de transmisión y distribución de energía

Especificaciones técnicas típicas
·Tensión nominal: 12 kV – 420 kV
·Rango de tensión del sistema: de media a extraalta tensión
·Material aislante: porcelana eléctrica
·Instalación: al aire libre
·Tipo de montaje: sobre pedestal / con brida
·Frecuencia: 50 Hz / 60 Hz
·Tipo de aislador: tipo poste de subestación
·Resistencia mecánica: resistencia nominal a la carga en voladizo
·Clase ambiental: resistente a la contaminación en exteriores

Construcción
Un aislador de porcelana tipo poste de subestación típico consta de:
1. Cuerpo aislante de porcelana
·Alta rigidez dieléctrica
·Excelente resistencia mecánica
·Resistente al envejecimiento por los agentes atmosféricos
·Proporciona aislamiento entre las partes bajo tensión y tierra
2. Accesorios metálicos de los extremos
·Accesorios de acero galvanizado o aleación de aluminio
·Se utilizan para el montaje y la conexión de equipos
·Diseñados para soportar cargas mecánicas
3. Sección de unión cementada
·Une las secciones de porcelana y los accesorios metálicos
·Proporciona estabilidad mecánica
4. Brida de montaje
·Permite la instalación en estructuras de acero, bastidores de equipos o cimientos

Principio de funcionamiento
Durante el funcionamiento normal:
·El conductor o equipo energizado se monta en la parte superior del aislador.
·El cuerpo de porcelana impide el flujo de corriente hacia la estructura conectada a tierra.
·El aislador soporta la tensión continua del sistema.

En condiciones anómalas:
·Soporta sobretensiones temporales.
·Soporta las fuerzas mecánicas provocadas por corrientes de cortocircuito, el viento y el funcionamiento de los equipos.

Ventajas
·Elevada resistencia mecánica
·Excelente rendimiento de aislamiento eléctrico
·Larga vida útil
·Buena resistencia al envejecimiento ambiental
·Rendimiento estable ante variaciones de temperatura
·Adecuado para subestaciones de alta tensión
·Bajos requisitos de mantenimiento
·Tecnología probada durante décadas de servicio al aire libre

Tipos comunes
1. Aislador de poste de subestación de núcleo sólido
·Cuerpo de porcelana de una sola pieza
·Se utiliza para media tensión y cargas mecánicas reducidas
2. Aislador de poste de subestación de varias unidades
·Varias secciones de porcelana ensambladas entre sí
·Se utilizan para niveles de tensión más elevados
3. Combinación de aislador de línea y de estación
·Se utiliza cuando se requiere tanto el soporte del conductor como el aislamiento
4. Aislador de pedestal de alta resistencia mecánica
·Diseñado para barras colectoras pesadas y equipos de conmutación

Aplicaciones típicas de tensión
·12–36 kV Subestaciones de distribución y aparamenta
·66–145 kV Patios de conmutación al aire libre y soportes de barras colectoras
·220–245 kV Subestaciones de transmisión
·362–420 kV: Patios de conmutación de muy alta tensión

Normas aplicables
·IEC 60168: Ensayos de aisladores de poste para interior y exterior de material cerámico
·IEC 60273: Características de los aisladores de poste para interior y exterior
·IEC 62231 – Aisladores de poste compuestos para subestaciones
·ANSI C29.9 – Aisladores de porcelana fabricados mediante proceso en húmedo – Tipo de poste para subestaciones

Aplicaciones típicas por sector
·Empresas eléctricas: Soporte de barras colectoras y equipos de subestaciones
·Energías renovables: Subestaciones colectoras
·Plantas industriales: Patios de conmutación de alta tensión
·Minería: Subestaciones eléctricas al aire libre
·Petróleo y gas: Instalaciones de distribución eléctrica
·Ferrocarriles: Subestaciones de tracción

Características principales
·Construcción de porcelana de alta resistencia
·Excelente fiabilidad del aislamiento
·Elevada capacidad mecánica en voladizo
·Diseño resistente a la intemperie para uso en exteriores
·Adecuado para el soporte de barras colectoras y aparamenta
·Larga vida útil
·Bajos requisitos de mantenimiento
·Diseñado para subestaciones de media y alta tensión
·Cumple con las normas IEC 60168, IEC 60273 y ANSI C29.9
