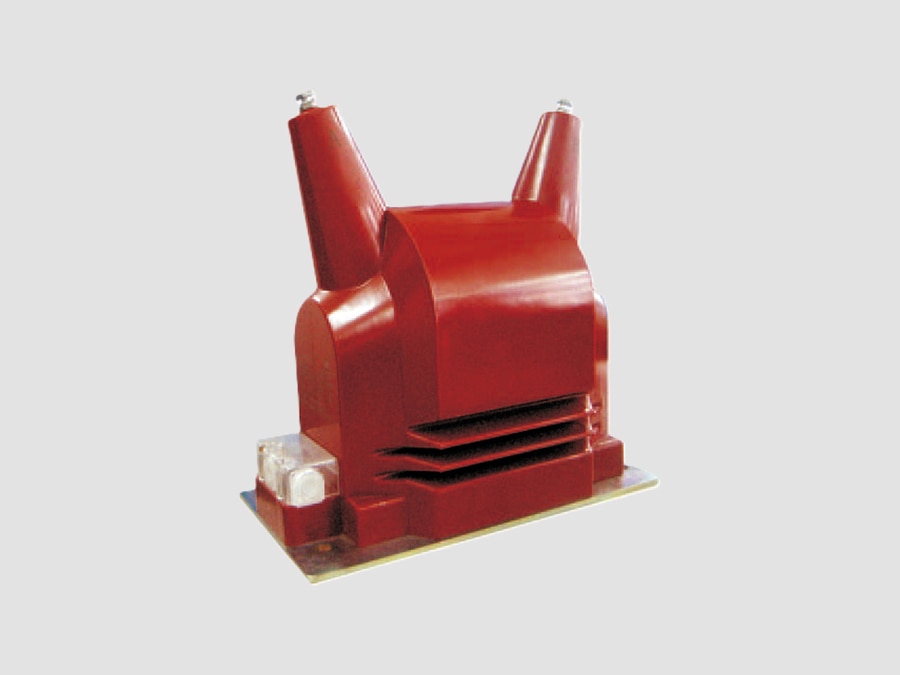

Transformador de tensión de 24 kV (tipo para interiores)

{{{sourceTextContent.subTitle}}}

Transformador de tensión de 24 kV

{{{sourceTextContent.description}}}

El transformador de tensión (VT) de interior de 24 kV, también conocido como transformador de potencial (PT) de interior, es un transformador de medida diseñado para reducir las tensiones de los sistemas de media tensión de hasta 24 kV a tensiones bajas estandarizadas con fines de medición, protección, supervisión y control. Estos transformadores se instalan habitualmente en aparamenta metálica de interior, unidades de anillo principal (RMU) y subestaciones de media tensión.

Funciones principales
Medición de tensión: Convierte la tensión primaria en tensiones secundarias estandarizadas (normalmente 100 V o 110 V) para los instrumentos de medida.
Protección: Suministra señales de tensión precisas a los relés de protección para la protección contra sobretensión, subtensión, direccional, de sincronización y de distancia.
Aislamiento eléctrico: Aísla de forma segura los equipos de medición y protección de baja tensión de la red de media tensión.

Aplicaciones típicas
·Aparamenta de media tensión en interiores
·Unidades de anillo principal (RMU)
·Subestaciones de distribución de servicios públicos
·Sistemas de energía industriales
·Edificios comerciales
·Plantas de energía renovable (solar y eólica)
·Instalaciones mineras, petroleras, gasísticas y de fabricación

Especificaciones técnicas típicas
·Tensión nominal: 24 kV
·Tensión máxima del sistema: 24 kV o 25,8 kV
·Frecuencia nominal: 50 Hz / 60 Hz
·Tensión primaria nominal: 22 kV, 24 kV o 22/√3 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Clase de precisión: 0,1; 0,2; 0,5; 1,0; 3P; 6P
·Carga nominal: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Tipo de aislamiento: resina epoxi moldeada
·Método de refrigeración: aire natural (AN)
·Instalación: en interiores

Construcción
Un transformador de tensión típico de 24 kV para uso en interiores incluye:
·Bobinado primario de alta tensión
·Uno o más bobinados secundarios
·Núcleo magnético laminado de acero al silicio
·Aislamiento de resina epoxi moldeada al vacío
·Terminal primario
·Caja de terminales secundaria
·Base de montaje
·Terminal de puesta a tierra

El moldeado de resina epoxi proporciona:
·Excelente aislamiento dieléctrico
·Alta resistencia mecánica
·Resistencia a la humedad y a la contaminación
·Baja descarga parcial
·Funcionamiento sin necesidad de mantenimiento

Tipos habituales
·Transformador de tensión inductivo monofásico
·Transformador de tensión aislado bipolar
·Transformador de tensión aislado tripolar
·Transformador de tensión extraíble (enchufable)
·Transformador de tensión protegido con fusible
·Transformador de tensión de doble secundario para medición y protección

Ventajas
·Alta precisión de medición
·Rendimiento de aislamiento fiable
·Diseño compacto para instalación en aparamenta
·Funcionamiento sin necesidad de mantenimiento
·Larga vida útil
·Alta resistencia a la humedad y a los contaminantes
·Excelente rendimiento térmico y mecánico
·Apto para funcionamiento continuo en interiores

Normas aplicables
·IEC 61869-1 – Transformadores de medida – Requisitos generales
·IEC 61869-3 – Requisitos adicionales para transformadores de tensión inductivos
·IEEE C57.13 – Requisitos de la norma IEEE para transformadores de medida

Cableado típico
Lado primario
·Conectado fase a fase o fase a tierra en la red de 24 kV.

Lado secundario
·Contadores de energía
·Voltímetros
·Relés de protección
·Analizadores de calidad de la energía
·Sistemas SCADA y de automatización

Aplicaciones típicas por sector
·Distribución de servicios públicos: medición de consumo y protección de ramales
·Plantas industriales: protección de motores, transformadores y ramales
·Edificios comerciales: supervisión de la distribución de media tensión
·Parques eólicos: medición de la tensión del circuito colector
·Plantas de energía solar: supervisión de inversores y ramales de distribución
·Minería: aparamenta subterránea y de superficie
·Petróleo y gas: sistemas de distribución de energía para procesos

Características principales
·Tensión nominal del sistema de hasta 24 kV
·Construcción moldeada en resina epoxi para uso en interiores
·Alta fiabilidad del aislamiento
·Transformación precisa de la tensión para medición y protección
·Múltiples configuraciones de devanados secundarios
·Baja descarga parcial y alta rigidez dieléctrica
·Compacto, ligero y sin necesidad de mantenimiento
·Cumple con las normas IEC 61869 e IEEE C57.13
