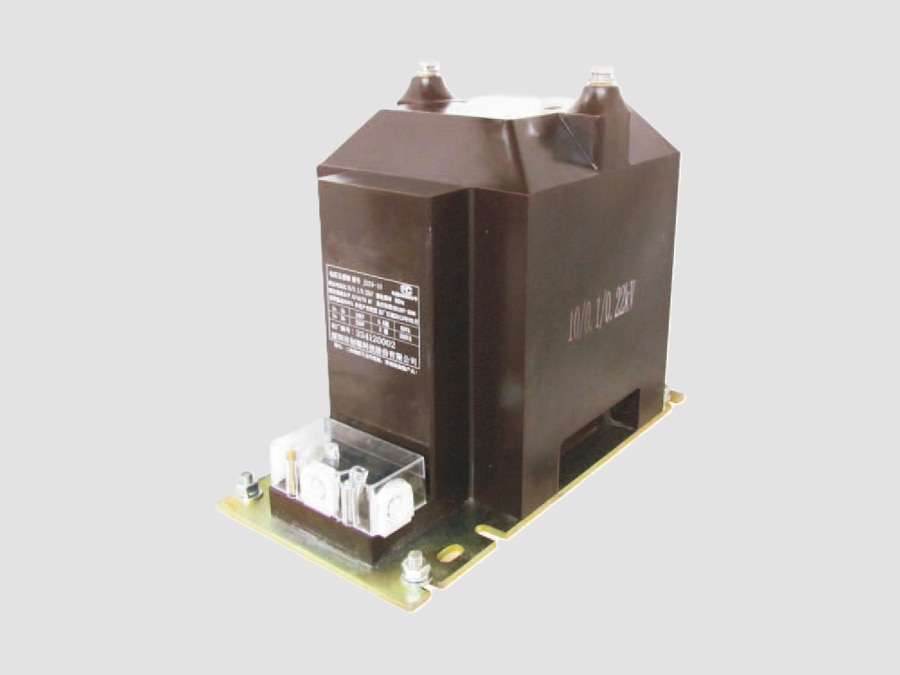

Transformador de tensión de 12 kV (tipo para interiores)

{{{sourceTextContent.subTitle}}}

Transformador de tensión de 12 kV

{{{sourceTextContent.description}}}

El transformador de tensión (VT) de interior de 12 kV, también conocido como transformador de potencial (PT), es un transformador de medida diseñado para reducir con precisión las tensiones de los sistemas de media tensión (hasta 12 kV) a tensiones bajas estandarizadas (normalmente 100 V, 110 V o valores basados en √3) para la medición, la protección y la supervisión en instalaciones de conmutación interiores.

Funciones principales
Medición de tensión: Suministra señales de tensión precisas a contadores de energía e instrumentos de medición.
Protección: Proporciona entradas de tensión a los relés de protección contra sobretensión, subtensión, protección direccional, de sincronización y de distancia.
Aislamiento eléctrico: Aísla eléctricamente los equipos secundarios de la red de alta tensión, mejorando la seguridad del personal y de los equipos.

Aplicaciones típicas
·Aparamenta de media tensión
·Unidades de anillo principal (RMU)
·Subestaciones industriales
·Edificios comerciales
·Plantas de energía renovable
·Redes de distribución eléctrica
·Instalaciones mineras y de fabricación

Especificaciones técnicas típicas
·Tensión nominal: 12 kV
·Tensión máxima del sistema: 12 kV o 17,5 kV
·Frecuencia nominal: 50 Hz / 60 Hz
·Tensión nominal primaria: 11 kV, 12 kV o 11/√3 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Clase de precisión: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Carga nominal: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Nivel de aislamiento: conforme a las normas IEC/IEEE
·Refrigeración: aire natural (AN)
·Instalación: en interiores

Construcción
Un transformador de tensión típico de 12 kV para uso en interiores consta de:
·Bobinado primario
·Bobinado(s) secundario(s)
·Núcleo laminado de acero al silicio
·Aislamiento moldeado con resina epoxi
·Terminal de alta tensión
·Caja de terminales secundaria
·Base de montaje
·Terminal de puesta a tierra

El transformador suele estar moldeado al vacío en resina epoxi, lo que proporciona una excelente rigidez dieléctrica, resistencia a la humedad, robustez mecánica y un mantenimiento mínimo.

Tipos habituales
·Transformador de tensión inductivo monofásico
·Transformador de tensión aislado bipolar
·Transformador de tensión aislado tripolar
·Transformador de tensión extraíble (enchufable)
·Transformador de tensión protegido con fusible

Ventajas
·Alta precisión de medición
·Excelente rendimiento de aislamiento
·Compacto y ligero
·Funcionamiento sin mantenimiento
·Larga vida útil
·Alta resistencia mecánica
·Aislamiento de resina epoxi ignífuga
·Adecuado para entornos industriales adversos

Normas aplicables
·IEC 61869-1 – Requisitos generales para transformadores de medida
·IEC 61869-3 – Requisitos adicionales para transformadores de tensión inductivos
·IEEE C57.13 – Requisitos de la norma IEEE para transformadores de medida

Cableado típico
Lado primario
·Conectado fase a fase o fase a tierra en la red de 12 kV.
Lado secundario
Conectado a:
·Contadores de energía
·Voltímetros
·Relés de protección
·Analizadores de calidad de la energía
·Sistemas SCADA y de automatización

Aplicaciones típicas por sector
·Subestaciones de servicios públicos: medición de consumo y protección
·Plantas de fabricación: protección de motores y ramales de alimentación
·Edificios comerciales: supervisión de la distribución
·Parques eólicos: medición del sistema colector
·Plantas de energía solar: protección de inversores y ramales de alimentación
·Minería: aparamenta de distribución
·Petróleo y gas: distribución de energía para procesos

Características principales
·Tensión nominal del sistema de hasta 12 kV
·Construcción en resina epoxi moldeada para uso en interiores
·Alta fiabilidad del aislamiento
·Transformación precisa de la tensión
·Múltiples opciones de devanados secundarios
·Adecuado para medición y protección
·Baja descarga parcial
·Sin necesidad de mantenimiento durante toda su vida útil
