Transformador de tensión con condensador de 362 kV

{{{sourceTextContent.subTitle}}}

CVT de 362 kV

{{{sourceTextContent.description}}}

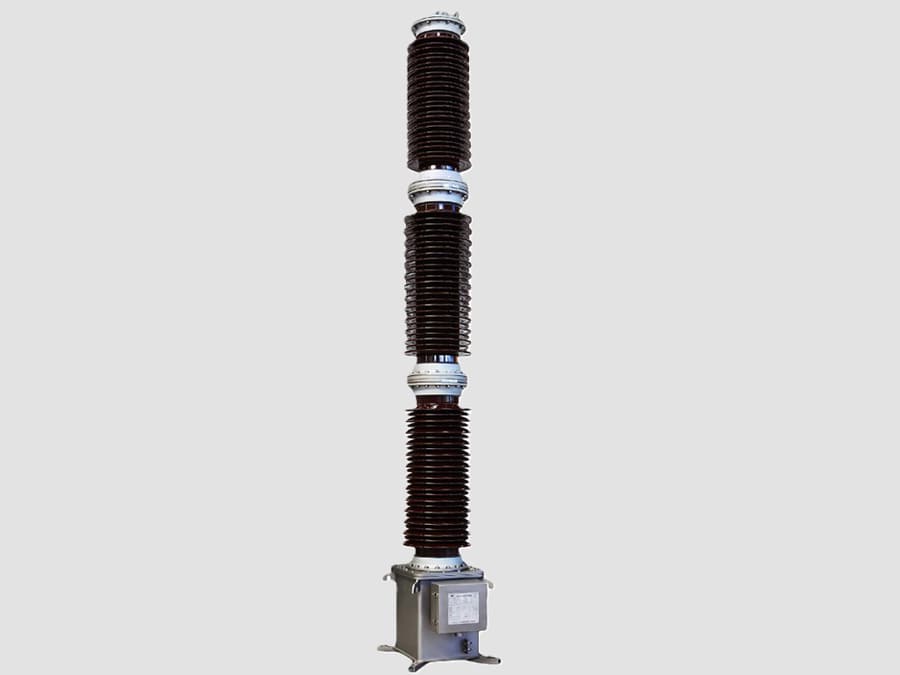

El transformador de tensión con condensador (CVT) de 362 kV, también conocido como transformador de tensión capacitivo o transformador de potencial con condensador (CPT), es un transformador de medida de muy alta tensión (EHV) diseñado para sistemas de transmisión de la clase de 330 kV. Reduce las altas tensiones de transmisión a salidas de baja tensión estandarizadas que se utilizan para la medición, la protección, el control, la sincronización y la automatización de los sistemas eléctricos.

Un CVT de 362 kV utiliza un divisor de tensión capacitivo combinado con un transformador electromagnético intermedio para proporcionar una medición precisa de la tensión y un aislamiento fiable entre la red de EHV y los dispositivos secundarios.

Principio de funcionamiento
Un CVT de 362 kV funciona en dos etapas:
1. Divisor de tensión capacitivo
La alta tensión se reduce mediante un divisor de condensadores en serie:
·C1 – Sección de condensadores de alta tensión
·C2 – Sección de condensadores de baja tensión

2. Transformador intermedio
·El transformador intermedio convierte la tensión reducida en tensiones secundarias estándar para los equipos de protección y medición.

Componentes principales
·Conjunto de condensadores de alta tensión
·Conjunto del divisor de tensión capacitivo
·Transformador intermedio
·Reactor de compensación
·Circuito de supresión de ferrorresonancia
·Circuito de resistencia de amortiguación
·Sistema de aislamiento de papel impregnado en aceite
·Aislador de porcelana o de caucho de silicona compuesto
·Terminal de alta tensión
·Caja de terminales secundaria
·Terminal de puesta a tierra
·Cámara de expansión de aceite
·Estructura de soporte de montaje

Especificaciones técnicas típicas
·Tensión máxima del sistema: 362 kV
·Tensión nominal primaria: 330 kV o 345 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frecuencia: 50 Hz / 60 Hz
·Clase de precisión: 0,2; 0,5; 1,0; 3P; 6P
·Carga nominal: 25–500 VA
·Factor de tensión: 1,2 en continuo; 1,5 en breve duración
·Nivel de aislamiento: 630/1425 kV (típico)
·Instalación: en exteriores
·Tipo de aislamiento: papel impregnado en aceite / aislamiento compuesto

Aplicaciones
Un transformador de tensión continua (CVT) de 362 kV se utiliza ampliamente en:
·Subestaciones de transmisión de 330 kV
·Patios de conmutación de muy alta tensión
·Redes de transmisión de las empresas de suministro eléctrico
·Grandes centrales de generación de energía
·Estaciones de transmisión de energía renovable
·Subestaciones industriales de muy alta tensión
·Instalaciones de interconexión de la red

Funciones principales
Medición de tensión
Proporciona señales de tensión precisas para:
·Medición de consumo facturable
·Sistemas de gestión energética
·Contadores digitales
·Monitorización de la calidad de la energía

Aplicaciones de protección
Proporciona entradas de tensión para:
·Protección de distancia
·Protección contra sobretensión
·Protección contra subtensión
·Protección de sincronización
·Sistemas de reconexión automática
·Sistemas de registro de fallos

Aplicaciones de comunicación
Muchos transformadores de tensión continuos (CVT) de muy alta tensión (EHV) admiten:
·Acoplamiento por portadora de línea eléctrica (PLC)
·Comunicación de teleprotección
·Sistemas de comunicación de líneas de transmisión

Ventajas
·Estructura compacta en comparación con los transformadores de tensión inductivos de alta tensión
·Adecuado para redes de transmisión de muy alta tensión (EHV)
·Alta rigidez dieléctrica
·Rendimiento fiable en exteriores
·Buenas características de respuesta a transitorios
·Admite funciones de protección y medición
·Larga vida útil
·Bajos requisitos de mantenimiento

Salidas secundarias típicas
Tensiones secundarias estándar:
·100 V
·110 V
·100/√3 V
·110/√3 V

Equipos conectados:
·Relés de protección
·Contadores de energía
·Dispositivos de sincronización
·Sistemas SCADA
·Registradores digitales de fallos
·Sistemas de automatización de subestaciones

Normas habituales
Un transformador de tensión con condensador de 362 kV se diseña y se somete a ensayos de conformidad con:
·IEC 61869-5 – Requisitos adicionales para transformadores de tensión con condensador
·IEC 61869-1 – Requisitos generales para transformadores de medida
·IEEE C57.13 – Normas para transformadores de medida

Aplicaciones típicas en una subestación de 362 kV
·Medición de la tensión en las barras colectoras
·Monitorización de líneas de transmisión
·Entrada de tensión de los relés de protección
·Sincronización de la red
·Adquisición de tensión para SCADA
·Medición de energía
·Automatización de sistemas eléctricos
·Registro de fallos y perturbaciones
·Comunicación por onda portadora

Características principales
·Diseñado para sistemas de transmisión de muy alta tensión (EHV) de clase 330 kV
·Alta resistencia dieléctrica y mecánica
·Múltiples configuraciones de devanados secundarios
·Apto para entornos exteriores adversos
·Alta estabilidad de medición
·Compatible con las modernas subestaciones digitales

Un transformador de tensión con condensador (CVT) de 362 kV es un componente crítico en las redes de transmisión de 330 kV, ya que proporciona una transformación precisa de la tensión, aislamiento eléctrico y señales fiables para los sistemas de protección, medición y automatización. Su diseño compacto y su capacidad para desempeñar funciones tanto de medición como de comunicación hacen que se utilice ampliamente en las modernas subestaciones de muy alta tensión.
