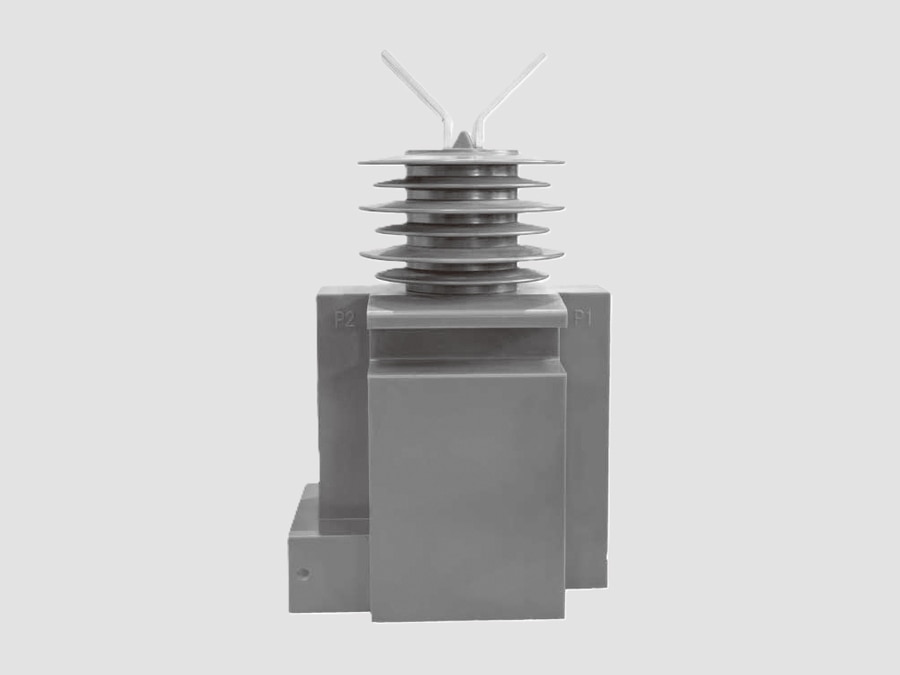

Transformador de corriente de 36 kV (tipo para exteriores)

{{{sourceTextContent.subTitle}}}

Transformador de corriente de 36 kV

{{{sourceTextContent.description}}}

El transformador de corriente de 36 kV (tipo exterior) es un transformador de medida de media tensión diseñado para sistemas eléctricos de 36 kV, que se utiliza habitualmente en redes de distribución y subtransmisión de 33 kV. Se instala en subestaciones al aire libre, centros de conmutación y estructuras montadas en postes o en el suelo para convertir la alta corriente primaria en una corriente secundaria estandarizada (normalmente de 1 A o 5 A) para aplicaciones de medición, protección y control.

Este tipo de transformador de corriente está diseñado para soportar condiciones ambientales adversas, como la lluvia, la radiación UV, la contaminación, la carga del viento, las variaciones de temperatura y los impulsos de rayo, lo que garantiza un funcionamiento fiable en instalaciones al aire libre, tanto de servicios públicos como industriales.

Funciones principales
·Mide la corriente de línea en sistemas exteriores de 33 kV
·Suministra señales de corriente a los relés de protección
·Permite la medición de consumo y la monitorización de energía
·Proporciona aislamiento eléctrico entre los circuitos de alta tensión (AT) y baja tensión (BT)
·Detecta sobrecargas, cortocircuitos y fallos a tierra

Construcción
Un transformador de corriente típico para exteriores de 36 kV consta de:
Conductor primario
-La barra colectora o el conductor de línea atraviesa el núcleo del transformador de corriente
-Núcleo primario de tipo barra o bobinado, según el diseño
Núcleo magnético
-Núcleo de acero al silicio de alta permeabilidad o nanocristalino
-Garantiza una medición precisa y una baja corriente de excitación
Bobinados secundarios
-Núcleo de medición para la precisión de la facturación
-Núcleo de protección para la detección de fallos
-Posibilidad de incluir varios núcleos en una misma unidad
Sistema de aislamiento
-Aislador de porcelana (diseño tradicional) o compuesto de caucho de silicona (diseño moderno)
-Diseñado para entornos con alta contaminación y uso en exteriores
Medio aislante
-Aislamiento por inmersión en aceite o con resina epoxi, según el diseño del fabricante
Estructura de la base
-Base de montaje de acero galvanizado para instalación en el suelo o en poste
-Diseñada para garantizar la estabilidad mecánica y la resistencia sísmica
Caja de terminales secundaria
-Caja resistente a la intemperie para las conexiones de cableado
-Incluye dispositivos de puesta a tierra y de cortocircuito

Especificaciones técnicas típicas
·Tensión nominal: 36 kV
·Tensión máxima del sistema: 40,5 kV
·Tensión del sistema: 33 kV
·Frecuencia: 50/60 Hz
·Corriente primaria: 5–4000 A
·Corriente secundaria: 1 A o 5 A
·Clase de precisión: 0,2; 0,5; 1,0; 5P10; 5P20; PX
·Carga nominal: 5–30 VA
·Corriente térmica de corta duración: hasta 31,5 kA (1 s)
·Corriente dinámica: hasta 80 kA de pico
·Tipo de aislamiento: porcelana / compuesto / relleno de aceite
·Instalación: exterior (AIS / montaje en poste / subestación)

Principio de funcionamiento
·El conductor primario transporta la corriente del sistema a través del núcleo del transformador de corriente
·La corriente produce un flujo magnético en el núcleo
·El flujo induce una corriente secundaria proporcional
·La salida secundaria (1 A o 5 A) se envía a los contadores y relés
·El aislamiento eléctrico garantiza un funcionamiento seguro de los sistemas secundarios

Ventajas
·Diseñado para entornos exteriores adversos
·Alta resistencia de aislamiento para sistemas de 33 kV
·Precisión fiable en la medición y la protección
·Larga vida útil (normalmente entre 25 y más de 30 años)
·Adecuado para subestaciones e instalaciones montadas en poste
·Disponible con aisladores de porcelana o compuestos
·Bajos requisitos de mantenimiento

Aplicaciones típicas
·Subestaciones de distribución de 33 kV
·Redes de subtransmisión de empresas de servicios públicos
·Patios de conmutación al aire libre
·Sistemas de distribución de energía industrial
·Plantas de energía renovable (parques solares y eólicos)
·Proyectos de electrificación rural
·Sistemas de protección de ramales

Normas aplicables
·IEC 61869-1 – Transformadores de medida: requisitos generales
·IEC 61869-2 – Transformadores de corriente
·IEEE C57.13 – Transformadores de medida
·IEC 60044-1 – Norma anterior

Configuraciones típicas de los núcleos
·Núcleo de medición: medición de la energía facturable
·Núcleo de protección: protección contra sobrecorriente y fallos a tierra
·Núcleo de respaldo (opcional): esquemas de protección redundantes

Características principales
·Construcción resistente a la intemperie para funcionamiento en exteriores
·Alta resistencia mecánica frente a cargas eólicas y sísmicas
·Apto para entornos contaminados y costeros
·Múltiples núcleos secundarios para medición y protección
·Disponible con aislamiento de porcelana o de compuesto de caucho de silicona
·Diseñado para ofrecer fiabilidad a largo plazo y un bajo mantenimiento

Un transformador de corriente para exteriores de 36 kV es un transformador de medida robusto y fiable, ampliamente utilizado en sistemas eléctricos exteriores de 33 kV, que ofrece una medición precisa de la corriente, un alto rendimiento de aislamiento y una funcionalidad de protección fiable en condiciones ambientales y eléctricas exigentes.
