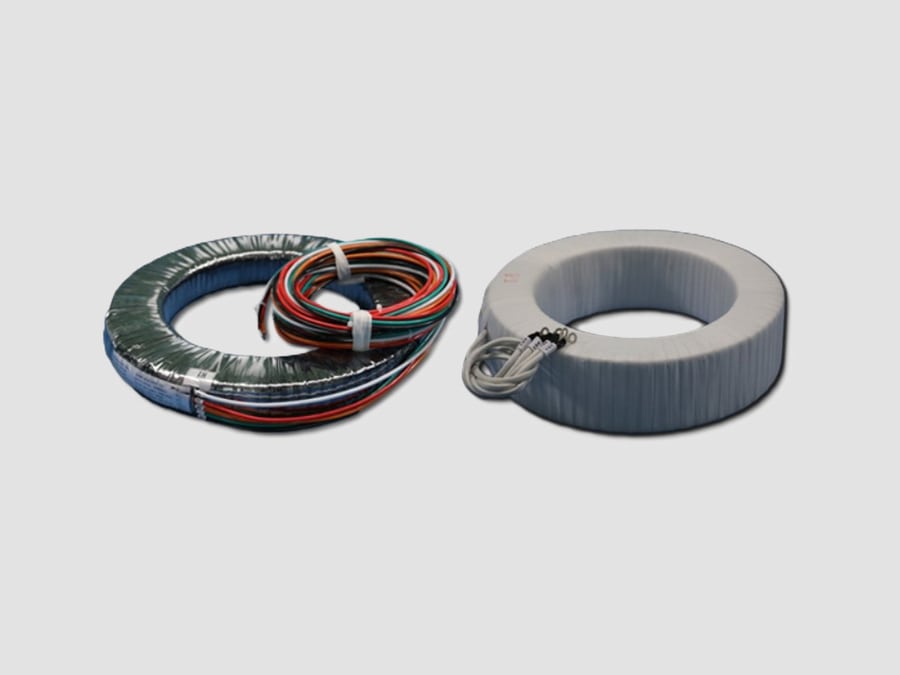

Transformador de corriente con casquillo (BCT)

{{{sourceTextContent.subTitle}}}

BCT

{{{sourceTextContent.description}}}

El transformador de corriente de pasamuros (BCT) es un tipo de transformador de corriente que se instala alrededor del pasamuros de un transformador de potencia, un interruptor automático o un cuadro eléctrico. Está diseñado para medir la corriente o proporcionar señales de protección utilizando el pasamuros de alta tensión existente como conductor primario.

A diferencia de los transformadores de corriente independientes, un BCT no requiere una estructura primaria separada. En su lugar, se monta directamente sobre el pasamuros del transformador o del interruptor automático, lo que lo hace compacto, rentable y ampliamente utilizado en subestaciones de alta y extraalta tensión.

Funciones principales
·Mide la corriente que circula por los pasamuros de transformadores o interruptores automáticos
·Proporciona señal de entrada a los relés de protección (diferencial, de sobrecorriente, de fallo a tierra)
·Permite la medición y la monitorización de la energía
·Habilita esquemas de protección de transformadores (p. ej., protección diferencial)
·Reduce la necesidad de instalaciones de TC independientes en equipos de EHV

Construcción
Un transformador de corriente de pasamuros típico consta de:
Núcleo magnético toroidal
-Acero al silicio de alta permeabilidad o material nanocristalino
-Garantiza un acoplamiento preciso del flujo magnético alrededor del conductor del pasamuros
Bobinados secundarios
-Núcleos de medición para mayor precisión
- Núcleos de protección para la detección de fallos
- Se pueden apilar varios núcleos en una misma unidad
Resina epoxi o carcasa aislante
- Proporciona soporte mecánico y aislamiento
- Diseñada para entornos de alta tensión
Posición de instalación
- Se monta alrededor del cilindro aislante del pasamuros del transformador o del interruptor
- El conductor primario es el propio conductor del pasamuros

Principio de funcionamiento
El principio de funcionamiento es similar al de un TC convencional:
1. La corriente de carga fluye a través del conductor del pasamuros (conductor primario)
2. La corriente crea un campo magnético alrededor del pasamuros
3. El núcleo del BCT capta este flujo magnético
4. Se induce una corriente proporcional en el devanado secundario
5.Esta salida secundaria se envía a contadores o relés de protección

Especificaciones técnicas típicas
·Parámetro: Valor típico
·Tensión nominal: Hasta 245 kV (dependiendo de la aplicación)
·Uso del sistema: Subestaciones de 33 kV a EHV
·Corriente secundaria: 1 A o 5 A
·Clase de precisión: 0,2, 0,5, 5P10, 5P20, PX
·Frecuencia: 50/60 Hz
·Carga: 5–30 VA
·Aislamiento: epoxi / papel impregnado en aceite (dependiendo del diseño)
·Instalación: montado en el pasamuros del transformador o del interruptor

Ventajas
·No requiere la instalación de un conductor primario independiente
·Diseño compacto que ahorra espacio
·Ideal para transformadores de alta tensión y equipos GIS/AIS
·Rentable para esquemas de protección multiconductores
·Alta precisión tanto para la medición como para la protección
·Fácil integración en el diseño del transformador

Aplicaciones típicas
·Protección diferencial de transformadores de potencia
·Sistemas de protección de generadores y transformadores
·Medición de corriente en interruptores automáticos
·Subestaciones de alta tensión (de 110 kV a 245 kV y superiores)
·Equipos GIS (subestaciones aisladas con gas)
·Redes de transmisión de las empresas de suministro eléctrico
·Subestaciones industriales de muy alta tensión (EHV)

Tipos habituales
·BCT de tipo anillo: se instala alrededor de un pasamuros de porcelana o compuesto
·BCT de núcleo dividido: se puede instalar sin retirar el pasamuros
·BCT multiconjugo: núcleos separados para medición y protección
·Transformador de corriente de bujía (BCT) integrado en GIS: incorporado en equipos aislados con gas

Características principales
·Utiliza la bujía del transformador o del interruptor como conductor primario
·Altamente fiable para aplicaciones de protección (especialmente protección diferencial)
·Disponible con múltiples núcleos secundarios en un solo conjunto
·Diseñado para una alta capacidad de resistencia a cortocircuitos
·Adecuado tanto para subestaciones AIS como GIS
·Larga vida útil con un mantenimiento mínimo

Un transformador de corriente de pasamuros (BCT) es un componente esencial en las subestaciones modernas, especialmente en los esquemas de protección de transformadores de potencia, donde proporciona una medición precisa de la corriente directamente desde el pasamuros del equipo, al tiempo que ahorra espacio y mejora la integración del sistema.
