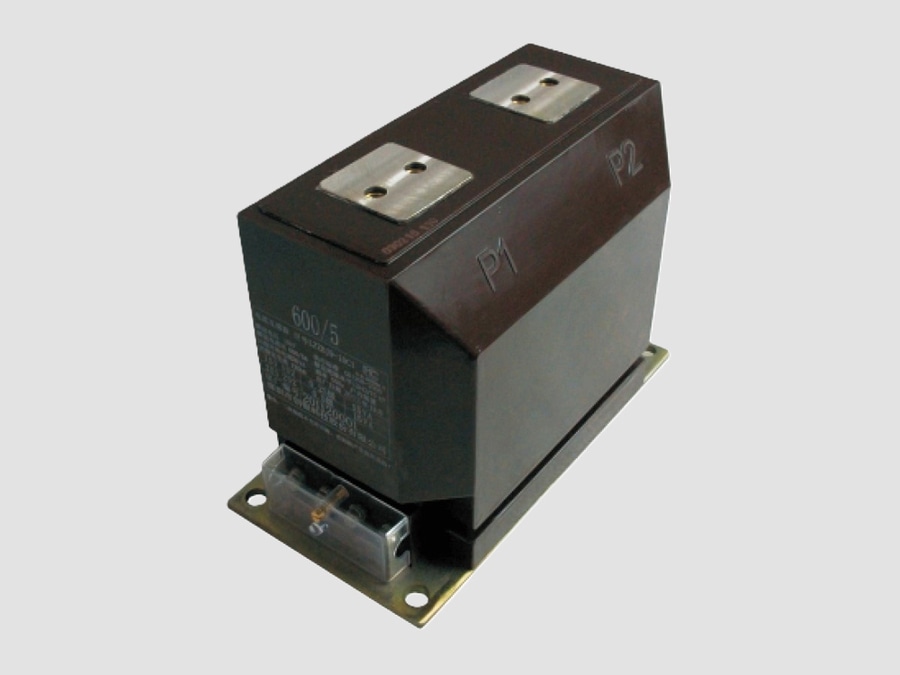

Transformador de corriente de 12 kV (tipo para interiores)

{{{sourceTextContent.subTitle}}}

Transformador de corriente de 12 kV

{{{sourceTextContent.description}}}

El transformador de corriente de 12 kV (tipo interior) es un transformador de medida de media tensión diseñado para sistemas eléctricos de 12 kV (que se utiliza habitualmente en redes de distribución de 11 kV). Convierte con precisión una corriente primaria elevada en una corriente secundaria normalizada (normalmente de 1 A o 5 A) para la medición, la protección, la supervisión y el control, al tiempo que proporciona un aislamiento eléctrico completo entre los circuitos primario y secundario.

Los transformadores de corriente para interiores se instalan habitualmente en conmutadores con carcasa metálica, unidades de anillo principal (RMU), centros de control de motores (MCC) y subestaciones interiores. Por lo general, están aislados con resina epoxi mediante tecnología de moldeo al vacío, lo que les confiere una excelente rigidez dieléctrica, durabilidad mecánica y resistencia a la humedad.

Funciones principales
·Mide la corriente de línea con alta precisión.
·Suministra señales de corriente a los relés de protección.
·Proporciona aislamiento eléctrico entre los circuitos de alta y baja tensión.
·Permite la medición de energía y la supervisión de la potencia.
·Detecta sobrecargas, cortocircuitos y fallos a tierra.

Construcción
Un transformador de corriente típico de 12 kV para interiores consta de:
Conductor primario
-Barra colectora o cable que atraviesa la ventana del transformador.
-En los TC de tipo bobinado, el primario consta de una o más espiras de conductor.
Núcleo magnético
-Núcleo de acero al silicio de alta permeabilidad o nanocristalino.
-Diseñado para una corriente de excitación baja y pérdidas mínimas.
Bobinados secundarios
-Bobinado de medición para una medición precisa de la corriente.
-Bobinado de protección para el funcionamiento de los relés en caso de fallo.
-Se pueden incorporar varios núcleos secundarios en una misma unidad.
Aislamiento de resina epoxi
-La resina epoxi moldeada al vacío proporciona aislamiento y resistencia mecánica.
-Ignífuga, resistente a la humedad y sin necesidad de mantenimiento.
Base de montaje
-Apto para su instalación en cuadros de distribución o subestaciones interiores.
-Su diseño compacto minimiza el espacio de instalación necesario.
Bloque de terminales secundarios
-Terminales claramente marcados para el cableado.
-Incluye punto de puesta a tierra y dispositivos de cortocircuito para el mantenimiento.

Especificaciones técnicas típicas
·Tensión nominal: 12 kV
·Tensión máxima del sistema: 12 kV
·Tensión nominal del sistema: 11 kV
·Frecuencia: 50/60 Hz
·Corriente primaria: 5–3000 A
·Corriente secundaria: 1 A o 5 A
·Clase de precisión: 0,2, 0,2S, 0,5, 1,0, 5P10, 5P20, 10P10, PX
·Carga nominal: 2,5–30 VA
·Corriente térmica de corta duración: hasta 31,5 kA (1 s)
·Corriente dinámica: hasta 80 kA de pico
·Tipo de aislamiento: resina epoxi moldeada
·Instalación: en interiores

Principio de funcionamiento
1. El conductor primario conduce la corriente del sistema a través del núcleo magnético o alrededor de él.
2. La corriente primaria genera un flujo magnético proporcional a la corriente de línea.
3. El flujo magnético induce una corriente proporcional en el devanado secundario según la relación de transformación.
4. La corriente secundaria normalizada (1 A o 5 A) se suministra a contadores, relés de protección y dispositivos de monitorización.
5. El transformador proporciona aislamiento eléctrico al tiempo que mantiene una alta precisión de medición.

Ventajas
· Diseño compacto adecuado para instalaciones de conmutación en interiores.
· Alta precisión de medición y protección.
·Aislamiento de resina epoxi que no requiere mantenimiento.
·Excelente resistencia a la humedad, al polvo y al envejecimiento.
·Elevada capacidad de resistencia a los cortocircuitos.
·Fácil instalación y sustitución.
·Larga vida útil, que suele superar los 25 años.
·Seguro y respetuoso con el medio ambiente, sin aceite aislante ni gas SF6.

Aplicaciones típicas
·Subestaciones de distribución de 11 kV
·Aparamenta con carcasa metálica
·Unidades de anillo principal (RMU)
·Centros de control de motores (MCC)
·Sistemas de distribución de energía industrial
·Edificios comerciales
·Sistemas de distribución de energía renovable
·Centros de datos e instalaciones eléctricas críticas

Normas aplicables
·IEC 61869-1 – Transformadores de medida – Requisitos generales
·IEC 61869-2 – Transformadores de corriente
·IEEE C57.13 – Transformadores de medida
·IEC 60044-1 – Norma obsoleta (sustituida por la IEC 61869-2)

Valores nominales típicos
·Clase de tensión: 12 kV
·Tensión del sistema: 11 kV
·Relación de corriente: 50/5 A, 100/5 A, 200/5 A, 400/5 A, 800/1 A, 2000/1 A
·Precisión de medición: Clase 0,2S
·Precisión de protección: 5P20 o PX
·Carga nominal: 5–15 VA
·Instalación: Aparamenta interior

Características principales
·El aislamiento de resina epoxi moldeada al vacío proporciona un excelente rendimiento dieléctrico y mecánico.
·Dimensiones compactas para su instalación en interior de aparamenta de media tensión.
·Disponible en configuraciones de tipo ventana, de primario en barra y de primario bobinado.
·Alta resistencia a las descargas parciales, la humedad, las vibraciones y el envejecimiento térmico.
·Apto para funcionamiento continuo en condiciones industriales y de servicios públicos exigentes.
·Cumple plenamente con las normas modernas de la IEC y el IEEE.

Un transformador de corriente de 12 kV (tipo para interiores) es un transformador de medida compacto y que no requiere mantenimiento, diseñado específicamente para sistemas de distribución de 11 kV en interiores. Gracias a su aislamiento de resina epoxi, su alta precisión de medición, su sólido comportamiento ante cortocircuitos y su fiable funcionamiento a largo plazo, se utiliza ampliamente en aparamenta, subestaciones, instalaciones industriales y aplicaciones comerciales de distribución eléctrica.
