Desconectador semipantógrafo para subestaciones aisladas por aire (AIS)

{{{sourceTextContent.subTitle}}}

Desconectador semipantógrafo

{{{sourceTextContent.description}}}

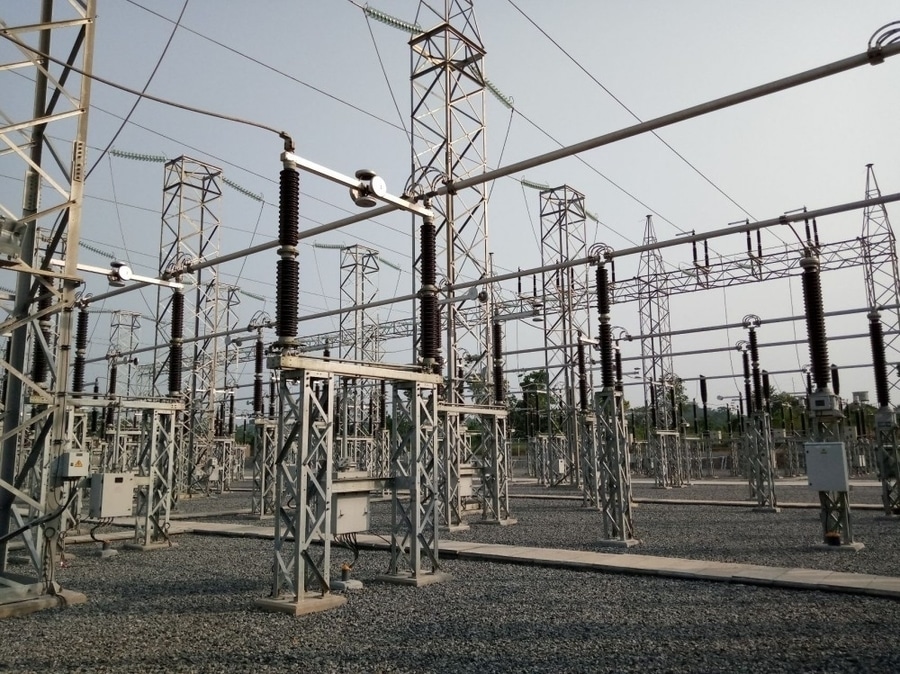

El seccionador semipantógrafo (aislador semipantógrafo) es un seccionador de alta tensión que se utiliza en subestaciones aisladas al aire (AIS) para proporcionar un aislamiento eléctrico visible de los equipos de transmisión. Combina las características de un seccionador convencional y un mecanismo de pantógrafo, lo que lo hace especialmente adecuado para subestaciones con espacio limitado o en las que los equipos están instalados a diferentes alturas.

A diferencia de un seccionador de pantógrafo completo, solo un lado utiliza un mecanismo de pantógrafo, mientras que el lado opuesto permanece fijo. Esto reduce la complejidad mecánica al tiempo que conserva muchas de las ventajas de ahorro de espacio.

Principio de funcionamiento
El seccionador semipantógrafo utiliza un brazo pantógrafo móvil que se extiende o se retrae para establecer o interrumpir el contacto con un terminal fijo.

·Posición cerrada: el mecanismo de pantógrafo se extiende hacia arriba o hacia fuera, y el contacto móvil se acopla al contacto fijo para completar el circuito eléctrico.
·Posición abierta: el pantógrafo se retrae, creando un espacio de aire claramente visible que aísla de forma segura el equipo.

Al igual que todos los seccionadores, no debe utilizarse para interrumpir la corriente de carga ni la corriente de fallo. El interruptor automático asociado debe abrir primero el circuito.

Secuencia de funcionamiento normal
1. Abrir el interruptor automático.
2. Confirmar que el circuito está desenergizado.
3. Abrir el seccionador semipantográfico.
4. Cerrar el interruptor de puesta a tierra si es necesario realizar tareas de mantenimiento.

Componentes principales
·Conjunto de contactos fijos
·Brazo móvil del pantógrafo
·Enlaces conductores
·Aisladores de poste
·Mecanismo de accionamiento (motorizado o manual)
·Articulación mecánica
·Bastidor base
·Indicador de posición
·Interruptores auxiliares

Características
·Mecanismo de pantógrafo en un solo lado.
·Menores requisitos de espacio en comparación con los seccionadores convencionales.
·Permite conexiones a diferentes alturas.
·Proporciona una distancia de aislamiento visible.
·Alta fiabilidad mecánica.
·Apto para funcionamiento remoto y local.
·Diseñado para subestaciones al aire libre con aislamiento por aire.

Tensiones nominales típicas
·72,5 kV Distribución y subtransmisión
·145 kV Subestaciones de alta tensión
·220 kV Subestaciones de transmisión
·330 kV Sistemas de muy alta tensión
·400 kV Subestaciones de muy alta tensión (EHV)
·500–765 kV Transmisión de energía a gran escala

Ventajas
·Requiere menos espacio de instalación que muchos diseños convencionales.
·Más sencillo que un seccionador pantográfico completo.
·Conecta fácilmente equipos situados a diferentes alturas.
·Alto rendimiento dieléctrico.
·Funcionamiento mecánico fiable con una larga vida útil.
·Ideal para diseños de subestaciones compactas.

Limitaciones
·No puede interrumpir la corriente de carga ni la corriente de fallo.
·Mecánicamente más complejo que los seccionadores de apertura central.
·Coste inicial más elevado que el de los diseños de seccionadores estándar.
·Requiere inspección y lubricación periódicas del mecanismo de articulación del pantógrafo.

Aplicaciones
Los seccionadores semipantográficos se utilizan habitualmente para:
·Subestaciones compactas aisladas al aire (AIS)
·Subestaciones de alta tensión y muy alta tensión
·Aislamiento de transformadores
·Aislamiento de interruptores automáticos
·Conmutación de barras colectoras
·Conexiones entre equipos a diferentes alturas
·Subestaciones en las que el espacio horizontal es limitado

El seccionador semipantográfico ofrece un equilibrio práctico entre los seccionadores tradicionales y los diseños de pantógrafo completo. Proporciona un aislamiento visible, una instalación compacta y la capacidad de conectar equipos a diferentes alturas, lo que lo convierte en una opción muy popular para las modernas subestaciones aisladas al aire de alta y extraalta tensión, en las que es importante el uso eficiente del espacio.
