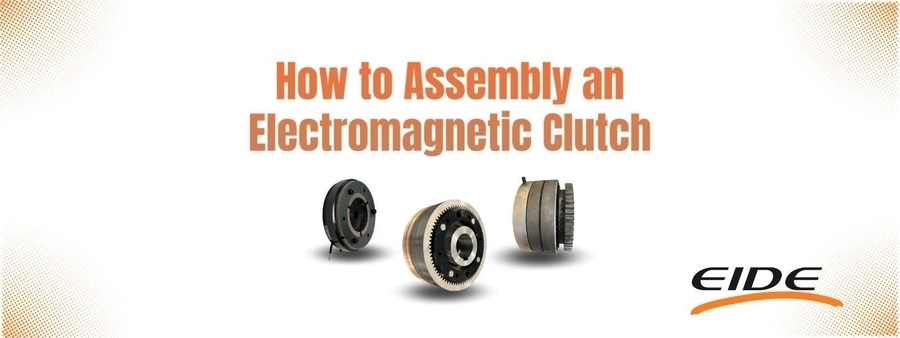

Cómo Montar un Embrague Electromagnético

Tipos de Embragues Electromagnéticos y sus Montajes

El montaje correcto de un embrague electromagnético es esencial para garantizar un funcionamiento eficiente en maquinaria industrial y agrícola. Esta guía proporciona un proceso paso a paso para una instalación profesional, detalla los tipos de configuraciones de montaje y destaca las consideraciones técnicas clave.

Componentes Principales

Bobina electromagnética: Genera el campo magnético.
Portabobina (inductor): Concentra las líneas de fuerza magnética.
Armadura (inducido): Se atrae cuando la bobina se energiza.
Material de fricción: Proporciona adherencia y durabilidad.
Rotor: Superficie de contacto giratoria.

Tipos de embragues electromagnéticos y sus montajes

Embragues con anillos colectores:

Características:
Portabobina unida a un cubo con anillos rozantes.
Alimentación eléctrica mediante escobillas fijas.
Diseño más simple y económico.
Requiere mantenimiento de escobillas.

Montaje:
Fija el cubo con anillos colectores al eje conductor.
Instala el portaescobillas en una posición estacionaria.
Asegura una presión adecuada de las escobillas.
Conecta la alimentación eléctrica a través del sistema de escobillas.

Embragues con bobina estacionaria y rotor:

Características:
Bobina fija montada en la máquina.
Rotor giratorio como superficie de fricción.
Mayor vida útil y menor mantenimiento.
Mayor precisión de funcionamiento.

Montaje:
Fija el portabobina a una parte estática de la máquina.
Alinea perfectamente el rotor con el eje conductor.
Verifica la concentricidad y perpendicularidad.

Solución de problemas comunes

Problema: Par insuficiente

Causas posibles:
Entrehierro excesivo.
Tensión de alimentación baja.
Material de fricción contaminado o desgastado.

Problema: Proceso de asentamiento incompleto.

Soluciones:
Ajustar el entrehierro según las especificaciones.

Verificar la tensión de alimentación.
Limpiar o reemplazar el material de fricción.
Permitir más tiempo de asentamiento.

Problema: Ruido excesivo durante el acople

Causas posibles:
Desalineación mecánica.
Entrehierro irregular.
Material de fricción inadecuado.
Velocidad de acople demasiado alta.

Soluciones:
Verificar y corregir la alineación.
Ajustar el entrehierro uniformemente.
Considerar un material con menor coeficiente de fricción.
Implementar control de velocidad de acople.

Para aplicaciones específicas o dudas técnicas, consulta con especialistas que puedan proporcionar asesoramiento personalizado según las condiciones particulares de tu instalación.
