El cabezal de medición más pequeño establece nuevos estándares en la medición del espesor de recubrimientos

{{{sourceTextContent.subTitle}}}

Los sensores en miniatura permiten realizar mediciones de alta precisión en los componentes más pequeños

{{{sourceTextContent.description}}}

A medida que los componentes se vuelven cada vez más compactos y geométricamente complejos, el control de calidad se enfrenta a nuevos retos. La medición del espesor de recubrimientos en piezas minúsculas o en lugares de difícil acceso ha supuesto durante mucho tiempo una limitación para muchos medidores convencionales. Ahora, una nueva generación de sensores en miniatura está cambiando esta situación.
Diseñados para su uso con la serie MiniTest 7X5, los nuevos sensores en miniatura F0.5M y N0.3M ofrecen una medición del espesor de recubrimiento excepcionalmente precisa y no destructiva en componentes extremadamente pequeños, al tiempo que mantienen los estándares de rendimiento exigidos en la producción industrial moderna.
La precisión se une a la miniaturización
Lo que hace que estos sensores sean especialmente destacables es su tamaño. Equipados con lo que se considera el cabezal de medición más pequeño del mundo, permiten realizar mediciones fiables del espesor de recubrimientos en aplicaciones a las que las sondas tradicionales simplemente no pueden acceder.
A pesar de sus dimensiones compactas, los sensores ofrecen una impresionante precisión de medición de:
± 0,5 µm + 0,75 % del valor medido
Este nivel de precisión los hace ideales para sectores como:
• Fabricación de automóviles
• Producción de electrónica
• Tecnología médica
• Ingeniería de precisión
• Recubrimientos y tratamiento de superficies
Inteligencia integrada con la tecnología SIDSP®
Un factor diferenciador clave de la serie MiniTest es su tecnología SIDSP® (procesamiento digital de señales integrado en el sensor).
A diferencia de los sistemas convencionales, todo el proceso de medición tiene lugar directamente en el interior del sensor. El sensor:
• Genera digitalmente todas las señales de medición necesarias
• Realiza el acondicionamiento completo de la señal
• Procesa los datos de medición internamente
• Convierte los resultados directamente en valores de espesor de recubrimiento
Solo los valores de medición digitales ya procesados se transmiten al instrumento para su visualización, análisis estadístico y almacenamiento de datos.
Este enfoque elimina una de las causas más comunes de imprecisiones en la medición: la interferencia de la señal durante la transmisión a través del cable del sensor. El resultado es una mayor estabilidad, una repetibilidad mejorada y resultados de medición fiables en todo momento.
F0.5M: Inducción magnética para sustratos ferromagnéticos
El sensor F0.5M funciona mediante el método de inducción magnética y ofrece un rango de medición de 0 µm a 0,5 mm.
Está diseñado específicamente para medir recubrimientos no magnéticos sobre materiales base ferromagnéticos, entre los que se incluyen:
• Pinturas y lacas
• Recubrimientos esmaltados
• Recubrimientos de cromo
• Capas de zinc
Entre los sustratos típicos se incluyen:
• Acero
• Hierro
• Otros materiales ferromagnéticos
Esto hace que el F0.5M sea especialmente adecuado para aplicaciones de control de calidad en el procesamiento de metales, la producción automovilística y la protección contra la corrosión.
N0.3M: Medición por corrientes de Foucault para metales no ferrosos
El sensor en miniatura N0.3M utiliza el principio de las corrientes de Foucault y cubre un rango de medición de 0 µm a 0,3 mm.
Está optimizado para medir recubrimientos aislantes sobre metales no ferrosos, tales como:
• Recubrimientos de pintura
• Capas anodizadas
• Recubrimientos aislantes protectores
Entre los materiales de base compatibles se incluyen:
• Aluminio
• Cobre
• Zinc fundido a presión
• Otros metales no ferrosos
El sensor es una solución excelente para los fabricantes que necesitan un control preciso de los recubrimientos en componentes metálicos ligeros y superficies con acabados de alta calidad.
Diseñado para zonas de difícil acceso
En entornos industriales, la accesibilidad a la medición suele ser tan importante como la precisión de la misma. Los sensores en miniatura se han desarrollado específicamente para geometrías complejas y espacios reducidos.
Entre sus características principales se incluyen:
✔ Disponibles en versiones rectas, de 45° y de 90° para una máxima flexibilidad

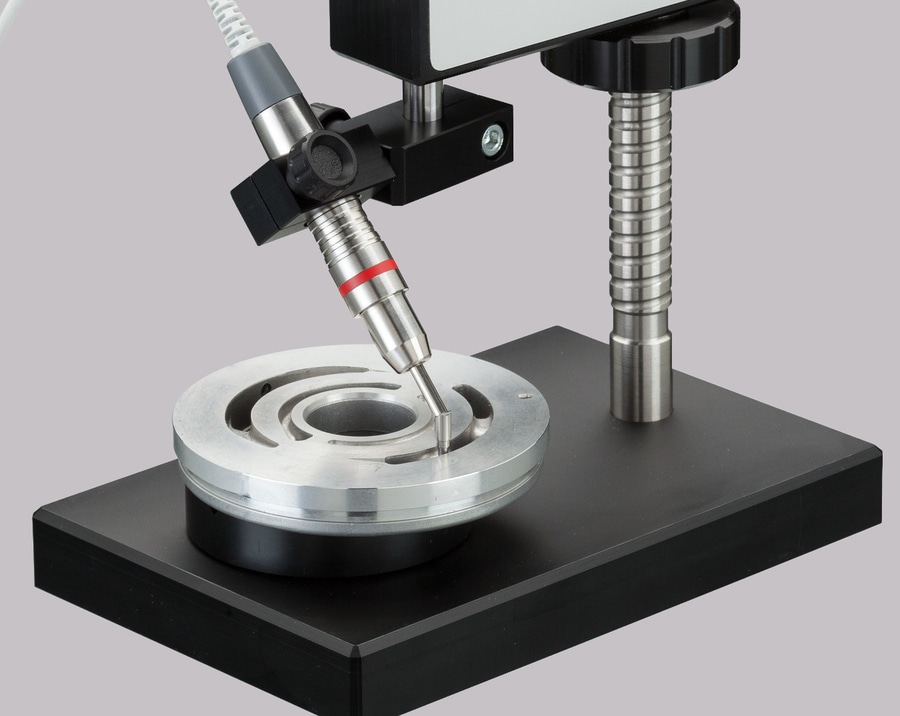

✔ Trípode de precisión opcional para mediciones de alta repetibilidad
✔ Requiere un área de medición de tan solo 3 mm
Estas características permiten a los usuarios medir recubrimientos en piezas complejas, huecos estrechos, componentes de producción pequeños y otros lugares que antes resultaban difíciles o imposibles de inspeccionar.
Una nueva herramienta para el control de calidad moderno
A medida que los fabricantes siguen ampliando los límites de la miniaturización y la ingeniería de precisión, la tecnología de inspección debe evolucionar en consecuencia. Los sensores F0.5M y N0.3M demuestran cómo la tecnología de medición avanzada puede integrarse en un formato excepcionalmente compacto sin sacrificar la precisión ni la fiabilidad.
Para las empresas que buscan mejorar el control de calidad de los recubrimientos en componentes pequeños, estos sensores en miniatura ofrecen una solución práctica y de gran precisión, que permite realizar mediciones fiables incluso en los espacios más reducidos.
Más información
¿Te interesa descubrir cómo la medición en miniatura del espesor de recubrimientos puede mejorar tus procesos de producción? En la página del producto de la serie MiniTest 7X5 encontrarás información técnica detallada. Los profesionales del sector también pueden enviar preguntas específicas sobre sus aplicaciones a través del formulario de contacto o del chatbot para comentar sus retos de medición particulares con expertos en medición de recubrimientos.
