Guía para ingenieros estructurales sobre la refrigeración líquida en centros de datos: análisis exhaustivo de la CDU — El corazón de los sistemas de refrigeración

{{{sourceTextContent.subTitle}}}

Cinco módulos, cuatro indicadores, tres dificultades: la lista de comprobación del ingeniero estructural para el diseño de una CDU de 2,5 MW

{{{sourceTextContent.description}}}

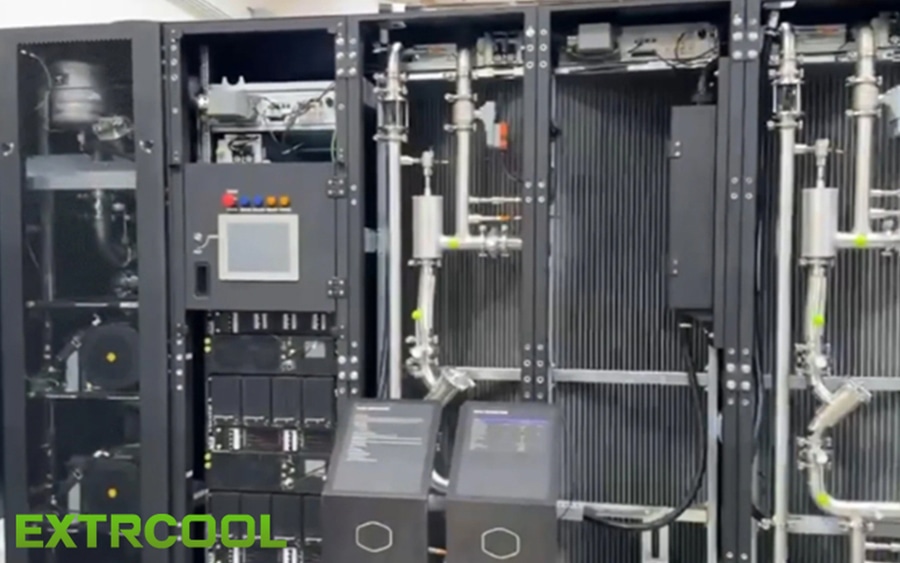

Una unidad de distribución de refrigerante de 2,5 MW es mucho más que un simple sistema de tuberías: se trata de un sistema de intercambio de calor y circulación altamente integrado en el que el circuito primario suministra agua refrigerada a las instalaciones y el circuito secundario proporciona refrigerante de alta pureza a los armarios de servidores mediante la transferencia indirecta a través de un intercambiador de calor de placas. Cinco módulos funcionales fundamentales determinan la estabilidad a largo plazo: un grupo de bombas redundantes N+1 cuya altura manométrica debe cubrir la resistencia de las tuberías y la caída de presión de la placa de refrigeración; el intercambiador de calor de placas como núcleo del intercambio térmico, con espacio reservado para el mantenimiento; además de colectores, uniones de desconexión rápida y sistemas de detección integrados. La ampliación a 2,5 MW aumenta las exigencias en cuanto a la capacidad de carga del suelo, el soporte de las tuberías y la dilatación térmica. Los ingenieros dan prioridad a la facilidad de mantenimiento, la prevención de fugas, la disposición estandarizada de las tuberías y las herramientas de montaje, mientras que entre los errores más comunes se encuentran las juntas inadecuadas, la incompatibilidad de los materiales con el agua desionizada y la omisión de juntas de dilatación. EXTRCOOL ofrece soluciones integrales de refrigeración líquida.
