Análisis en profundidad de la estructura básica y la lógica de funcionamiento de la CDU para la refrigeración líquida de centros de datos

{{{sourceTextContent.subTitle}}}

Seis módulos, desde el intercambiador de calor hasta la filtración: la anatomía de la CDU que garantiza la estabilidad de los racks de 200 kW

{{{sourceTextContent.description}}}

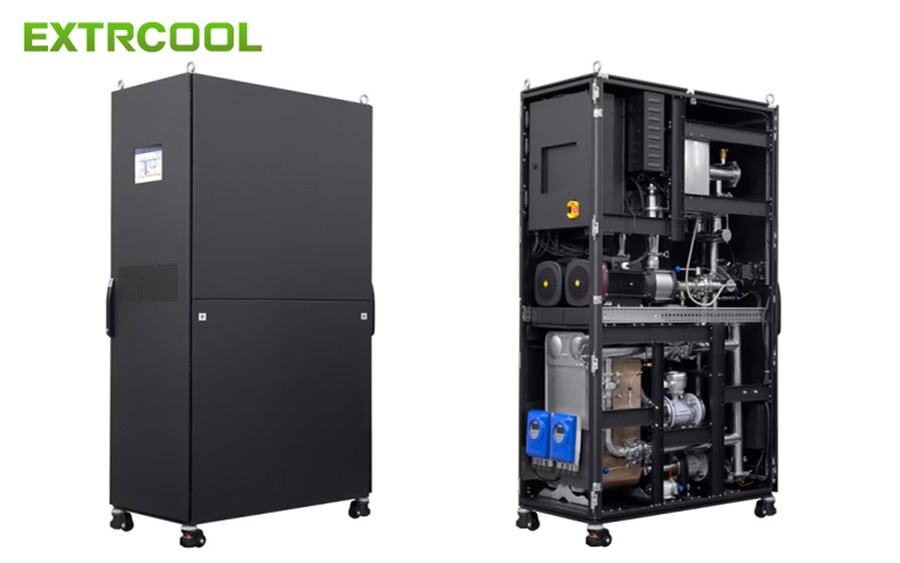

Este artículo analiza de forma sistemática los seis módulos fundamentales de la CDU para una implementación fiable de la refrigeración líquida, en la que la CDU actúa como centro intermediario clave que conecta los circuitos primarios de agua refrigerada con los circuitos secundarios de placas frías de los servidores, con una capacidad de entre 8 y 20 racks por unidad en rangos de potencia de 30 kW a 200 kW. El intercambiador de calor de placas, con placas metálicas corrugadas apiladas, alcanza una eficiencia de transferencia de calor del 93 % al 97 %; los grupos de bombas redundantes con configuración 1+1 o 2+1 en espera completan la conmutación automática en 5 segundos; las válvulas reguladoras eléctricas controladas por PLC estabilizan la temperatura de suministro con una tolerancia de ±0,5 ℃ y cuentan con un diseño de apertura automática en caso de corte de corriente; los depósitos de expansión de diafragma precargados con nitrógeno compensan las fluctuaciones de volumen en un 5 %-10 % del volumen del sistema; y la filtración de doble etapa, con un filtrado grueso de 50 μm y uno fino de 20 μm, protege las placas de refrigeración microcanalizadas. EXTRCOOL ofrece soluciones integrales de refrigeración líquida.
