Fundamentos de los caudalímetros de estructura Venturi｜¿Cómo elegir entre el FDM06-I y el FDM08?

{{{sourceTextContent.subTitle}}}

En la medición de caudal en tuberías, las características del propio elemento sensor constituyen la base de la precisión de la medición, mientras que las condiciones del campo de caudal aguas arriba de la sección de medición determinan si estas características se pueden medir correctamente

{{{sourceTextContent.description}}}

El caudalímetro másico térmico Venturi FDM06-I combina una estructura de tubo Venturi con el principio de medición de hilo caliente. A través de las secciones convergentes y divergentes, el flujo de aire se vuelve más suave y estable antes de entrar en la zona de detección, permitiendo que el elemento de hilo caliente funcione bajo un campo de flujo más uniforme y mejorando la linealidad y repetibilidad de la medición. El FDM06-I está equipado con una pantalla LCD de 2" que puede mostrar el caudal instantáneo y acumulado, y admite múltiples salidas (analógica / digital). Hay modelos disponibles para diámetros de tubería de DN15 a DN100, por lo que resulta adecuado para aplicaciones que requieren una supervisión estable del caudal de aire, estadísticas de caudal de tuberías y seguimiento del consumo.

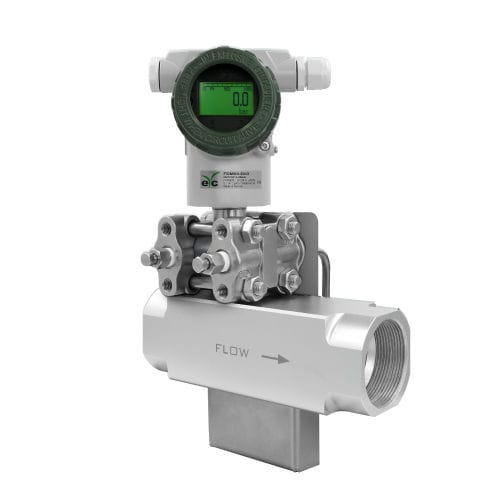

El transmisor de caudal de aire tipo Venturi en línea FDM08, que también adopta una estructura Venturi, es más adecuado para secciones de tuberías en sistemas de aire comprimido donde el gas contiene un mayor contenido de humedad. Cuando las condiciones del emplazamiento implican riesgos de humedad o condensación, la selección de una arquitectura de medición tipo Venturi en tubería permite que la monitorización del caudal se ajuste mejor a las condiciones reales de funcionamiento. Desde el punto de vista de la selección de ingeniería, puede entenderse como el uso del mismo concepto de estabilización de flujo basado en Venturi, pero abordando diferentes condiciones de las tuberías y escenarios de aplicación.
